Σύνδεση για τη σύνδεση διαύλου με το σύστημα
ελέγχου αντλιών (μόνο στον τύπο «SCe NWB»)
Η γραμμή σύνδεσης διαύλου των αντλιών μπορεί
να συνδεθεί στους ακροδέκτες σύμφωνα με το
σχέδιο ηλεκτρικής σύνδεσης. Να χρησιμοποιείτε
θωρακισμένη γραμμή CAN (σύνθετη αντίσταση
γραμμής 120 Ohm) – τοποθετήστε τη θωράκιση
και στις δύο πλευρές (χρησιμοποιήστε στον ηλε-
κτρικό πίνακα στυπιοθλίπτες καλωδίων ηλε-
κτρομαγνητικής συμβατότητας).
Οι μεμονωμένοι μετατροπείς συχνότητας των
αντλιών συνδέονται, σύμφωνα με το σχέδιο ηλε-
κτρικής σύνδεσης, παράλληλα με τη γραμμή
διαύλου. Για την αποφυγή αντανακλάσεων των
σημάτων πρέπει να τερματίζετε τη γραμμή σε
κάθε άκρη.
Για τις απαιτούμενες ρυθμίσεις συμβουλευτείτε
το σχέδιο ηλεκτρικής σύνδεσης (για τον ηλε-
κτρικό πίνακα SCe) ή τις Οδηγίες εγκατάστασης
και λειτουργίας των αντλιών (για τον μετατροπέα
συχνότητας).
Μην εφαρμόζετε εξωτερική τάση στους ακρο-
δέκτες!
7.2.4 Αναμεταδότης πίεσης (αισθητήρες, πίεση
προσαγωγής και εξόδου)
Συνδέστε τους αισθητήρες στους ακροδέκτες
σύμφωνα με το σχέδιο ηλεκτρικής σύνδεσης.
• Χρησιμοποιήστε θωρακισμένο καλώδιο, τοποθε-
τώντας τη θωράκιση από τη μια πλευρά στον ηλε-
κτρικό πίνακα - χρησιμοποιήστε στυπιοθλίπτες
καλωδίων ηλεκτρομαγνητικής συμβατότητας
(FM/WM) ή συνδετήρες θωράκισης (BM).
ΕΙΔΟΠΟΙΗΣΗ
• Είναι δυνατό να χρησιμοποιήσετε αισθητήρα πίε-
σης εξόδου με σήμα τάσης (0/2-10V).

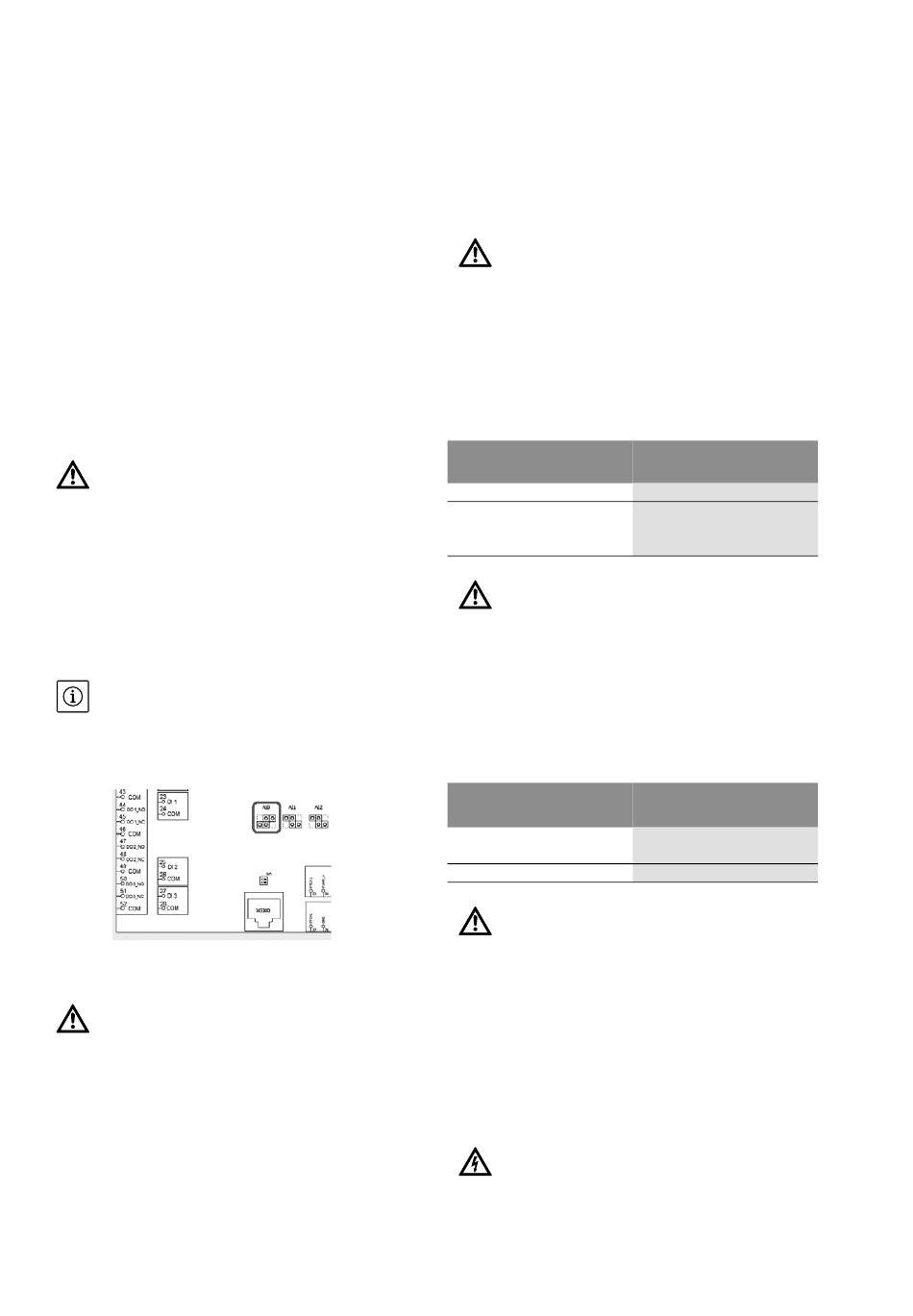

Σε αυτή την περίπτωση πρέπεθ να επιλέξετε την
ακόλουθη ρύθμιση του jumper στη βασική πλα-
κέτα:
και πραγματοποιήστε την αντίστοιχη ρύθμιση στο
μενού 5.2.2.0.
Μην εφαρμόζετε εξωτερική τάση στους ακρο-
δέκτες!
7.2.5 Αναλογική είσοδος για τηλερύθμιση της
επιθυμητής τιμής (εκτός από «SCe NWB»)
Μέσω των αντίστοιχων ακροδεκτών μπορεί να
γίνει τηλερύθμιση της επιθυμητής τιμής μέσω
ενός αναλογικού σήματος (4...20 mA), σύμφωνα
με το σχέδιο ηλεκτρικής σύνδεσης.
Χρησιμοποιήστε θωρακισμένο καλώδιο, τοποθε-
τώντας τη θωράκιση από τη μια πλευρά στο κιβώ-
τιο συνδέσεων - χρησιμοποιήστε στυπιοθλίπτες
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control SC-Booster (SC, SC-FC, SCe)
καλωδίων ηλεκτρομαγνητικής συμβατότητας
(FM/WM) ή συνδετήρες θωράκισης (BM).
7.2.6 Εναλλαγή επιθυμητής τιμής
Μέσω των αντίστοιχων ακροδεκτών μπορεί να
γίνει εναλλαγή από την επιθυμητή τιμή 1 στην
επιθυμητή τιμή 2 μέσω μιας ψυχρής επαφής
(κανονικά ανοικτή επαφή (NO)), σύμφωνα με το
σχέδιο ηλεκτρικής σύνδεσης.
Μην εφαρμόζετε εξωτερική τάση στους ακρο-
δέκτες!
7.2.7 Εξωτερική ενεργοποίηση/απενεργοποίηση
Μέσω των αντίστοιχων ακροδεκτών σύμφωνα με
το σχέδιο ηλεκτρικής σύνδεσης μπορεί να συνδε-
θεί μια τηλε-ενεργοποίηση/απενεργοποίηση
μέσω μια ψυχρής επαφής (επαφής NC) επαφής,
αφού αφαιρεθεί η (εργοστασιακά προσυναρμο-
λογημένη) γέφυρα.
Εξωτερική ενεργοποίηση/
απενεργοποίηση
Κλειστή επαφή:
Επαφή ανοιχτή:
Μην εφαρμόζετε εξωτερική τάση στους ακρο-
δέκτες!
7.2.8 Προστασία από χαμηλή στάθμη νερού
Μέσω των αντίστοιχων ακροδεκτών (σύμφωνα
με το σχέδιο ηλεκτρικής σύνδεσης) μπορεί να
συνδεθεί μια λειτουργία προστασίας από χαμηλή
στάθμη νερού μέσω μιας ψυχρής επαφής
(επαφής NC) επαφής, αφού αφαιρεθεί η
(εργοστασιακά προσυναρμολογημένη) γέφυρα.
Προστασία από χαμηλή
στάθμη νερού
Κλειστή επαφή:
Επαφή ανοιχτή:
Μην εφαρμόζετε εξωτερική τάση στους ακρο-
δέκτες!
7.2.9 Συνολικά σήματα λειτουργίας/ βλάβης
(SBM/ SSM)
Μέσω των αντίστοιχων ακροδεκτών σύμφωνα με
το σχέδιο ηλεκτρικής σύνδεσης διατίθενται
ψυχρές επαφές (επαφές εναλλαγής) για εξωτε-
ρικά σήματα.
Ψυχρές επαφές, μέγιστη καταπόνηση επαφής
250 V~ / 1 A, ελάχιστη επιβάρυνση επαφής
12 V / 10 mA
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας!
Ακόμη και με απενεργοποιημένο το γενικό δια-
κόπτη μπορεί να υπάρχει σε αυτούς τους ακρο-
δέκτες κίνδυνος θανάσιμου τραυματισμού από
ηλεκτρική τάση.
Ελληνικά
Αυτόματη λειτουργία ON
Αυτόματη λειτουργία OFF,
σήμα μέσω συμβόλου στην
οθόνη
δεν υπάρχει χαμηλή στάθμη
νερού
Χαμηλή στάθμη νερού
