Suomi

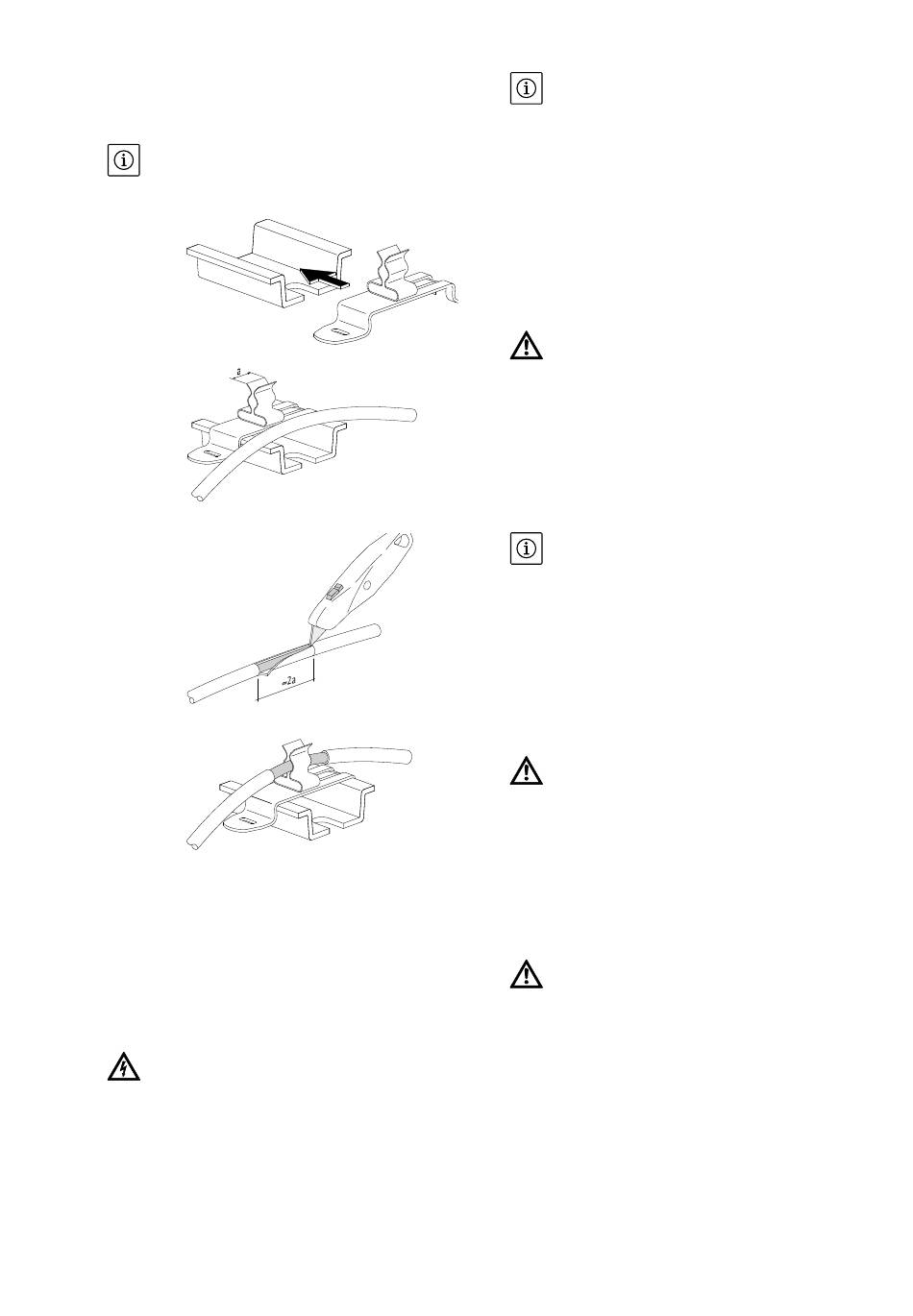

Kaapelisuojusten sijoittaminen suojaklipseihin
• Jos kyseessä oleva liitäntä (katso 7.2.3 ja 7.2.4)
vaatii suojaklipsien käyttöä, kaapelisuojus on
asennettava seuraavien ohjeiden mukaisesti.
HUOMAUTUS:
Leikkauksen (vaihe 3) pituuden on sovittava täs-
mälleen käytetyn klipsin leveyteen!
(1)
(2)
(3)
(4)
Kaapelisuojusten sijoittaminen maadoituskiskoon
Liitettäessä suojattuja johtoja käyttämättä EMC-
kaapeliläpivientejä tai suojaklipsejä on kaapeli-
suojus asennettava säätölaitteen maadoituskis-
koon niin kutsutulla "Pigtail"-menetelmällä.
7.2.2 Verkkoliitäntä
VAROITUS! Sähköiskun vaara!
Vaikka pääkytkin olisi suljettu, virran imupuo-
lella on hengenvaarallinen jännite.
• Verkkoliitännän virtamuodon, virtalajin ja jännit-
teen on vastattava säätölaitteen tyyppikilven
tietoja.
36
HUOMAUTUS:
Järjestelmäimpedanssiin ja liitetyn kuluttajan kyt-
kentöjen enimmäismäärään tunnissa liittyen voi
esiintyä jännitteen vaihtelua ja/tai jännitteen las-
kua (katso liite 13.2).
• Verkonpuoleinen suojaus kytkentäkaavion tieto-
jen mukaan
• Asiakkaan on hankittava 4-säikeinen kaapeli
(L1, L2, L3, PE). Liitäntä tapahtuu pääkytkimeen
(Fig. 1a–e, kohta 1) tai suurempitehoisissa lait-
teistoissa riviliittimiin kytkentäkaavion mukaan,
PE maadoituskiskoon
7.2.3 Pumppuliitännät
Noudata pumppujen asennus- ja käyttöohjetta!
Teholiitäntä
Pumput on liitettävä riviliittimiin kytkentäkaa-
vion mukaan, suojajohdin on yhdistettävä maa-
doituskiskoon. Suojattua moottorin kaapelia on
käytettävä. Asenna mallissa SC...FC kaapelisuojus
EMC-kaapeliläpivientiin (FM/WM) tai suojaklip-
seihin (BM).
HUOMAUTUS
Jos pumpun liitäntäjohtoja pidennetään tehtaan
toimittamaa versiota pidemmiksi, taajuusmuutta-
jan käyttöohjeessa oleva EMC-ohje on otettava
huomioon (vain malli SC...FC).
Ylilämpösuojan liitäntä / pumppuhäiriö
Pumppujen käämityssuojakoskettimet (WSK)
tai häiriöilmoituskoskettimet (malli "SCe AVC")
voidaan yhdistää liittimiin kytkentäkaavion
mukaan.
Liittimiin ei saa johtaa vierasta jännitettä!
Pumpun analogisen ohjaussignaalin liitäntä
(vain malli "SCe AVC")
Pumppujen analogisten ohjaussignaalien
(0–10 V) liitäntäjohdot voidaan yhdistää liitti-
miin kytkentäkaavion mukaan. Käytä suojattuja
johtoja. Asenna suojaus molemmille puolille
(käytä EMC-kaapeliläpivientejä säätölait-
teessa).
Liittimiin ei saa johtaa vierasta jännitettä!
