6.2.3 Betjening af styreenheden
Betjeningselementer
• Hovedafbryder Til/Fra (kan låses i position "Fra")
• LCD-display viser pumpernes, reguleringens og
frekvensomformerens driftstilstande. Menuvalget
og parameterindstillingerne foretages med betje-
ningsknap. For at ændre værdier eller scrolle gen-
nem et menuniveau skal knappen drejes, og for at
vælge og bekræfte skal der trykkes på den:
Informationer vises i displayet i henhold til
følgende mønster:
1
4
5
4

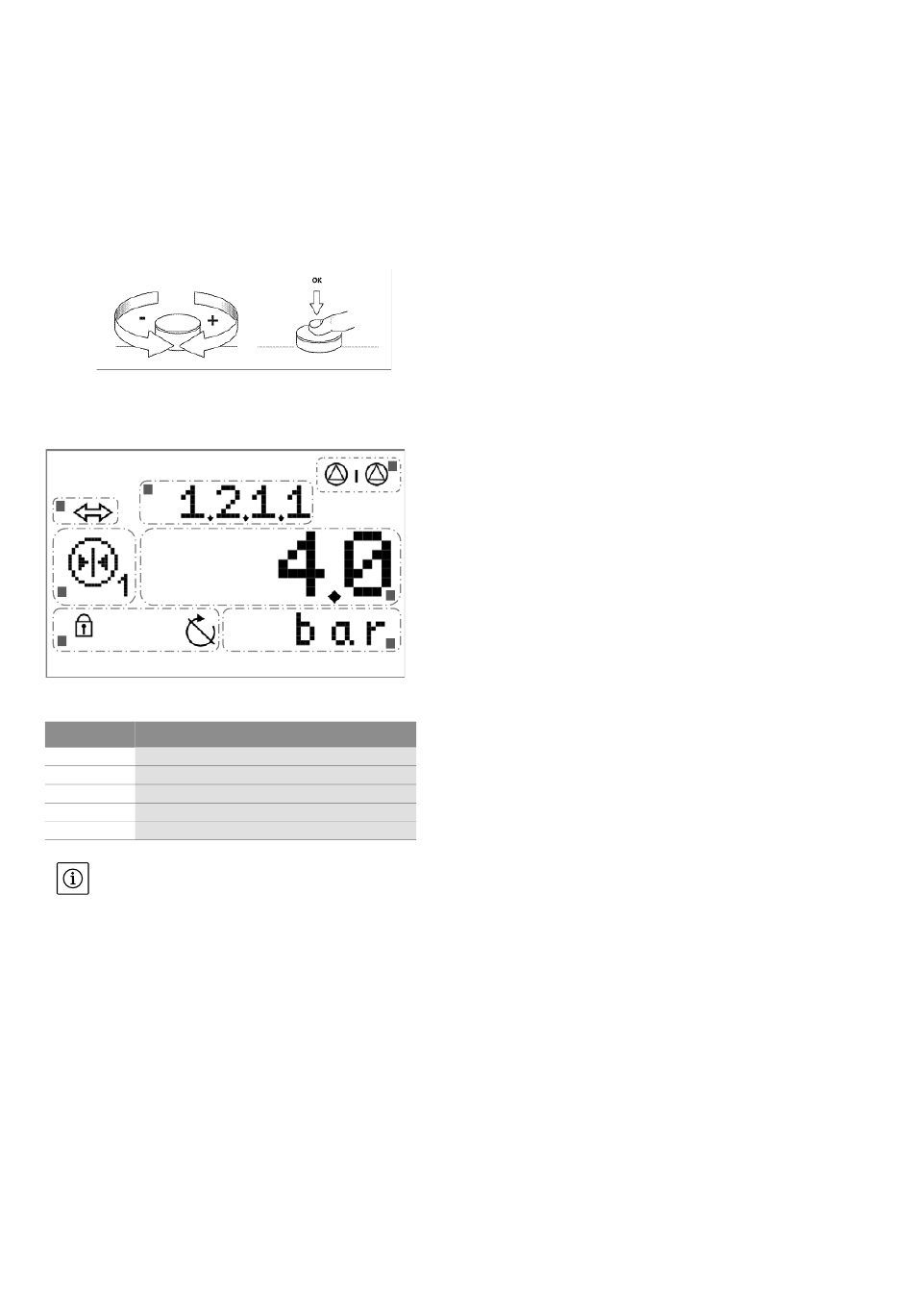

Fig. 9: Displayets opbygning
Pos. Beskrivelse
1 Menunummer
2 Værdivisning
3 Enhedsvisning
4 Standardsymboler
5 Grafiske symboler
BEMÆRK
• Displayets baggrundsbelysning slukkes efter
6 minutter uden betjening.
• Efter 6 minutter uden betjening skifter displayvis-
ningen til hovedskærmen.
• Se anvisningerne vedrørende fejlkoder i displayet,
hvis den røde fejl-LED lyser eller blinker umiddel-
bart efter indkoblingen!
• I bilaget er der en oversigt over alle symboler!
