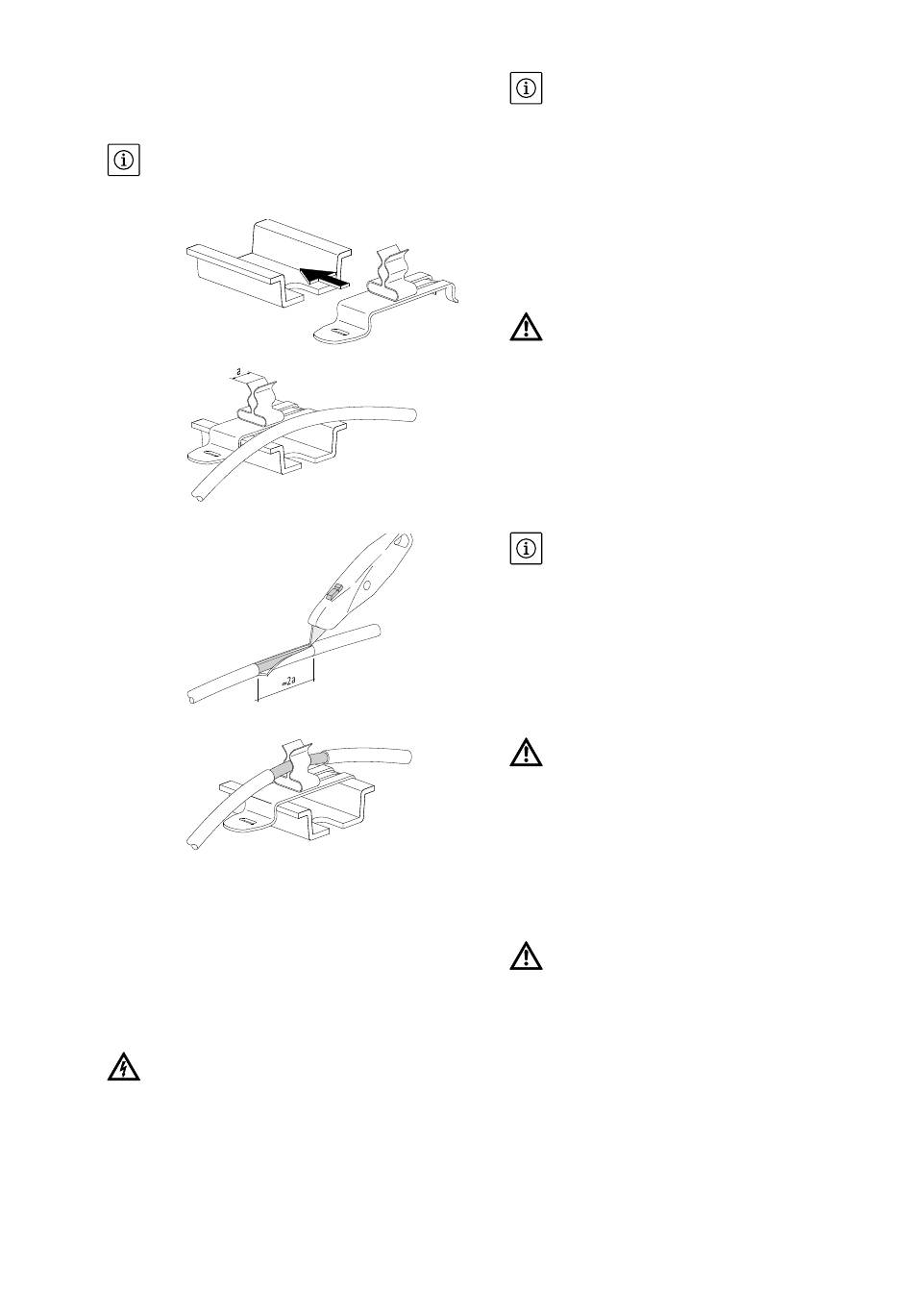

Kaablivarjestuse paigaldamine ekraaniklambritele
• Kui ühendus (vt 7.2.3 ja 7.2.4) nõuab varjestatud
klambrite kasutamist, tuleb kaablivarjestus
paigaldada järgnevate sammude kohaselt.
TEATIS.
Lõigu pikkus (3. samm) tuleb kohandada täpselt
kasutatava klambri laiusele.
(1)
(2)
(3)
(4)
Kaablivarjestuse paigaldamine maandussiinile
Varjestatud kaablite ühendamisel ilma elektro-
magnetilise kokkusobivuse keermesühenduse või
varjestusklambriteta tuleb kaablivarjestus paigal-
dada lülitusseadise maandussiinile nn pigtail'ina.
7.2.2 Võrguühendus
HOIATUS! Elektrilöögioht!
Ka väljalülitatud pealüliti siseneval poolel on
eluohtlik pinge.
• Võrguühenduse juhistikusüsteem, vooluliik ja
pinge peavad vastama juhtseadme andmesildi
andmetele.
36
TEATIS.
Olenevalt süsteemi takistusest ja ühendatud
tarbijate maksimaalsetest lülitustest/tundidest
võib esineda pingekõikumisi ja/või -langusi
(vt lisa 13.2).
• toitepoolne kaitse kooskõlas elektriskeemi and-
metega
• 4-sooneline kaabel (L1, L2, L3, N, PE) tuleb tagada
kohapeal. Ühendatakse pealülitiga (Fig. 1a-e, nr 1)
või suurema võimsusega seadmetel klemmliistu-
dele elektriskeemi järgi, PE maandussiiniga.
7.2.3 Pumbaühendused
Järgige pumpade paigaldus- ja kasutusjuhendit.
Võimsusühendus
Pumpade ühendamiseks peavad olema elektris-
keemikohased klemmliistud, mille kaitsejuht on
ühendatud maandussiiniga. Kasutage varjestatud
mootorikaablit. Mudelil SC...FC tuleb kaablivar-
jestus asetada kaabli elektromagnetilise kokku-
sobivuse keermesühendusele (FM/WM) või
varjestusklambritele (BM).
TEATIS
Pumba ühendusjuhtmete pikendamisel üle teha-
semõõtmete tuleb järgida sagedusmuunduri
käsiraamatus olevat elektromagnetilise kokku-
sobivuse alast märkust (ainult versioon SC...FC).
Liigtemperatuuri kaitse/pumbatõrke ühendus
Pumpade termomähise kontaktid (WSK) või
tõrketeate kontaktid (versioon „SCe AVC") võib
ühendada elektriskeemi kohaselt klemmide külge.
Ärge ühendage klemmide külge välispinget.
Pumba analoogjuhtsignaali ühendus
(versioon „SCe AVC")
Pumpade analoogsete juhtsignaalide (0–10 V)
ühendusjuhtmeid saab ühendada klemmidega
elektriskeemi järgi. Kasutage varjestatud juht-
meid. Asetage varjestus mõlemal pool peale
(kasutage lülitusseadisel kaablite elektromagne-
tilise kokkusobivuse keermesühendusi).
Ärge ühendage klemmide külge välispinget.
