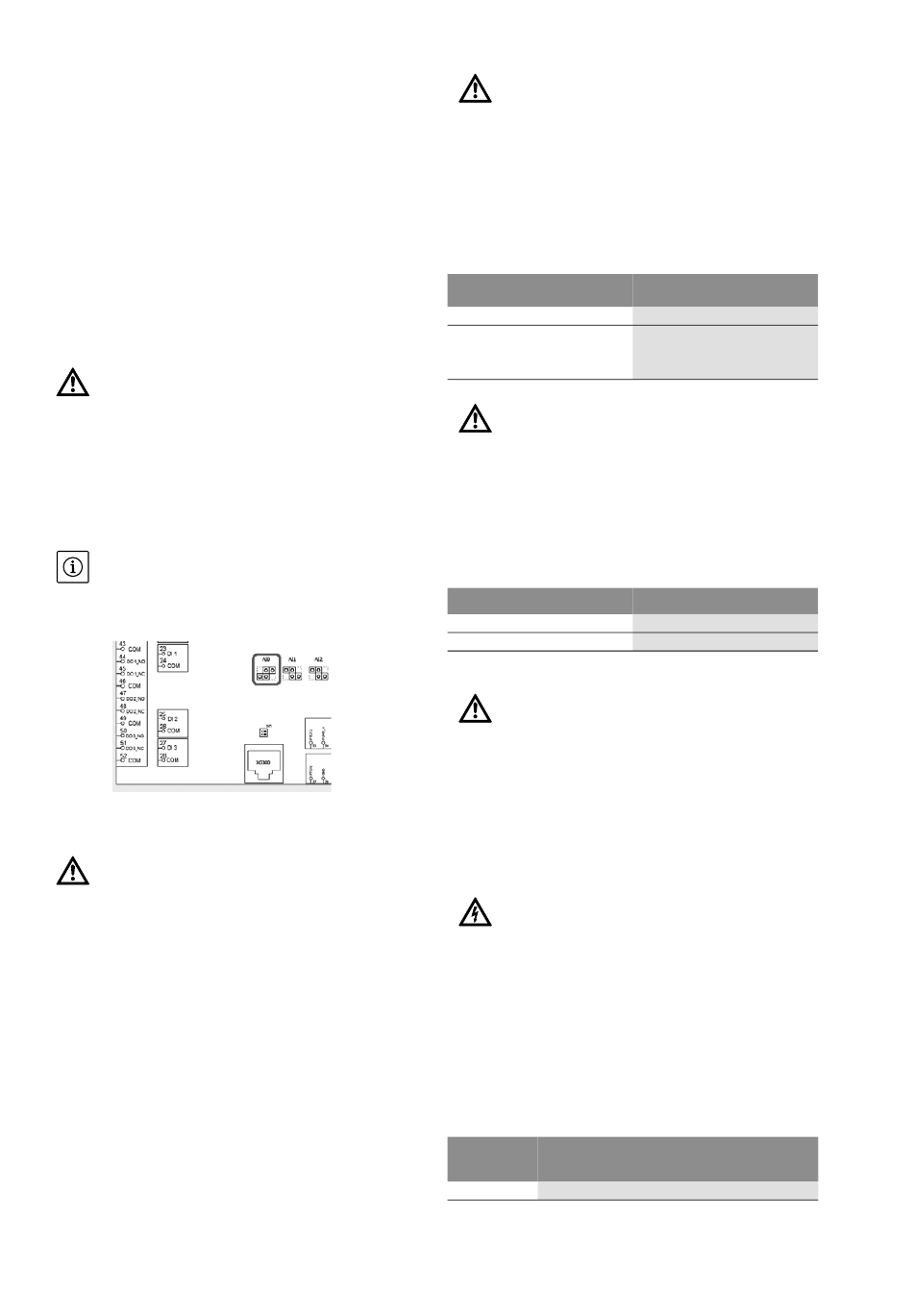

Priključak spoja sabirnice na upravljanje pumpe
(samo izvedba „SCe NWB")
Spojni vodovi sabirnice za pumpe mogu se priklju-
čiti na stezaljke u skladu sa spojnom shemom.
Upotrebljavajte oklopljene CAN vodove (impen-
dancije 120 Ohm) – zaštitu položite obostrano
(na uključnom uređaju upotrijebite EMC kabelske
uvodnice).
Pojedinačni pretvarači frekvencije pumpi priklju-
čuju se sukladno spojnoj shemi paralelno na vod
sabirnice. Radi izbjegavanja refleksija signala vod
na završecima treba terminirati.
Neophodna podešenja potražite u spojnoj shemi
(za SCe uključni uređaj) odnosno uputama
za ugradnju i uporabu pumpi (za pretvarač
frekvencije).
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.4 Davač tlaka (senzori; predtlak i izlazni tlak)
Senzore priključite na stezaljke u skladu sa spoj-
nom shemom.
• Upotrebljavajte oklopljeni kabel, oklop kabela
postavite s jedne strane u uključni uređaj – upo-
trebljavajte EMC kabelsku uvodnicu (FM/WM)
odnosno izolacijske stezaljke (BM).
UPUTA:
• Moguća je upotreba senzora izlaznog tlaka
s naponskim signalom (0/2-10V).
U tom slučaju na matičnoj ploči treba podesiti slje-
deći položaj mostića:
a u izborniku 5.2.2.0 izabrati pripadajuću
postavku.
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.5 Analogni ulaz za daljinsko mijenjanje zadane
vrijednosti (osim „SCe NWB")
Uporabom odgovarajućih stezaljki u skladu sa
spojnom shemom moguće je daljinski mijenjati
zadanu vrijednost preko analognog strujnog
signala (4...20 mA).
Upotrebljavajte oklopljeni kabel, oklop kabela
postavite s jedne strane u rasklopnom ormaru –
upotrebljavajte EMC kabelsku uvodnicu (FM/WM)
odnosno izolacijske stezaljke (BM).
7.2.6 Prebacivanje zadane vrijednosti
Uporabom odgovarajućih stezaljki u skladu sa
spojnom shemom može se namjerno izvršiti
izmjena zadane vrijednosti 1 na zadanu
vrijednost 2 pomoću kontakta bez potencijala
(uklopni kontakt).
Upute za ugradnju i uporabu Wilo-Control SC-Booster (SC, SC-FC, SCe)
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.7 Vanjsko uključivanje/isključivanje (Ext. On/Off)
Uporabom odgovarajućih stezaljki može se
u skladu sa spojnom shemom nakon uklanjanja
mosta (unaprijed tvornički montiran) priključiti
daljinsko uklj./isključivanje putem kontakta bez
potencijala (isklopni kontakt).
Vanjsko uključivanje/
isključivanje (Ext. On/Off)
Kontakt zatvoren:
Kontakt otvoren:
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.8 Zaštita od nedostatka vode
Uporabom odgovarajućih stezaljki može se
(u skladu sa spojnom shemom) nakon uklanjanja
mosta (unaprijed tvornički montiran) priključiti
funkcija zaštite od nedostatka vode putem kon-
takta bez potencijala (isklopni kontakt).
Zaštita od nedostatka vode
Kontakt zatvoren:
Kontakt otvoren:
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.9 Skupne dojave rada/smetnje (SBM/SSM)
Preko odgovarajućih stezaljki, u skladu sa spojnom
shemom, na raspolaganju su beznaponski kon-
takti (izmjenjivači) za vanjske dojave.
Bezpotencijalni kontakti, maks. opterećenje
kontakta 250 V~ / 1 A, min. opterećenje kontakta
12 V / 10 mA
UPOZORENJE! Opasnost od strujnog udara!
Čak i kada je glavna sklopka isključena, postoji
opasnost po život od napona na stezaljkama.
7.2.10 Prikaz stvarne vrijednosti izlaznog tlaka
Kod uporabe odgovarajućih stezaljki u skladu sa
spojnom shemom dostupan je signal napona od
0 ... 10 V za vanjske mogućnosti mjerenja i prikaza
trenutne stvarne vrijednosti izlaznog tlaka. Pritom
0 ...10 V odgovara vrijednosti signala senzora tlaka
0...Krajnja vrijednost senzora tlaka npr.
Senzor Područje prikaza
tlaka
16 bar 0 ... 16 bar
Hrvatski
automatika uključena
automatika isključena,
dojava preko simbola na
zaslonu
nema nedostatka vode
nedostatak vode
Napon/tlak
1 V = 1,6 bar
