操作层面
控制开关的参数设置分为 EASY 和 EXPERT 菜单
区域。
对于使用出厂预设的快速试运行，在 EASY 区
域中设置额定值 1 已足够。
如果希望更改其他参数以及读取装置数据，
为此可使用 EXPERT 区域。
菜单层 7.0.0.0 系针对 Wilo 客户服务所预留。
7 安装及电气连接
安装及电气连接工作必须由专业人员根据当地
法规执行！
警告！有人员受伤的危险！
请遵守现有的事故防范条例。
警告！存在电击危险！
务必消除电气危险。
务必遵守当地法规或一般指令 [例如 IEC、
VDE 等] 和当地供电公司的规定。
7.1 安装
• 安装在底架上，FM（frame mounted，框架安
装）：对于紧凑型升压设备，可以使用 5 个
M10 螺栓，将控制开关（视设备系列而定）安
装在紧凑设备的底架上。
• 立式设备，BM（base mounted，底座安装）：
立式设备独立安装在一个（具有足够承载能力
的）平整面上。标配提供一个 100 mm 高的安
装底座用于引入电缆。其他底座可以根据要求
提供。
• 安装在（垂直）托架上，WM（wall mounted，
壁挂安装）：对于紧凑型升压设备，可以使用 4
个 M8 螺栓，将控制开关（视设备系列而定）
安装在一个托架上。
7.2 电气连接
警告！存在电击危险
必须由获得当地供电公司许可的电工，按照当
地有关规定 [例如 VDE 规定] 进行电气连接。
注意：
需要连接的所有导线，均通过电缆螺纹接头
（FM 和 WM 安装方式）或者电缆引线板
（BM 安装方式）引入控制开关并去应力进行
固定。

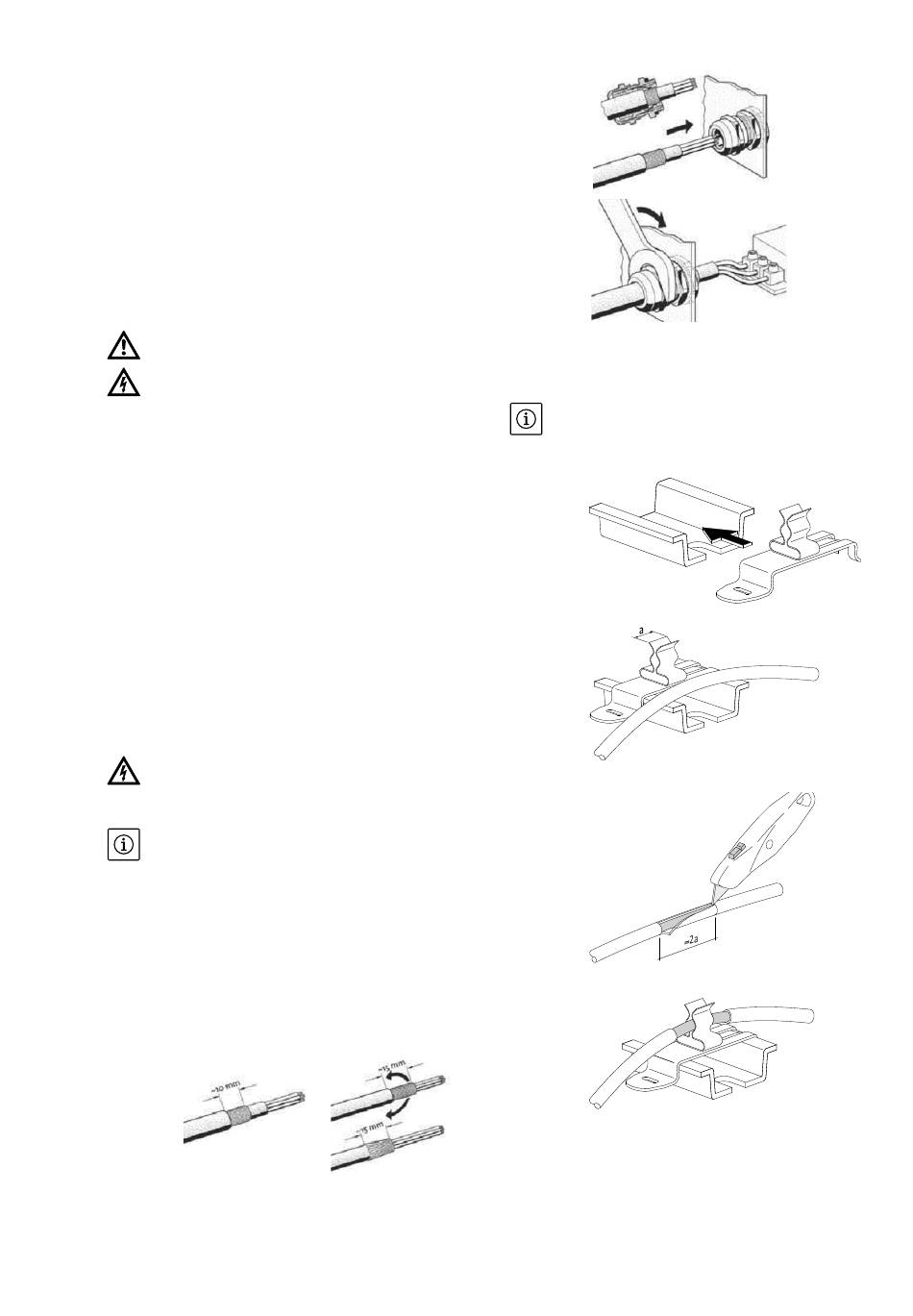

7.2.1 铺设电缆屏蔽层
在电磁兼容电缆螺纹接头上铺设电缆屏蔽层
如果各接口（参见 7.2.3 和 7.2.4）要求使用电
磁兼容电缆螺纹接头，则应按照下列各步骤铺
设电缆屏蔽层。
(1)
32
或
(2)
(3)
在屏蔽夹上将电缆屏蔽层接地
• 如果各接口（参见 7.2.3 和 7.2.4）要求使用屏
蔽夹，则应按照下列各步骤铺设电缆屏蔽层。
注意：
切割长度（第"3"步）必须根据所用屏蔽夹的
宽度进行精确的调整！
(1)
(2)
(3)
(4)
在接地母线上铺设电缆屏蔽层
如果连接屏蔽导线时不使用电磁兼容电缆螺纹
接头或屏蔽夹，则应在控制开关的接地母线上
铺设电缆屏蔽层作为"尾纤"。
