Български

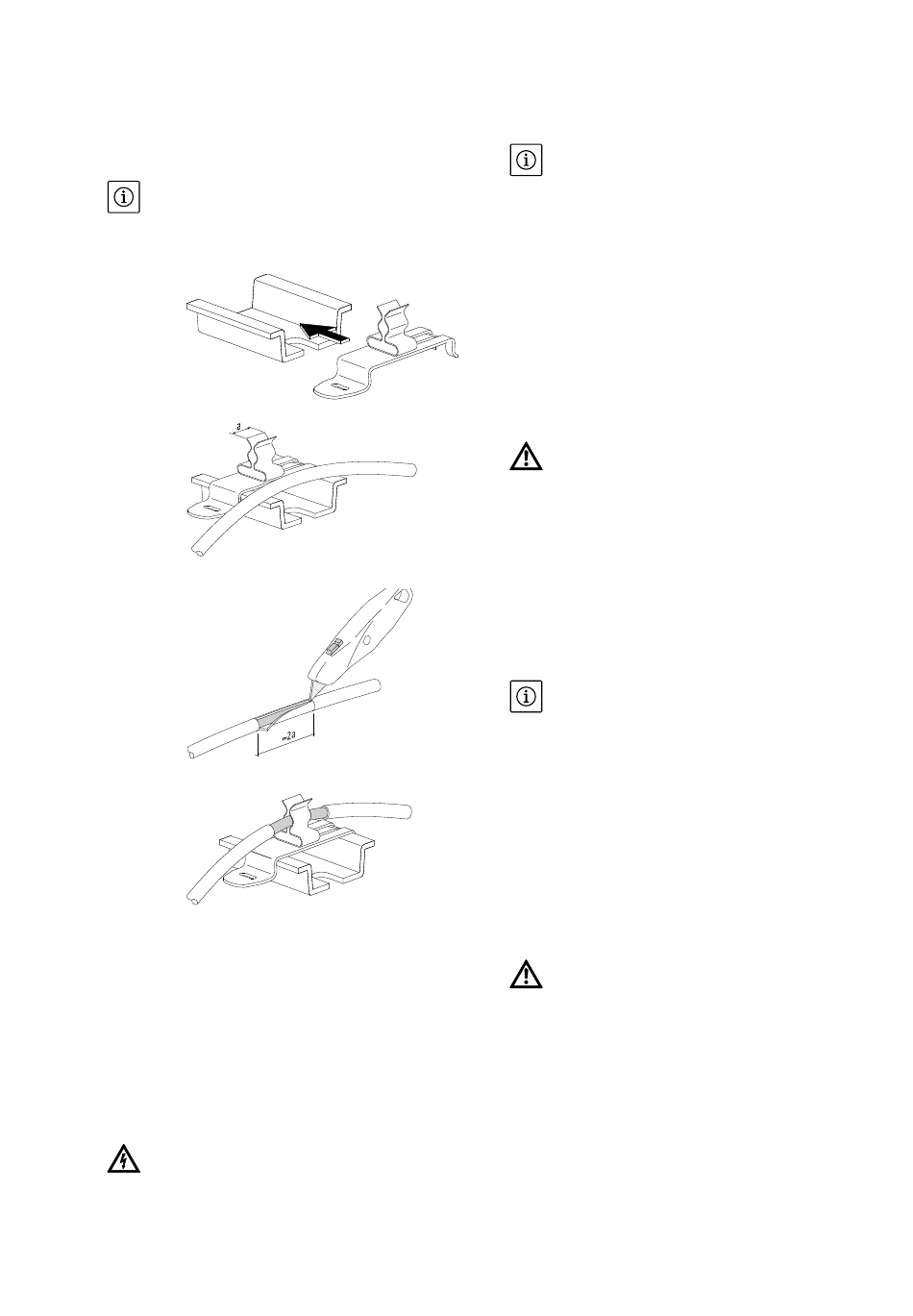

Полагане на кабелни екрани върху екрани-
ращи скоби
• Ако съответната връзка (виж 7.2.3 и 7.2.4)
изисква използването на екраниращи скоби,
то кабелният екран трябва да се положи спо-
ред следните стъпки.
ЗАБЕЛЕЖКА:
Дължината на разреза (стъпка '3') трябва да
адаптира точно към ширината на използва-
ните скоби!
(1)
(2)
(3)
(4)
Полагане на кабелни екрани на заземителната
шина
При свързване на екранирани проводници без
използване на кабелни съединения с резба
с ЕМС или екраниращи скоби, кабелният екран
на заземителнта шина на таблото за управле-
ние трябва да се положи като „Pigtail".
7.2.2 Захранване от мрежата
ПРЕДУПРЕЖДЕНИЕ! Опасност от токов удар!
Дори при изключен главен прекъсвач от
страната на захранването има опасно за
живота напрежение.
36
• Видът на мрежата, видът на тока и захранва-
нето от мрежата трябва да съответстват на
данните от фирмената табелка на таблото за
управление.
ЗАБЕЛЕЖКА:
В зависимост от системния импеданс и макси-
малните свързвания/часове на свързания кон-
суматор може да се стигне до колебания
и/или спадове в напрежението (виж приложе-
ние 13.2).
• Защита с предпазители към мрежата съгласно
данните в плана за пуск
• 4-жилният кабел (L1, L2, L3, PE) трябва да се
осигури от монтажника. Свързването става
към главния прекъсвач (Fig. 1а-е, поз. 1), респ.
при системи с по-големи мощности - към кле-
моредите съгласно плана за пуск, PE към зазе-
мителната шина
7.2.3 Помпени съединения
Спазвайте инструкцията за монтаж и експло-
атация на помпите!
Електрическо свързване
Свързването на помпите трябва да се изпълни
към клеморедите в съответствие с плана за
пуск, защитният проводник трябва да се
свърже към заземителната шина. Използвайте
екранирани моторни кабели. В изпълнението
SC...FC положете кабелния екран на кабелното
съединение с резба с ЕМС (FM/WM) или екра-
ниращи скоби (BM).
ЗАБЕЛЕЖКА
При удължаване на захранващите проводници
на помпите над фабрично доставения размер,
трябва да се спазват забележките за електро-
магнитна съвместимост в наръчника за упра-
вление на честотния преобразувател (само при
изпълнение SC...FC).
Свързване на защита от прегряване/повреда
на помпата
Контактите за температурна защита (WSK),
съответно контактите за сигнализация на
повреда (изпълнение „SCe AVC") на помпите
могат да бъдат свързани към клемите в съот-
ветствие с плана за пуск.
Не свързвайте външно напрежение към кле-
мите!
Свързване на аналогов сигнал за управление
на помпите (само при изпълнение „SCe AVC")
Свързващите кабели за аналоговите управля-
ващи сигнали на помпите (0-10V) могат да
бъдат свързани към клемите в съответствие
с плана за пуск. Използвайте екранирани про-
водници. Поставете екрана от двете страни
(на табло за управление използвайте кабелно
съединение с резба с ЕМС).
