Pripojenie zbernicového prepojenia pre riadenie
čerpadla (len vyhotovenie „SCe NWB")
Zbernicové pripojovacie káble čerpadiel možno
pripojiť k svorkám podľa schémy zapojenia. Pou-
žite tienené káble CAN (vlnový odpor 120 Ohmov)
- Použite tienenie na obidvoch stranách (použite
káblové priechodky EMC na spínacom prístroji).
Jednotlivé frekvenčné meniče čerpadiel sú para-
lelne pripojené k zbernicovému káblu v súlade so
schémou zapojenia. Aby ste sa vyhli odrazom sig-
nálov, ukončite kábel na každom konci.
Potrebné nastavenia nájdete v schéme zapojenia
(pre spínací prístroj SCe) alebo v návode na mon-
táž a obsluhu čerpadiel (pre frekvenčný menič).
K svorkám sa nesmie pripájať cudzie napätie!
7.2.4 Snímač tlaku (snímače; predtlak a výstupný
tlak)
Snímače pripojte k svorkám podľa schémy
zapojenia.
• Použite tienený kábel, pričom na jednej strane
nainštalujte tienenie do spínacieho prístroja -
použite káblové priechodky EMC (FM/WM) alebo
tienené svorky (BM).
OZNÁMENIE:
• Je možné použiť snímač výstupného tlaku s napä-
ťovým signálom (0/2-10 V).

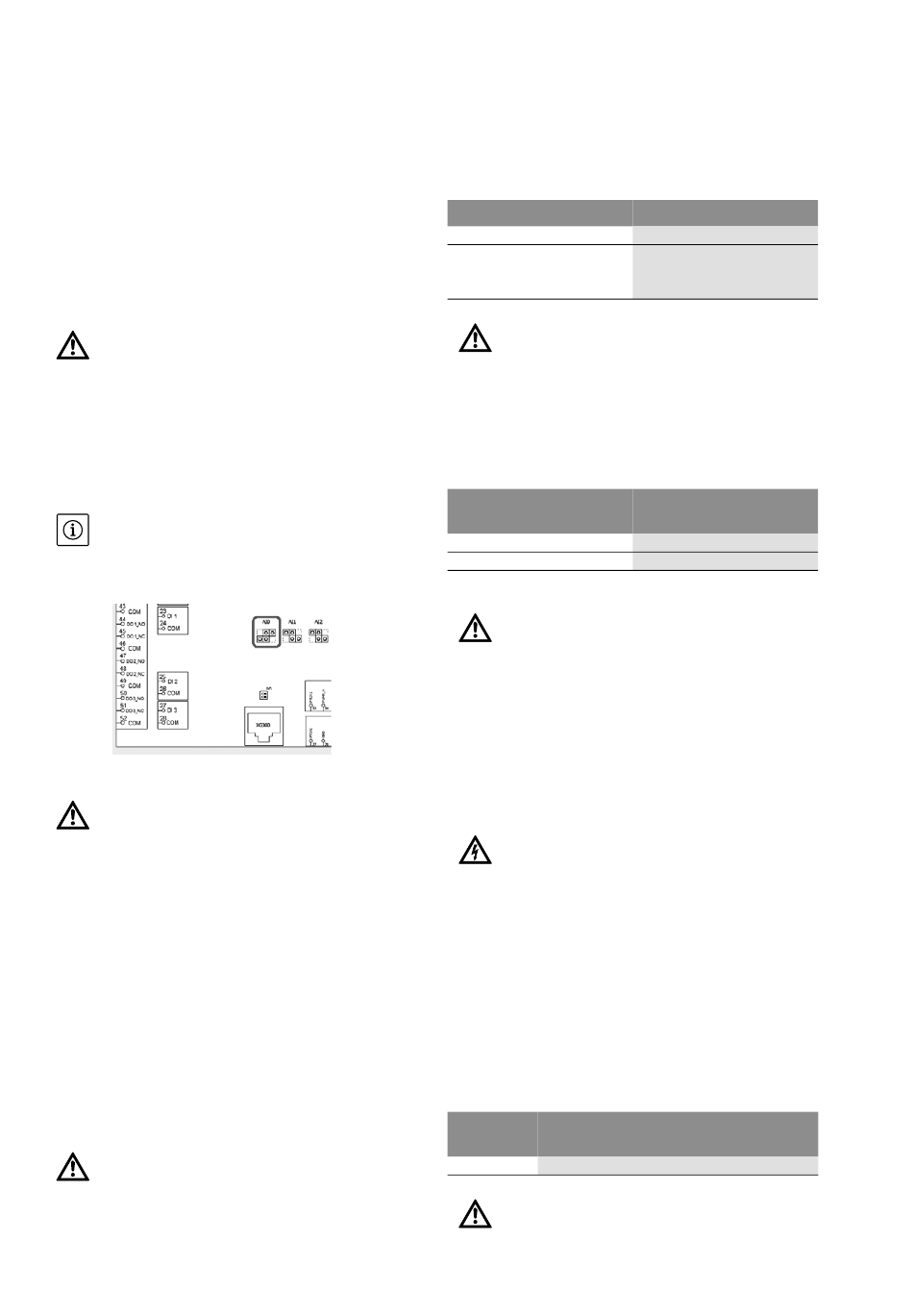

V tomto prípade zvoľte na nasledovné „jumper"
nastavenia na základnej doske:
a vykonajte príslušné nastavenie v menu 5.2.2.0.
K svorkám sa nesmie pripájať cudzie napätie!
7.2.5 Analógový vstup pre diaľkové nastavenie
softvéru (okrem „SCe NWB")
Prostredníctvom príslušných svoriek podľa
schémy zapojenia sa môže vykonať diaľková regu-
lácia požadovanej hodnoty cez analógový signál
(4...20 mA).
Použite tienený kábel, pričom na jednej strane
nainštalujte tienenie do spínacej skrine - použite
káblové priechodky EMC (FM/WM) alebo tienené
svorky (BM).
7.2.6 Prepnutie požadovanej hodnoty
Prostredníctvom príslušných svoriek podľa
schémy zapojenia možno vykonávať prepínanie
z požadovanej hodnoty 1 na požadovanú hodnotu
2 pomocou beznapäťového kontaktu (spojovací
kontakt).
K svorkám sa nesmie pripájať cudzie napätie!
Návod na montáž a obsluhu Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Externé zapnutie/vypnutie
Prostredníctvom svoriek podľa schémy zapojenia
je možné po odstránení mostíka (predmontovaný
z výroby) pripojiť diaľkové zapnutie/vypnutie
pomocou bezpotenciálového kontaktu (rozpínací
kontakt).
Externé zapnutie/vypnutie
Kontakt spojený:
Rozpojený kontakt:
K svorkám sa nesmie pripájať cudzie napätie!
7.2.8 Ochrana proti nedostatku vody
Prostredníctvom príslušných svoriek (podľa
schémy zapojenia) možno po odstránení mostíka
(vopred namontovaný vo výrobe) pripojiť funkciu
ochrany proti nedostatku vody pomocou bezna-
päťového kontaktu (rozpájací kontakt).
Ochrana proti nedostatku
vody
Kontakt spojený:
Rozpojený kontakt:
K svorkám sa nesmie pripájať cudzie napätie!
7.2.9 Zberné prevádzkové hlásenia/zberné
poruchové hlásenia (SBM/SSM)
Prostredníctvom príslušných svoriek podľa
schémy zapojenia sú k dispozícii beznapäťové
kontakty (prepínacie kontakty) pre externé
hlásenia.
Beznapäťové kontakty, max. zaťaženie
kontaktov 250 V ~ / 1 A, min. zaťaženie
kontaktov 12 V / 10 mA
VAROVANIE! Nebezpečenstvo spôsobené zása-
hom prúdu!
Aj pri vypnutom hlavnom spínači môže byť na
týchto svorkách prítomné životu nebezpečné
napätie.
7.2.10 Zobrazenie aktuálnej hodnoty výstupného tlaku
Prostredníctvom príslušnej svorky podľa schémy
zapojenia je k dispozícii signál 0 ... 10 V pre
externú možnosť merania a zobrazovania aktuál-
nej hodnoty výstupného tlaku. Hodnoty 0 ... 10 V
pritom zodpovedajú signálu tlakového snímača
0 ... konečná hodnota snímača tlaku napr.
Snímač Zobrazený rozsah
tlaku
16 bar 0 ... 16 bar
K svorkám sa nesmie pripájať cudzie napätie!
Slovenčina
Automatika ZAP
Automatika VYPNUTÁ,
hlásenie prostredníctvom
symbolu na displeji
dostatok vody
nedostatok vody
Napätie/tlak
1 V = 1,6 baru
