Переключение при неисправности
(многонасосная установка)
Приборы управления исполнения SC
с частотным преобразователем (FC)
В случае неисправности главного насоса этот
насос выключается, а вместо него к частот-
ному преобразователю подключается другой
насос. В случае неисправности частотного пре-
образователя прибор управления работает так
же, как прибор управления в исполнении SC
без частотного преобразователя.
Приборы управления SC без частотного
преобразователя
В случае неисправности главного насоса этот
насос выключается, и система управления
выбирает главным один из насосов пиковой
нагрузки.
Приборы управления SCe
В случае неисправности главного насоса этот
насос выключается и функцию регулирования
берет на себя другой насос.
В случае неисправности одного из насосов
пиковой нагрузки этот насос отключается,
а вместо него включается другой насос пико-
вой нагрузки (или, при необходимости,
резервный насос).
6.2.2 Защита электродвигателя
Защита от перегрева
На электродвигателях с WSK (защитным кон-
тактом обмотки) информация о перегреве
обмотки поступает в устройство управления
через открытый биметаллический контакт.
Подсоединение WSK осуществляется в соот-
ветствии со схемой подключения.
Неисправности электродвигателя, оснащен-
ного системой защиты от перегрева с термо-
чувствительным резистором (PTC), можно
определить с помощью дополнительного реле
изменения значения.
Защита от перегрузки
Электродвигатели с прямым пуском защи-
щены защитным выключателем с тепловым
и электромагнитным расцепителями. Ток
срабатывания должен быть задан непосред-
ственно на защитном выключателе электро-
двигателя.
Электродвигатели с пуском Y-∆ защищены
тепловыми реле защиты двигателя. Они уста-
навливаются прямо на контакторы электро-
двигателя. Необходимо настроить ток
срабатывания, который при использовании
для пуска Y-∆ насосов составляет 0,58 × I
Все защитные компоненты обеспечивают
защиту электродвигателя как при работе
с частотным преобразователем, так
и в режиме работы от сети. При поступлении
Инструкция по монтажу и эксплуатации Wilo-Control SC-Booster (SC, SC-FC, SCe)
на прибор управления сигнала о неисправно-
сти насоса соответствующий насос отключа-
ется, и включается обобщенная сигнализация
неисправности. После устранения причины
неисправности необходимо квитировать
ошибку.
Защита электродвигателя также действует
и в ручном режиме, обеспечивая отключение
соответствующего насоса.
Для исполнения SCe защита электродвигате-
лей насосов обеспечивается встроенными
механизмами частотного преобразователя.
Сообщения об ошибках частотных преобразо-
вателей обрабатываются в приборе управле-
ния так же, как описано выше.
6.2.3 Управление прибором управления
Элементы управления
• Главный выключатель. Включение/выключе-
ние (может быть заблокирован в положении
«Выкл.»).

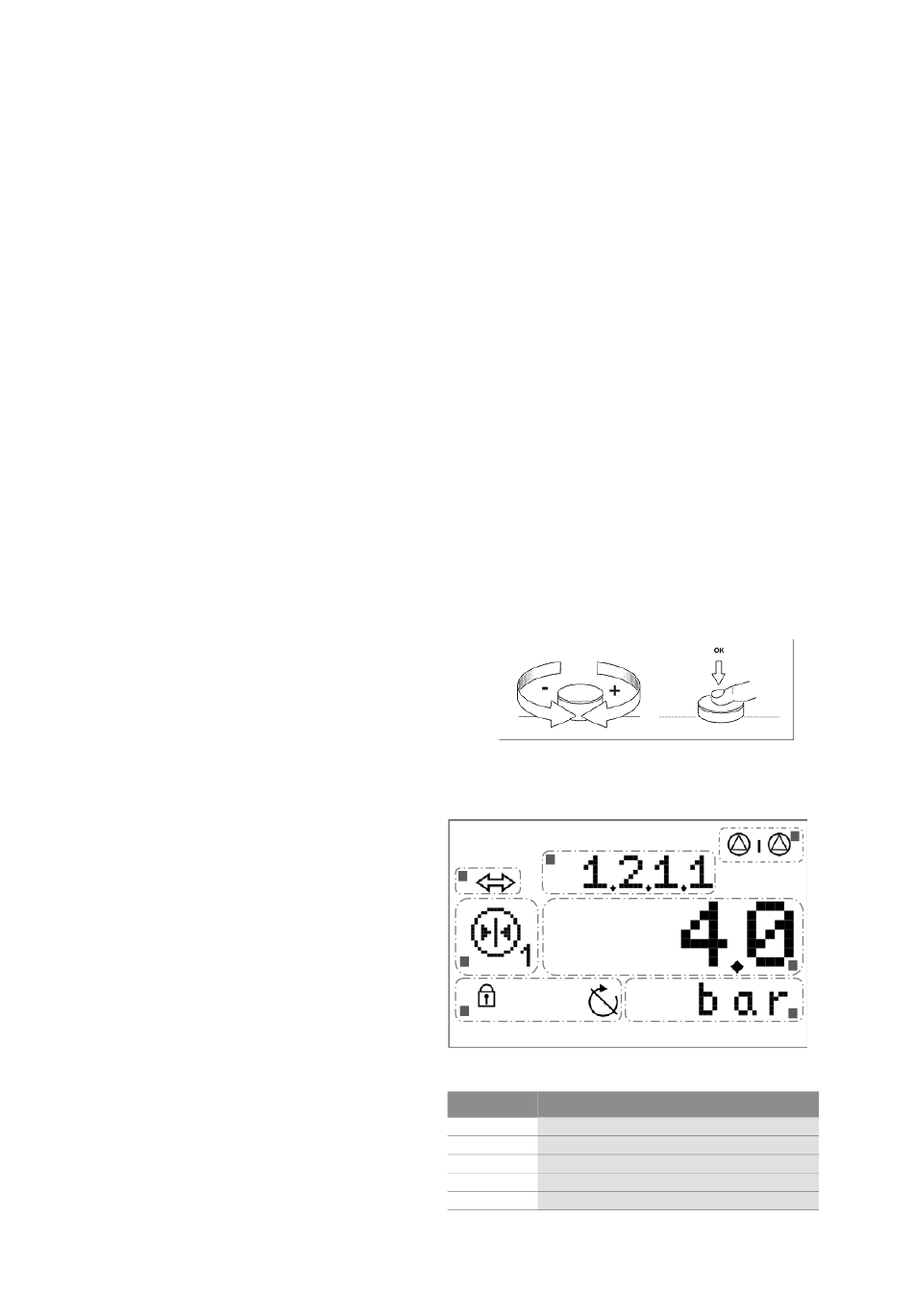

• На ЖК-дисплее отображаются режимы
работы насосов, регулятора и частотного пре-
образователя. С помощью кнопки управления
можно выбирать пункты меню и вводить пара-
метры. Для изменения значений и прокрутки
кнопку управления нужно поворачивать, а для
выбора и подтверждения — нажимать:
Информация отображается на дисплее ниже-
следующим образом.
1
4
5
4
Fig. 9. Структура дисплея
Поз. Описание
1 Номер меню
2 Индикация значения
.
ном
3 Индикация единицы измерения
4 Стандартные символы
5 Графические символы
Русский
4
2
3
