Připojení sběrnicového spojení k řízení čerpadel
(pouze provedení „SCe NWB")
Sběrnicový spojovací kabel čerpadel lze připojit na
svorky podle schématu zapojení. Použijte stíněné
vedení CAN (vlnový odpor 120 Ohm) - Stínění
uložte na obou stranách (u spínacího přístroje
použijte šroubení kabelu s elektromagnetickou
kompatibilitou).
Frekvenční měniče jednotlivých čerpadel se napojí
na sběrnicové vedení paralelně podle schématu
zapojení. K zabránění signálních reflexí je nutno
vedení na každém konci terminovat.
Nastavení, která jsou k tomu nutná, lze vyčíst ze
schématu zapojení (pro spínací přístroj SCe) nebo
z návodu k montáži a obsluze čerpadel (pro frek -
venční měnič).
Nepřipojujte na svorky žádné cizí napětí!
7.2.4 Snímač tlaku (senzor; přívodní a výstupní tlak)
Připojte senzor na svorky podle schématu zapo -
jení.
• Použijte stíněný kabel, uložte stínění ve spínacím
přístroji jen z jedné strany - Používejte šroubení
kabelu elektromagnetické kompatibility (FM/WM)
nebo stíněné svorky (BM).
OZNÁMENÍ:
• Lze použít snímač tlaku na výstupu s napěťovým
signálem (0/2-10 V).

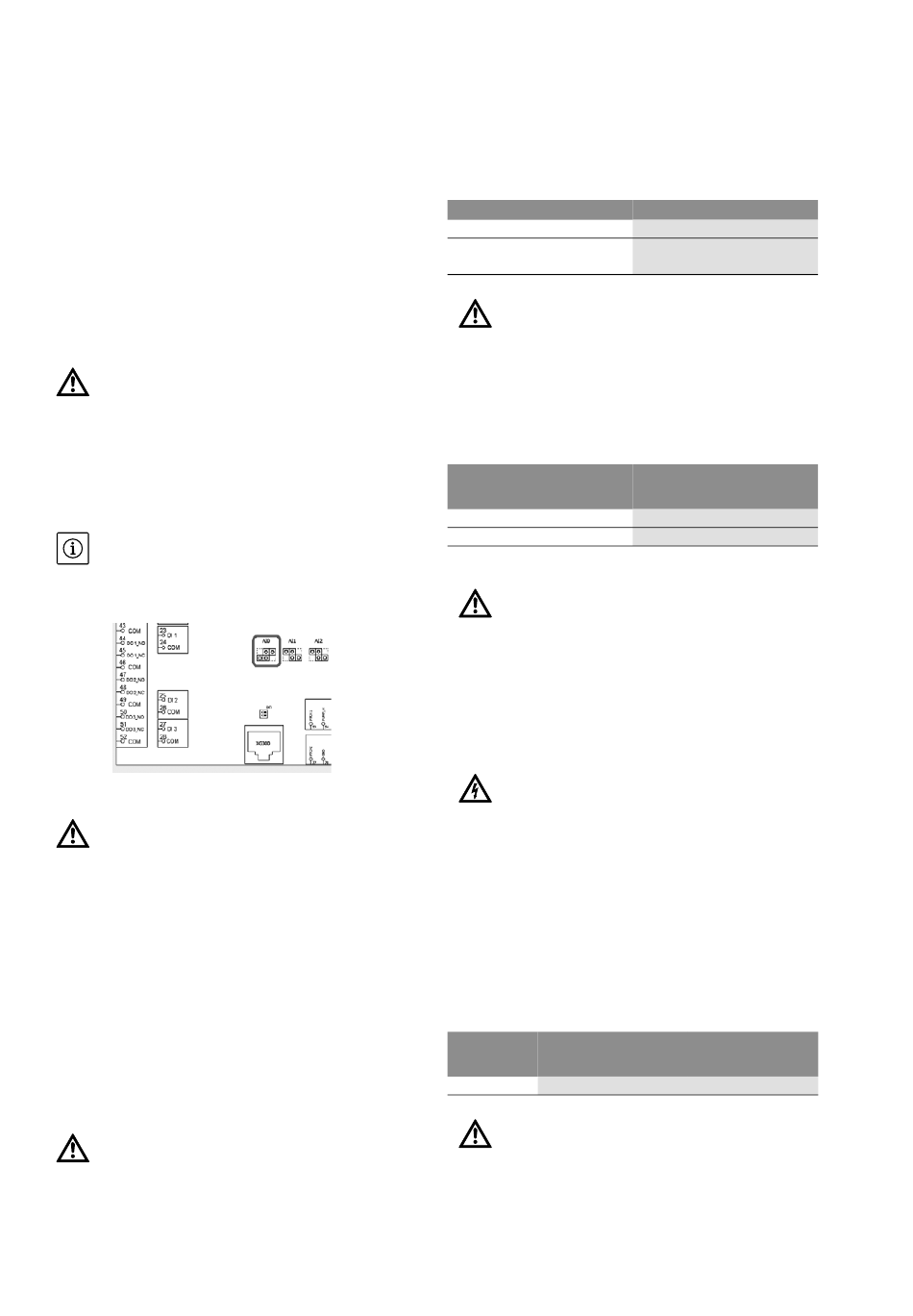

V takovém případě je nutno na základní desce
zvolit následující skokové nastavení:
a v menu 5.2.2.0 provést příslušné nastavení.
Nepřipojujte na svorky žádné cizí napětí!
7.2.5 Analogový vstup pro dálkové přestavování
požadované hodnoty (kromě „SCe NWB")
Pomocí příslušných svorek podle schématu zapo -
jení lze realizovat dálkovou regulaci požadované
hodnoty přes analogový signál (4 – 20 mA).
Použijte stíněný kabel, uložte stínění ve skříňovém
rozvaděči jen z jedné strany - Používejte šroubení
kabelu s elektromagnetickou kompatibilitou (FM/
WM) nebo stíněné svorky (BM).
7.2.6 Přepínání požadované hodnoty
Pomocí příslušných svorek podle schématu zapo -
jení lze vynutit přepnutí požadované hodnoty 1 na
požadovanou hodnotu 2 přes beznapěťový kon -
takt (zapínací kontakt).
Nepřipojujte na svorky žádné cizí napětí!
Návod k montáži a obsluze Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Externí zapínání/vypínání
Pomocí příslušných svorek podle schématu zapo -
jení lze po odstranění propojovacího můstku
(předmontován z výroby) připojit dálkové zapí -
nání/vypínání přes beznapěťový kontakt (rozpí -
nací kontakt).
Externí zapínání/vypínání
Kontakt sepnutý:
Kontakt rozepnutý:
Nepřipojujte na svorky žádné cizí napětí!
7.2.8 Ochrana proti nedostatku vody
Pomocí příslušných svorek (podle schématu zapo -
jení) lze po odstranění propojovacího můstku
(předmontován z výroby) připojit funkci ochrany
proti nedostatku vody přes beznapěťový kontakt
(rozpínací kontakt).
Ochrana proti nedostatku
vody
Kontakt sepnutý:
Kontakt rozepnutý:
Nepřipojujte na svorky žádné cizí napětí!
7.2.9 Sběrná provozní / sběrná poruchová hlášení
(SBM/SSM)
Pomocí příslušných svorek podle schématu zapo -
jení jsou k dispozici beznapěťové kontakty (přepí -
nací kontakty) pro externí signál.
Beznapěťové kontakty, max. zatížení kontaktu
250 V ~ / 1 A, min. zatížení kontaktů 12 V / 10 mA
VAROVÁNÍ! Nebezpečí úrazu elektrickým prou -
dem!
I při vypnutém hlavním vypínači může být
na těchto svorkách životu nebezpečné napětí.
7.2.10 Indikace skutečné hodnoty tlaku na výstupu
Pomocí příslušných svorek podle schématu zapo -
jení je k dispozici signál 0 – 10 V pro možnost
externího měření/indikace aktuální skutečné hod -
noty tlaku na výstupu. Hodnoty 0 – 10 V při tom
odpovídají signálu snímače tlaku od 0 po konco -
vou hodnotu tlakového senzoru, např.
Senzor Rozsah indikovaného
tlaku
16 bar 0 ... 16 bar
Nepřipojujte na svorky žádné cizí napětí!
