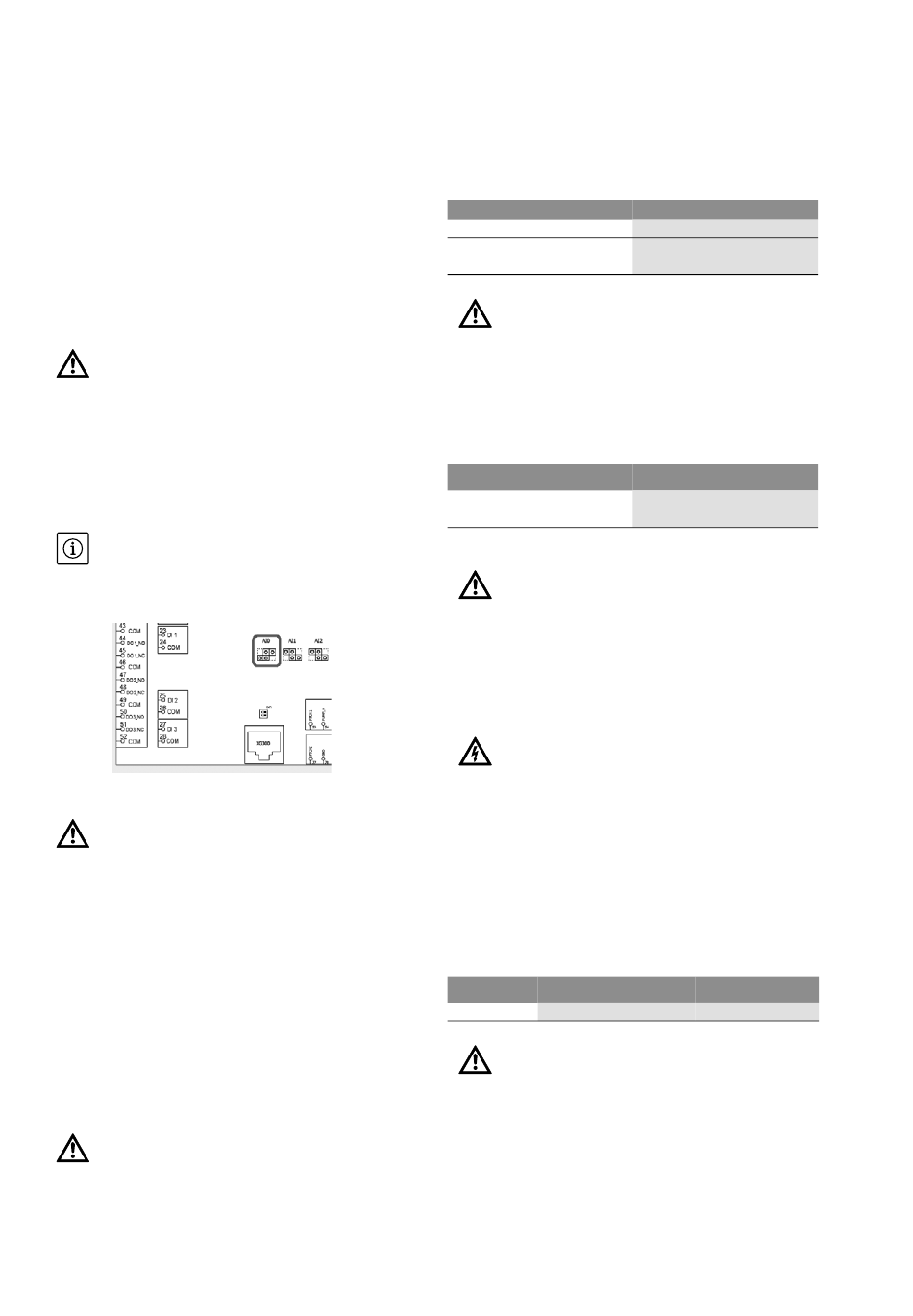

Pompa kumandası Bus bağlantısı
(sadece "SCe NWB" modeli)
Pompaların Bus bağlantı kablosu, bağlantı şema -
sına göre klemenslere bağlanabilir. Blendajlı CAN
kablosu kullanın (mil direnci 120 Ohm) – Blendajı
iki tarafa yerleştirin (kumanda cihazında elektro -
manyetik uyumlu kablo bağlantıları kullanın).
Pompa frekans konvertörlerinin her biri, bağlantı
şemasına göre paralel olarak Bus kablosuna bağla -
nır. Sinyal yansımalarını önlemek için kablo her
uçta sonlandırılmalıdır.
Bunun için gerekli olan ayarlar için bkz. bağlantı
şeması (SCe kumanda cihazı için) veya pompaların
montaj ve kullanma kılavuzu (frekans konvertörü
için).
Klemenslere yabancı gerilim bağlamayın!
7.2.4 Basınç sensörü (sensörler; ön basınç ve çıkış
basıncı)
Sensörleri, bağlantı şemasına göre klemenslere
bağlayın.
• Blendajlı kablo kullanın, kumanda cihazına tek
taraflı olarak blendaj döşeyin – elektromanyetik
uyumlu kablo bağlantıları (FM/WM) veya blendaj
klemensleri (BM) kullanın.
DUYURU:
• Gerilim sinyali (0/2-10V) olan bir çıkış basıncı sen -
sörü kullanılabilir.
Bu durumda ana kartta aşağıdaki Jumper ayarı
seçilmelidir:
ve Menü 5.2.2.0'da ilgili ayar yapılmalıdır.
Klemenslere yabancı gerilim bağlamayın!
7.2.5 Hedef değerin uzaktan ayarlanması için analog
giriş ("SCe NWB" hariç)
İlgili klemensler üzerinden, bağlantı şemasına
göre, analog bir sinyal üzerinden hedef değerin
uzaktan ayarı gerçekleştirilebilir (4...20 mA).
Blendajlı kablo kullanın, kumanda kutusunda tek
taraflı olarak blendaj döşeyin – elektromanyetik
uyumlu kablo bağlantıları (FM/WM) veya blendaj
klemensleri (BM) kullanın.
7.2.6 Hedef değer değiştirme
İlgili klemensler üzerinden, bağlantı şemasına
göre, gerilimsiz bir kontak (normalde açık kontak)
üzerinden hedef değer 1'den hedef değer 2'ye bir
geçiş zorlanabilir.
Klemenslere yabancı gerilim bağlamayın!
Montaj ve kullanma kılavuzu Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Harici açma/kapama
İlgili klemensler üzerinden, bağlantı şemasına
göre, köprü (fabrika tarafından önceden monte
edilmiştir) çıkartıldıktan sonra gerilimsiz bir kontak
(normalde kapalı kontak) aracılığıyla bir uzaktan
açma/kapama bağlanabilir.
Harici açma/kapama
Kontak kapalı:
Kontak açık:
Klemenslere yabancı gerilim bağlamayın!
7.2.8 Su eksikliği koruması
İlgili klemensler üzerinden (bağlantı şemasına
göre), köprü (fabrika tarafından önceden monte
edilmiştir) çıkartıldıktan sonra potansiyelsiz bir
kontak (kapalı kontak) aracılığıyla bir su eksikli -
ğine karşı koruma işlevi bağlanabilir.
Su eksikliği koruması
Kontak kapalı:
Kontak açık:
Klemenslere yabancı gerilim bağlamayın!
7.2.9 Genel işletim/genel arıza sinyalleri (SBM/SSM)
İlgili klemensler üzerinden, bağlantı şemasına göre
harici sinyaller için gerilimsiz kontaklar (değiştirici)
sunulmuştur.
Gerilimsiz kontaklar, maks. kontak değerleri
250 V~ / 1 A, min. kontak değerleri 12 V / 10 mA
UYARI! Elektrik çarpma tehlikesi!
Ana şalter kapalı iken de bu klemenslerde hayati
tehlikeye yol açabilecek voltaj mevcut olabilir.
7.2.10 Çıkış basıncı gerçek değer göstergesi
İlgili klemensler üzerinden, bağlantı şemasına
göre, güncel çıkış basıncı gerçek değerinin harici
olarak ölçülmesi / gösterilmesi için bir 0 ... 10 V
sinyali sunulmaktadır. Burada 0...10 V basınç
sensörü sinyaline, 0... basınç sensörü son değerine
karşılıktır.
Sensör Gösterge basınç aralığı Voltaj / basınç
16 bar 0 ... 16 bar
Klemenslere yabancı gerilim bağlamayın!
7.2.11 Fieldbus bağlantısı "ModBus RTU"
BMS'ye ModBus RTU üzerinden bağlantı için bir
RS485 arayüzü mevcuttur.
Kabloyu, kablo bağlantısı içerisinden geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca
klemenslere bağlayın.
Türkçe
Otomatik AÇIK
Otomatik Kapalı, ekrandaki
sembol ile bildirim
Su eksikliği yok
Su eksikliği
1 V = 1,6 bar
