6.2.3 Kumanda cihazının kullanımı
Kumanda elemanları
• Ana şalter Açık/Kapalı ("Kapalı" pozisyonunda
kilitlenebilir)
• LCD ekran pompaların, regülatörün ve frekans
konvertörünün işletim durumlarını gösterir.
Kumanda düğmesi ile menü seçimi ve parametre
girişi gerçekleşir. Değerleri değiştirmek veya bir
menü düzeyinde gezinmek için düğme çevrilmeli,
seçim ve onaylama için basılmalıdır:

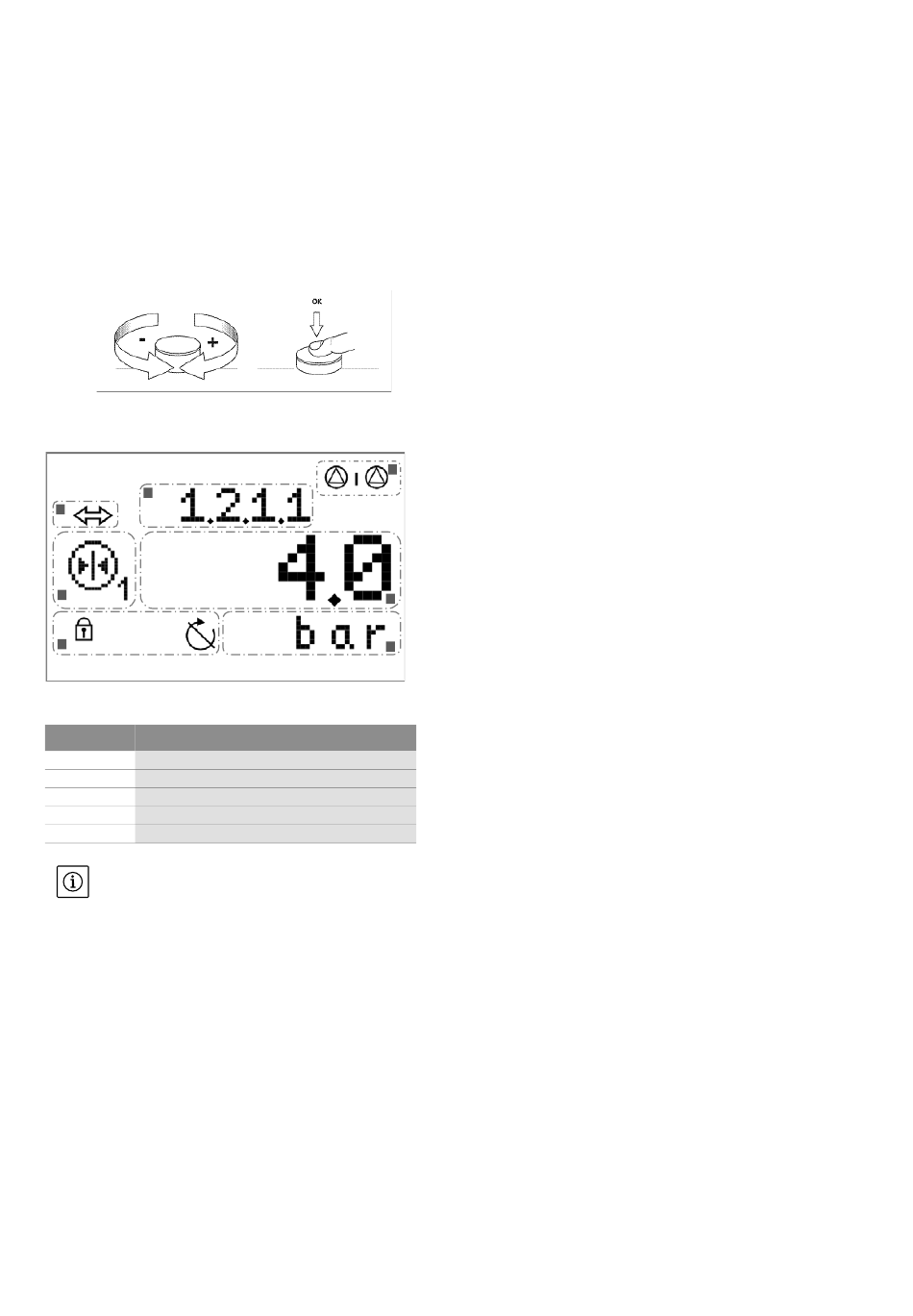

Bilgiler ekranda şu örnekteki gibi gösterilir:
1
4
5
4
Fig. 9: Ekran yapısı
Poz. Açıklama
1 Menü numarası
2 Değer göstergesi
3 Birim göstergesi
4 Standart semboller
5 Grafiksel semboller
DUYURU
• Ekranın arka plan aydınlatması, 6 dakika süresince
işlem yapılmadığında devre dışı bırakılır.
• Ekran göstergesi, 6 dakika süresince işlem yapıl -
madığında ana ekrana geçer.
• Açtıktan hemen sonra kırmızı arıza LED'i yanıyorsa
veya yanıp sönüyorsa, ekranda arıza kodu ile ilgili
gösterilen bilgileri dikkate alın!
• Tüm sembollerin listesini ekte bulabilirsiniz!
