Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
A szivattyúvezérléshez vezető buszösszekötte-
tés csatlakoztatása (csak „SCe NWB" kivitel)
A szivattyúk buszösszekötő vezetékeit a kapcso-
lási rajz alapján lehet a kapcsokra csatlakoztatni.
Árnyékolt (120 ohmos hullámellenállású) CAN-
vezetékeket kell alkalmazni – az árnyékolást
mindkét oldalon fel kell helyezni (a kapcsolóké-
szüléknél EMC kábelcsavarzatokat kell alkal-
mazni).
Az egyes szivattyú-frekvenciaváltókat a kapcso-
lási rajz szerint párhuzamosan kell a buszveze-
tékre csatlakoztatni. A jelvisszaverődések
megakadályozása céljából a vezetéket mindkét
végén le kell zárni.
Az ehhez szükséges beállításokat a kapcsolási rajz
tartalmazza (az SCe kapcsolókészülékhez), illetve
a szivattyúk beépítési és üzemeltetési utasítása
(a frekvenciaváltóhoz).
Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
7.2.4 Nyomásátalakító (jeladók; elő- és kimeneti
nyomás)
A jeladót a kapcsolási rajz alapján csatlakoztassa
a kapcsokhoz.
• Használjon árnyékolt kábelt, az árnyékolást az
egyik oldalon helyezze fel a kapcsolókészülékben
– alkalmazzon EMC kábelcsavarzatokat (FM/WM)
ill. árnyékoló kapcsokat (BM).
ÉRTESÍTÉS:
• Lehetőség van feszültségjelet (0/2–10 V) előállító
kimeneti nyomásjeladó alkalmazására is.

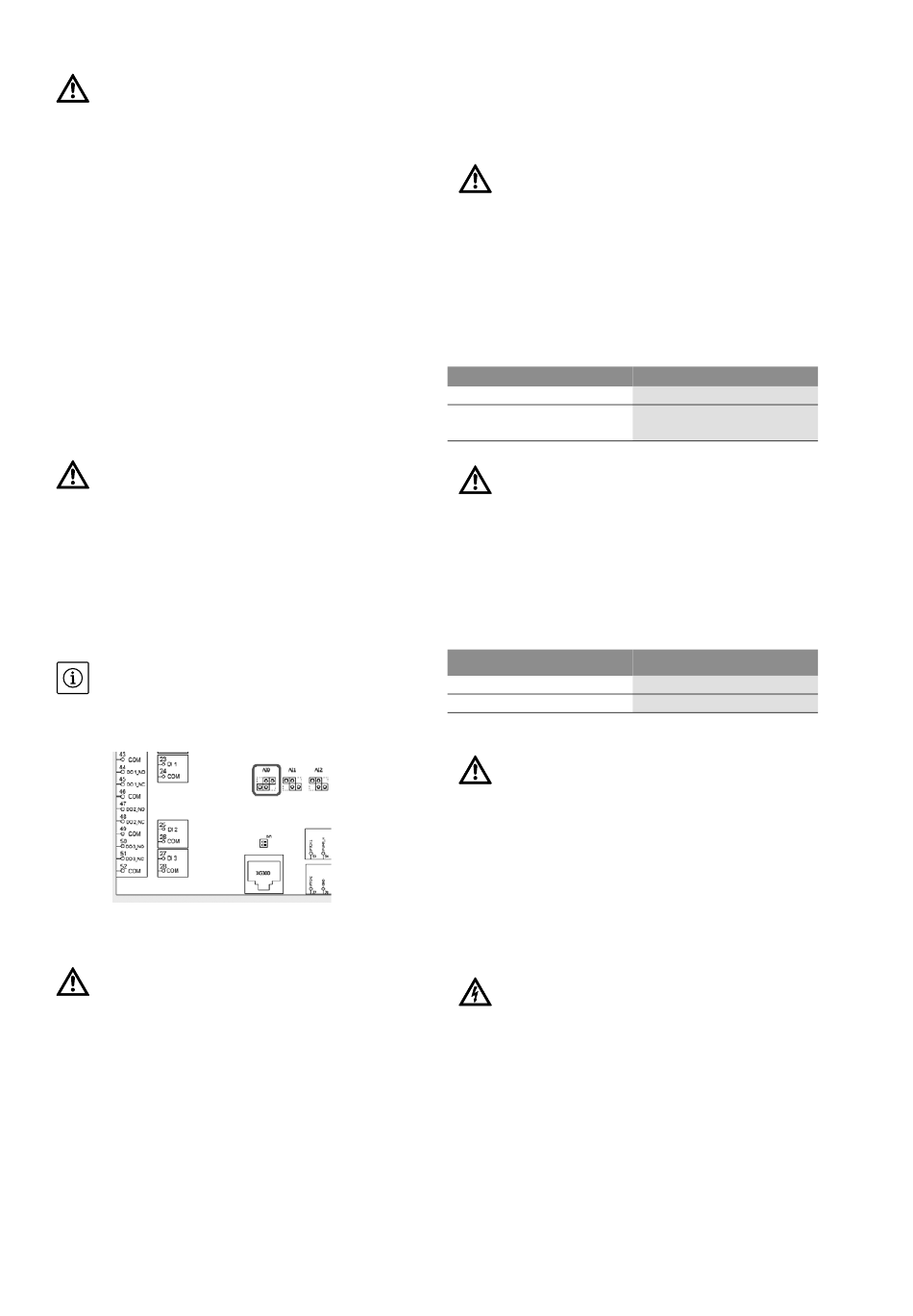

Ebben az esetben a következő átkötés-beállítást
kell kiválasztani az alaplapon:
és az 5.2.2.0 menüben el kell végezni a hozzá tar-
tozó beállítást.
Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
7.2.5 Analóg bemenet az alapjel-távállításhoz
(az „SCe NWB" kivételével)
A megfelelő kapcsokon keresztül, a kapcsolási rajz
alapján analóg jellel el lehet végezni az alapjel
távállítását (4...20 mA).
Használjon árnyékolt kábelt, az árnyékolást az
egyik oldalon helyezze fel a kapcsolószekrényben
– alkalmazzon EMC kábelcsavarzatokat (FM/WM)
ill. árnyékoló kapcsokat (BM).
Beépítési és üzemeltetési utasítás Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.6 Alapjel-átkapcsolás
A megfelelő kapcsokon keresztül, a kapcsolási rajz
alapján egy potenciálmentes érintkező (záró
érintkező) segítségével ki lehet kényszeríteni az
1. alapjel átkapcsolását a 2. alapjelre.
Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
7.2.7 Külső be-/kikapcsolás
A megfelelő kapcsokon keresztül, a kapcsolási rajz
alapján, a (gyárilag előszerelt) áthidalás eltávolítá-
sát követően egy potenciálmentes érintkező
(nyitó érintkező) segítségével csatlakoztatni lehet
a távoli be-/kikapcsolást.
Külső be-/kikapcsolás
Érintkező zárva:
Érintkező nyitva:
Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
7.2.8 Vízhiány védelem
A megfelelő kapcsokon keresztül (a kapcsolási rajz
alapján) a (gyárilag előszerelt) áthidalás eltávolítá-
sát követően a vízhiány védelmi funkció is csatla-
koztatható egy potenciálmentes érintkező (nyitó
érintkező) segítségével.
Vízhiány védelem
Érintkező zárva:
Érintkező nyitva:
Ne csatlakoztasson külső feszültséget a kap-
csokhoz!
7.2.9 Gyűjtő üzem-/zavarjelzések (SBM/SSM)
A megfelelő kapcsokon keresztül, a kapcsolási rajz
alapján a külső jelzések számára potenciálmentes
érintkezők (váltó érintkezők) állnak rendelke-
zésre.
Potenciálmentes érintkezők, max. érintkezőter-
helés 250 V~ / 1 A, min. érintkezőterhelés 12 V /
10 mA
FIGYELMEZTETÉS! Áramütés miatti veszély!
Ezeken a kapcsokon még a főkapcsoló kikap-
csolása után is életveszélyes feszültség lehet
jelen.
Magyar
Automatika BE
Automatika KI, jelző szim-
bólum a kijelzőn
Nincs vízhiány
Vízhiány
37
