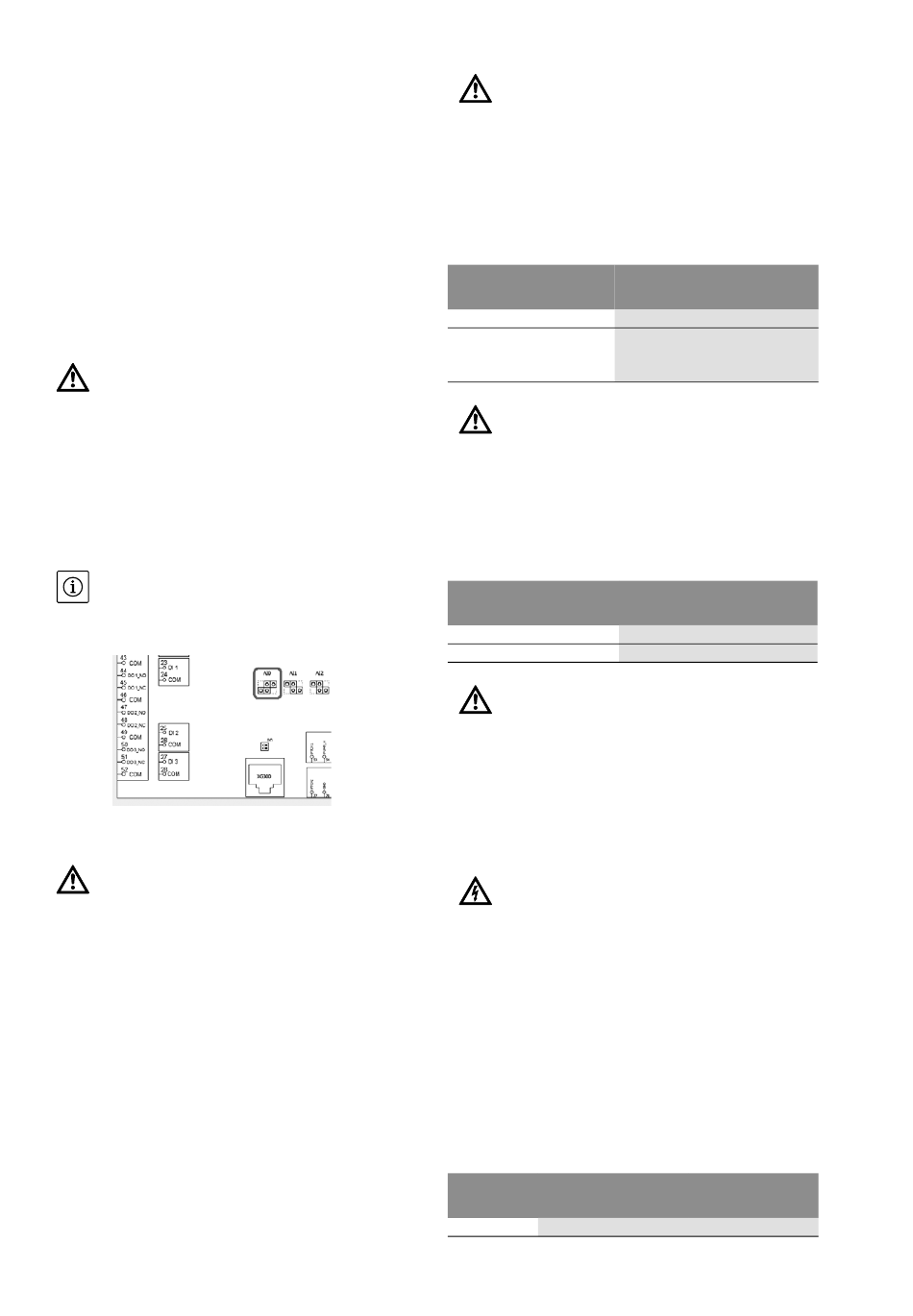

Podłączenie łącza magistrali do sterowania
pompą (tylko wersja „SCe NWB")
Przewody łączące pompy z magistralą można
podłączyć do zacisków zgodnie ze schematem
połączeń. Należy wykorzystać ekranowany
przewód CAN (opór fali 120 omów) – ekranowanie
ułożone dwustronnie (przy urządzeniu sterującym
zastosować dławiki przewodu kompatybilności
elektromagnetycznej).
Przetwornice częstotliwości poszczególnych pomp są
podłączone do przewodu magistrali według schematu
połączeń. W celu uniknięcia odbić sygnału konieczna
jest terminacja przewodu przy każdym końcu.
Niezbędne nastawienia zawiera schemat połączeń
(dla urządzenia sterującego SCe) lub instrukcja
montażu i obsługi pompy (dla przetwornicy
częstotliwości).
Na zaciskach nie może wystąpić napięcie
zakłócające!
7.2.4 Czujnik ciśnienia (czujniki; ciśnienie wstępne
i wyjściowe)
Czujniki podłączyć do zacisków zgodnie ze
schematem połączeń.
• Należy używać przewodu ekranowanego, ekran
założyć z jednej strony w urządzenie sterujące -
zastosować dławiki przewodu kompatybilności
elektromagnetycznej (FM/WM) lub zaciski
ekranowane (BM).
NOTYFIKACJA:
• Możliwe jest użycie czujnika ciśnienia
wyjściowego z sygnałem napięcia (0/2-10V).
W tym przypadku konieczny jest następujący
wybór ustawienia zworek na płytce podstawowej:
i w menu 5.2.2.0 wprowadzenie przynależnych
nastawień.
Na zaciskach nie może wystąpić napięcie
zakłócające!
7.2.5 Wejście analogowe sterujące do zdalnej
regulacji wartości zadanej (nie dotyczy
„SCe NWB")
Regulację zdalną wartości zadanej można ustawić
przez analogowy sygnał (od 4 do 20 mA) za
pośrednictwem odpowiednich zacisków zgodnie
ze schematem połączeń.
Należy używać przewodu ekranowanego, ekran
założyć z jednej strony w skrzynce łączeniowej -
zastosować dławiki przewodu kompatybilności
elektromagnetycznej (FM/WM) lub zaciski
ekranowane (BM).
7.2.6 Zmiana wartości zadanych
Za pośrednictwem odpowiednich zacisków,
zgodnie ze schematem połączeń można wymusić
przełączanie z wartości zadanej 1 na 2 za pomocą
styku bezpotencjałowego (styk zwierny).
Instrukcja montażu i obsługi Wilo-Control SC-Booster (SC, SC-FC, SCe)
Na zaciskach nie może wystąpić napięcie
zakłócające!
7.2.7 Załączenie/wyłączenie z zewnątrz
Po usunięciu mostka (zamontowany fabrycznie)
można podłączyć zdalne załączenie/wyłączenie
przy pomocy styku bezpotencjałowego
(rozwiernego) do odpowiednich zacisków,
zgodnie ze schematem połączeń.
Załączenie/wyłączenie
z zewnątrz
Zestyk zamknięty: tryb automatyczny WŁĄCZONY
Styk otwarty: Automatyka WYŁĄCZONA,
sygnalizacja za pomocą sym-
bolu na wyświetlaczu
Na zaciskach nie może wystąpić napięcie
zakłócające!
7.2.8 Zabezpieczenie przed suchobiegiem
Po usunięciu mostka (zamontowany fabrycznie)
można podłączyć funkcję zabezpieczenia przed
suchobiegiem za pomocą styku bezpotencjałowego
(rozwiernego) do odpowiednich zacisków
(zgodnie ze schematem połączeń).
Zabezpieczenie przed
suchobiegiem
Zestyk zamknięty: brak suchobiegu
Styk otwarty: suchobieg
Na zaciskach nie może wystąpić napięcie
zakłócające!
7.2.9 Zbiorcza sygnalizacja pracy/awarii (SBM/SSM)
Zgodnie ze schematem połączeń dla sygnałów
zewnętrznych dostępne są styki bezpotencjałowe
(przełączne) poprzez odpowiednie zaciski.
Styki bezpotencjałowe, maks. obciążenie styków
250 V ~ / 1 A, mA, min. obciążenie styków 12 V /
10 mA
OSTRZEŻENIE! Niebezpieczeństwo porażenia
prądem!
Na zaciskach może występować niebezpieczne
dla życia napięcie również po wyłączeniu
wyłącznika głównego.
7.2.10 Wyświetlanie wartości rzeczywistej ciśnienia
wyjściowego
Poprzez odpowiednie zaciski zgodnie ze schematem
połączeń dostępny jest sygnał od 0 do 10 V,
umożliwiający zewnętrzny pomiar/wyświetlanie
aktualnej wartości rzeczywistej ciśnienia
wyjściowego. Wartość od 0 do 10 V odpowiada
w tym przypadku sygnałowi z czujnika ciśnienia
o granicznej wartości czujnika ciśnienia 0 ... , np.
Czujnik Zakres wskazań
ciśnienia
16 bar 0 ... 16 bar
Polski
Napięcie/ciśnienie
1 V = 1,6 bar
