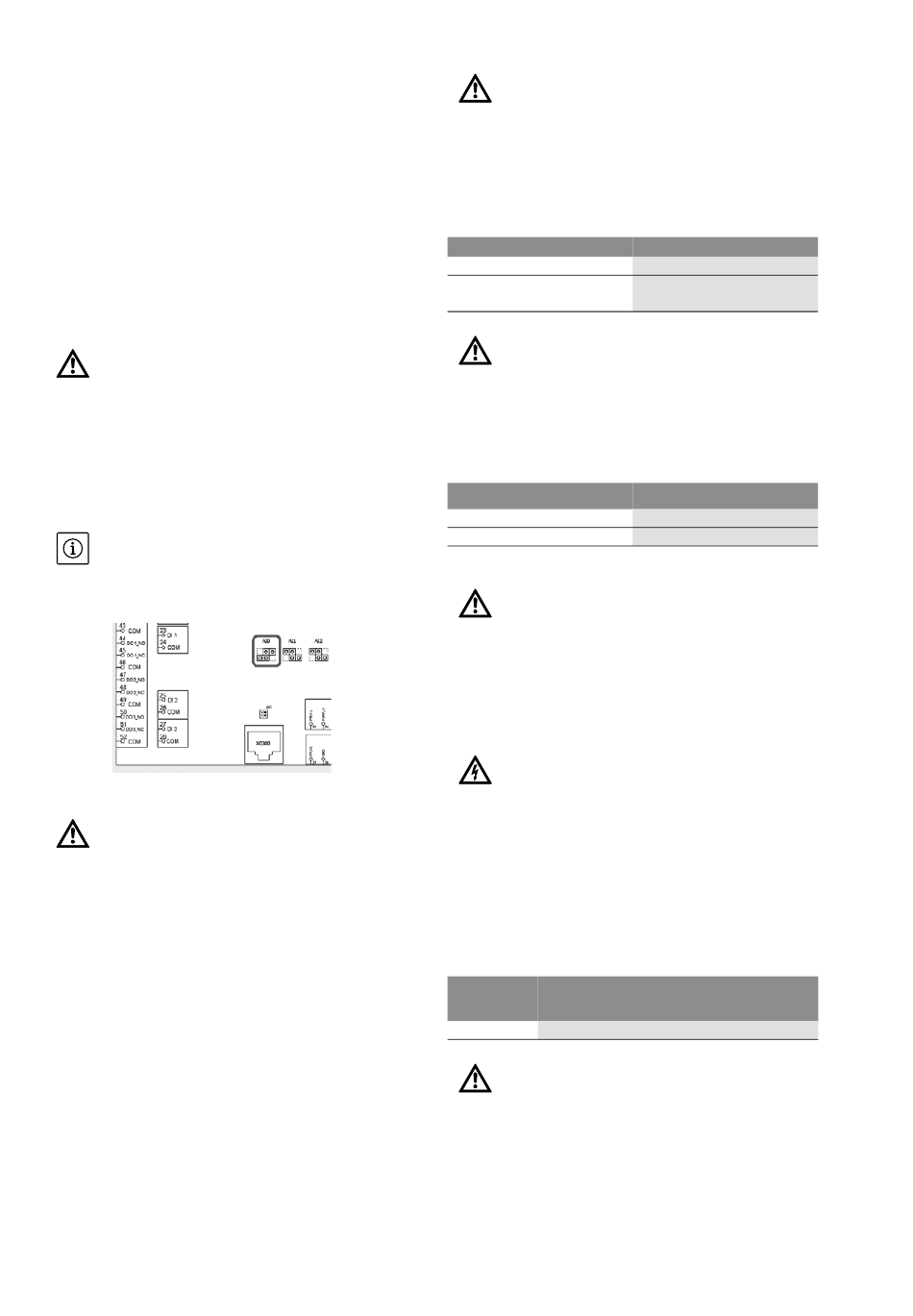

Siiniühendus pumba juhtseadmega
(ainult versioonil „SCe NWB")
Pumpade siiniühendusjuhtmed saab ühendada
klemmidele elektriskeemi järgi. Kasutage varjes-
tatud CAN-juhet (lainetakistus 120 oomi) –
asetage mõlemale poole varjestus (kasutage
lülitusseadisel elektromagnetilise kokkusobivuse
keermesühendusi).
Pumba sagedusmuundurid ühendatakse elektris-
keemi järgi siinijuhtmega paralleelseks. Signaali-
peegelduste vältimiseks tuleb kaabel igas otsas
sulgeda.
Selleks vajalikud seadistused leiate elektriskeemilt
(SCe-lülitusseadised) või pumpade paigaldus- ja
kasutusjuhendist (sagedusmuunduri kohta).
Ärge ühendage klemmide külge välispinget.
7.2.4 Rõhuandur (andurid, pealevoolu- ja
väljundrõhk)
Andurid tuleb ühendada klemmidele elektriskeemi
järgi.
• Kasutage varjestatud kaablit, asetage ühel pool
varjestus lülitusseadisesse – kasutage kaabli
elektromagnetilise kokkusobivuse keermesühen-
dusi (FM/WM) või varjestusklambreid (BM).
TEATIS.
• Võimalik on kasutada pingesignaaliga (0/2-10 V)
väljundrõhuandurit.
Sellisel juhul tuleb emaplaadil valida järgmine loo-
gaseadistus:
ja teha menüüs 5.2.2.0 vajalik seadistus.
Ärge ühendage klemmide külge välispinget.
7.2.5 Seadeväärtuste kaugseadistuse analoogsisend
(v.a „SCe NWB")
Seadeväärtusi saab elektriskeemi kohaselt asja-
kohastelt klemmidelt kaugjuhtimise teel analoog-
signaaliga reguleerida (4–20 mA).
Kasutage varjestatud kaablit, asetage ühel pool
varjestus lülituskarpi – kasutage kaabli elektro-
magnetilise kokkusobivuse keermesühendusi
(FM/WM) või varjestusklambreid (BM).
7.2.6 Seadeväärtuse ümberlülitus
Elektriskeemi kohaselt saab potentsiaalivaba
(sulgekontakt) kontaktiga asjakohastelt klemmi-
delt lülituda ümber seadeväärtuselt 1 seadeväär-
tusele 2.
Paigaldus- ja kasutusjuhend Wilo-Control SC-Booster (SC, SC-FC, SCe)
Ärge ühendage klemmide külge välispinget.
7.2.7 Väline sisse-/väljalülitus
Elektriskeemikohaste klemmide kaudu saab
pärast (tehases eelmonteeritud) silla eemaldamist
ühendada potentsiaalivaba kontakti abil (lahk-
kontakt) kaugsisse-/-väljalülituse.
Väline sisse-/väljalülitus
Kontakt suletud:
Kontakt avatud:
Ärge ühendage klemmide külge välispinget.
7.2.8 Kuivkäigukaitse
Elektriskeemi kohaselt saab pärast klemmi silda-
mise (tehases paigaldatud) eemaldamist lahkkon-
takti kaudu (avaja) ühendada kuivkäigukaitse
funktsiooni.
Kuivkäigukaitse
Kontakt suletud:
Kontakt avatud:
Ärge ühendage klemmide külge välispinget.
7.2.9 Koondtöö-/koondveateated (SBM/SSM)
Elektriskeemi kohaselt saab klemmide kaudu
kasutada potentsiaalivabasid kontakte (ümberlü-
lituskontakte) väliste teadete jaoks.
Potentsiaalivabad kontaktid, kontakti max koormus:
250 V ~ / 1 A, kontakti min koormus 12 V / 10 mA
HOIATUS! Elektrilöögioht!
Ka väljalülitatud pealüliti korral võib neil klem-
midel olla eluohtlik pinge.
7.2.10 Väljundrõhu tegeliku väärtuse kuva
Elektriskeemi kohaselt saab asjakohaste klemmi-
dega kasutada 0...10 V – pingesignaali väljund-
rõhu tegeliku väärtuse väliseks mõõtmiseks/
näitamiseks. Siinjuures vastab rõhuanduri signaal
0...10 V rõhuanduri väärtusele 0 .... nt
Andur Kuvatav
rõhuvahemik
16 bar 0 ... 16 bar
Ärge ühendage klemmide külge välispinget.
7.2.11 Väljasiini ühendus „ModBus RTU"
Hoone haldussüsteemiga ühendamiseks ModBus
RTU jaoks on olemas RS485-liides.
Suunake toitejuhtme kaabliotsad läbi kaabli keer-
mesühenduste ja kinnitage. Ühendage sooned
klemmliistu külge elektriskeemi kohaselt.
Eesti
Automaatika SEES
Automaatika VÄLJAS, teade
ekraanil kuvatava sümboliga
Kuivkäiku ei ole
Kuivkäik
Pinge/rõhk
1 V = 1,6 bar
