La versiunea SCe motoarele pompelor se prote -
jează singure, prin mecanisme integrate în con -
vertizoarele de frecvență. Mesajele de eroare ale
convertizoarelor de frecvență sunt procesate la
panoul electric conform descrierii de mai sus.
6.2.3 Operarea panoului electric
Elemente de comandă
• Comutator principal pornit/oprit (poate fi încuiat
în poziția „oprit")
• Display-ul LCD indică stările de funcționare ale
pompelor, ale regulatorului și ale convertizorului

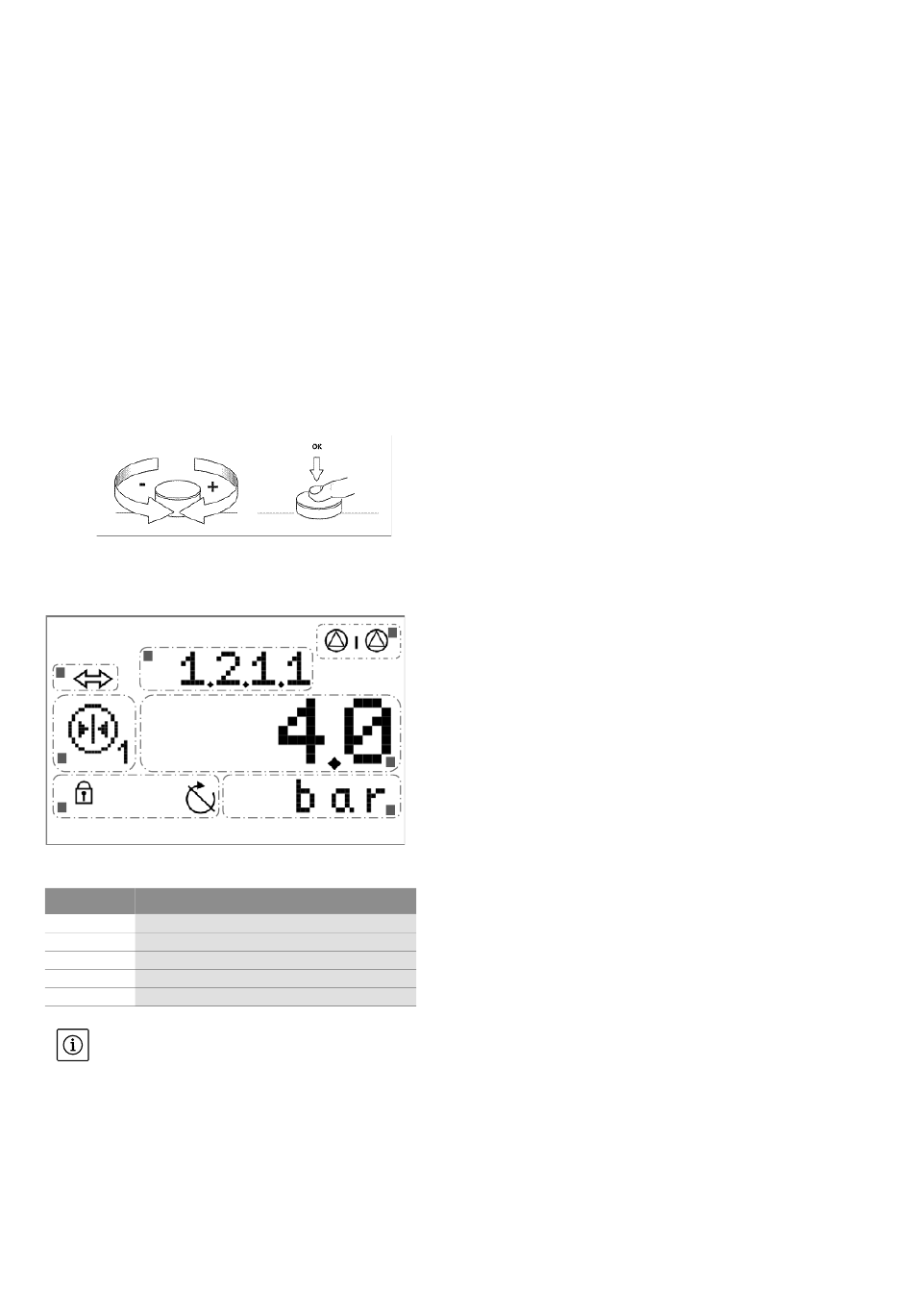

de frecvență. Butonul de comandă servește la
selectarea meniului și la introducerea parametrilor.
Pentru modificarea valorilor, respectiv derularea în
cadrul unui nivel de meniu, butonul trebuie rotit,
în timp ce pentru selectare și confirmare, butonul
trebuie apăsat:
Informațiile sunt afișate pe display conform
următorului exemplu:
1
4
5
4
Fig. 9: Structura display-ului
Poz. Descriere
1 Număr meniu
2 Afișare valoare
3 Afișare unități
4 Simboluri standard
5 Simboluri grafice
NOTĂ
• Lumina de fundal a display-ului se stinge după
6 minute fără operare.
• După 6 minute fără operare, afișarea display-ului
trece la ecranul principal.
• Dacă LED-ul roșu pentru avarii se aprinde sau cli -
pește imediat după conectare, respectați datele
privind codul de eroare afișat pe display!
• Găsiți în Anexă o prezentare generală a tuturor
simbolurilor!
