Lietuviškai

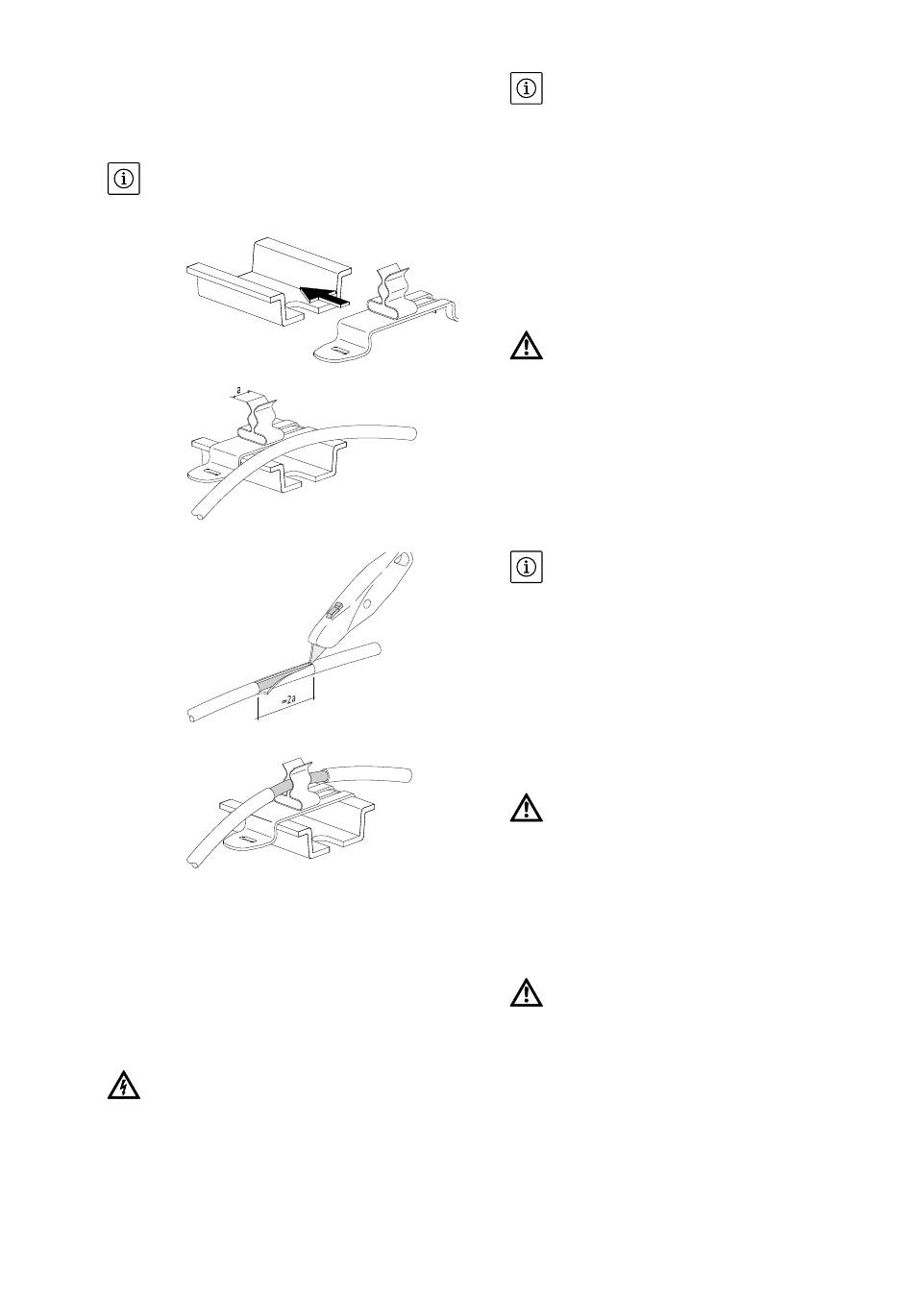

Kabelių ekranų uždėjimas ant ekrano spaustukų
• Jei jungčiai (žr. 7.2.3 ir 7.2.4) reikia naudoti ekrano
spaustukus, tuomet kabelio ekraną reikia uždėti
atliekant veiksmus pagal toliau pateiktą apra -
šymą.
PRANEŠIMAS:
Pjūvio ilgį (3 žingsnis) reikia tiksliai pritaikyti prie
naudojamų spaustukų pločio!
(1)
(2)
(3)
(4)
Kabelių ekranų uždėjimas ant įžeminimo šynos
Prijungiant ekranuotus laidus, kai nenaudojami
EMS kabelių priveržikliai arba ekrano spaustukai,
kabelio ekraną reikia uždėti ant valdiklio įžemi -
nimo šynos (vad. trumpas lakstusis laidas).
7.2.2 Maitinimo įtampa
ĮSPĖJIMAS! Elektros smūgio pavojus!
Net ir išjungus pagrindinį jungiklį maitinimo
pusėje yra gyvybei pavojinga įtampa.
• Tinklo forma, srovės tipas ir maitinimo įtampa turi
sutapti su reguliatoriaus vardinėje kortelėje nuro -
dytais duomenimis.
36
PRANEŠIMAS:
Atsižvelgiant į sistemos varžą ir maks. prijungtų
energiją naudojančių įtaisų jungimų skaičių per
valandą gali atsirasti įtampos svyravimų ir/arba
kritimų (žr. 13.2 priedą).
• Tinklo saugiklis pagal duomenis jungimo sche -
moje
• 4-gyslį kabelį (L1, L2, L3, PE) montuoja klientas.
Jungiama prie pagrindinio jungiklio (Fig. 1a-e,
1 poz.) arba didesnės galios įrenginiuose prie
gnybtų pagal jungimo schemą, PE – prie įžemi -
nimo šynos
7.2.3 Siurblių jungtys
Būtina laikytis siurblių montavimo ir naudojimo
instrukcijos!
Galios prijungimas
Prijunkite siurblius prie gnybtų (pagal jungimo
schemą), apsauginį laidą – prie įžeminimo šynos.
Naudokite ekranuotus variklio kabelius. Naudo -
jant SC...FC modelius kabelio ekraną reikia uždėti
ant EMS kabelio priveržiklio (FM / WM) arba ekrano
spaustukų (BM).
PRANEŠIMAS
Kai siurblio prijungimo laidai prailginami virš
gamyklinių matmenų, būtina atkreipti dėmesį į
elektromagnetinio suderinamumo nuorodą dažnio
keitiklio valdymo žinyne (tik SC...FC modelyje).
Apsaugos nuo virštemperatūrio prijungimas /
siurblio sutrikimas
Siurblių apsauginius apvijų kontaktus (WSK) arba
trikdžių signalizavimo kontaktus (SCe AVC mode -
lis) galima prijungti prie gnybtų pagal jungimo
schemą.
Prie gnybtų nejunkite išorinės įtampos!
Analoginio siurblio valdymo signalo prijungimas
(tik modeliui SCe AVC)
Siurblių analoginių valdymo signalų (0–10 V) lai -
dus galima prijungti prie gnybtų pagal jungimo
planą. Naudokite ekranuotus laidus. Uždėkite
ekraną abejose pusėse (prie valdiklio naudokite
EMS kabelių priveržiklius).
Prie gnybtų nejunkite išorinės įtampos!
