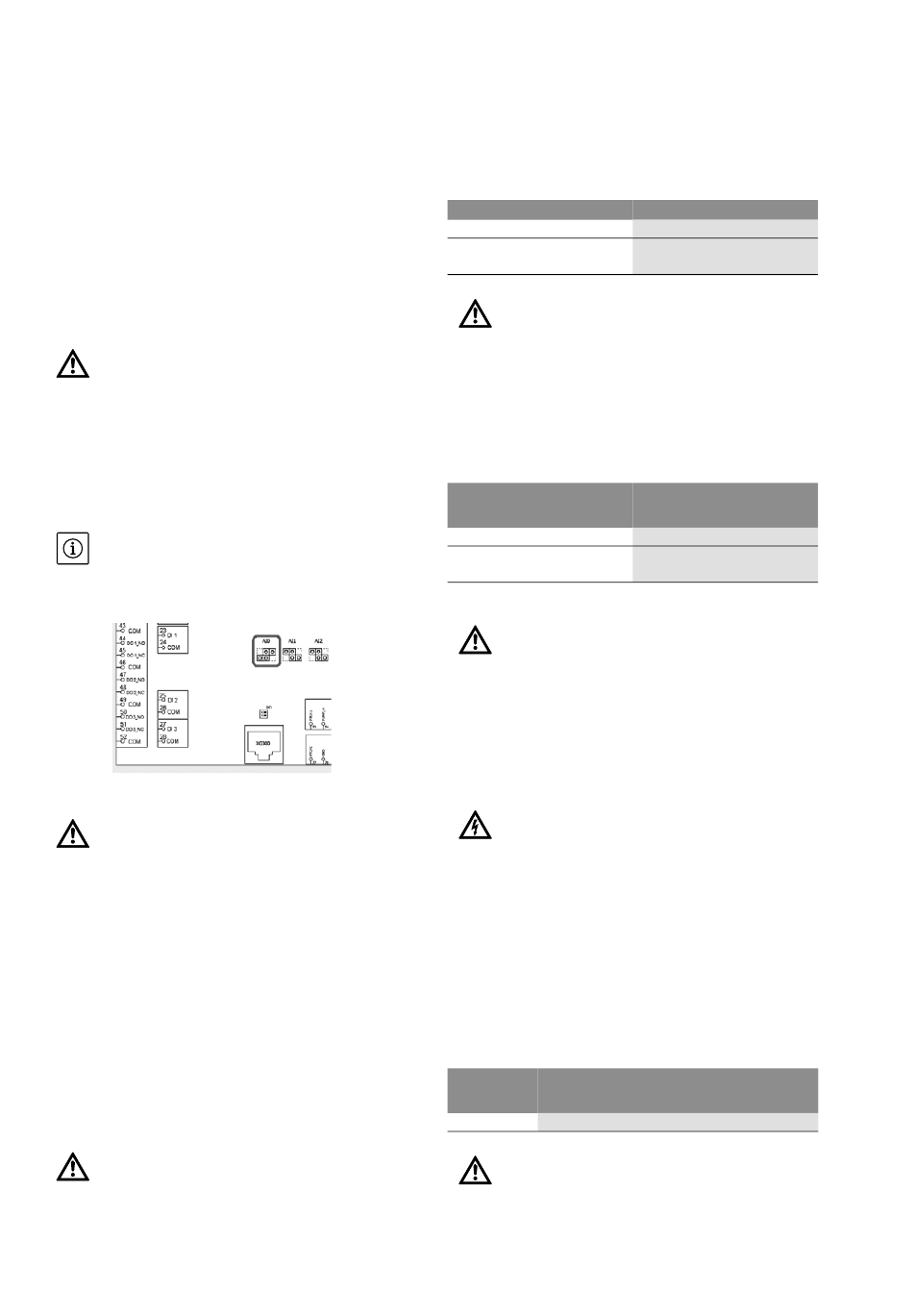

Kopnes savienojums ar sūkņa vadības sistēmu
(tikai modelis „SCe NWB")
Sūkņu kopnes savienojuma kabeli spailēm var pie-
vienot atbilstoši principshēmai. Izmantojiet ekra-
nētu CAN kabeli (viļņveida pretestība 120 omi) –
ekranējumu uzlieciet abās pusēs (vadības ierīces
pusē izmantojiet EMS kabeļu skrūvsavienojumus).
Atsevišķie sūkņu frekvences pārveidotājus kopnes
kabelim atbilstoši principshēmai pievieno paralēli.
Lai novērstu signāla atstarošanos, abās kabeļa
pusēs jāuzstāda terminēšanas elementi.
Šim mērķim nepieciešamos iestatījumus skatiet
(SCe vadības ierīces) principshēmā vai sūkņu
uzstādīšanas un ekspluatācijas instrukcijā
(frekvences pārveidotājam).
Nepieslēdziet spailēm ārēju spriegumu!
7.2.4 Spiediena devēji (sensori; sākotnējais un izejas
spiediens)
Pievienojiet sensorus spailēm atbilstoši prin-
cipshēmai.
• Izmantojiet ekranētu kabeli, ievietojiet ekranē-
jumu vienpusēji vadības ierīcē – lietojiet EMS
kabeļa skrūvsavienojumus (FM/WM) vai ekranē-
juma spailes (BM).
IEVĒRĪBAI:
• Var lietot izejas spiediena sensoru ar sprieguma
signālu (0/2-10 V).
Šādā gadījumā pamatshēmā jāiestata turpmākais
tiltslēga iestatījums:
un izvēlnē 5.2.2.0. jāveic attiecīgais iestatījums.
Nepieslēdziet spailēm ārēju spriegumu!
7.2.5 Attālinātas vēlamās vērtības pāriestatīšanas
analogā ieeja (izņemot „SCe NWB")
Uzdotās vērtības pārstatīšanu ar tālvadību var
veikt ar attiecīgajām spailēm atbilstoši prin-
cipshēmai, izmantojot analogo signālu (4 līdz
20 mA).
Izmantojiet ekranētu kabeli, ievietojiet ekranē-
jumu vienpusēji vadības iekārtā – lietojiet EMS
kabeļa skrūvsavienojumus (FM/WM) vai ekranē-
juma spailes (BM).
7.2.6 Uzdotās vērtības pārslēgšana
Uzdotās vērtības pārslēgšanu no 1. vēlamās vērtī-
bas uz 2. vēlamo vērtību atbilstoši principshēmai
var izraisīt ar bezpotenciāla kontaktu (aizvērējs)
un spailēm.
Nepieslēdziet spailēm ārēju spriegumu!
Uzstādīšanas un ekspluatācijas instrukcija Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Ārēja ieslēgšana/izslēgšana
Pēc tiltslēga noņemšanas (uzmontēts rūpnīcā),
izmantojot bezpotenciāla kontaktu (atvērējs) ar
attiecīgajām spailēm un atbilstoši principshēmai
ir iespējams pievienot attālinātu ieslēgšanas/
izslēgšanas ierīci.
Ārēja ieslēgšana/izslēgšana
Kontakts aizvērts:
Kontakts atvērts:
Nepieslēdziet spailēm ārēju spriegumu!
7.2.8 Aizsardzība nepietiekama ūdens daudzuma
gadījumā
Pēc tiltslēga noņemšanas (uzmontēts rūpnīcā),
izmantojot bezpotenciāla kontaktu (atvērējs) ar
attiecīgajām spailēm (atbilstoši principshēmai) ir
iespējams pievienot ierīci aizsardzībai nepietie-
kama ūdens daudzuma gadījumā.
Aizsardzība nepietiekama
ūdens daudzuma gadījumā
Kontakts aizvērts:
Kontakts atvērts:
Nepieslēdziet spailēm ārēju spriegumu!
7.2.9 Kopējie darbības ziņojumi/traucējuma ziņojumi
(SBM/SSM)
Izmantojot attiecīgās spailes, atbilstoši prin-
cipshēmai ir pieejami ārējiem ziņojumiem pare-
dzēti bezpotenciāla kontakti (pārslēdzēji).
Bezpotenciāla kontakti, maks. kontakta noslodze
250 V ~/1 A, min. kontakta noslodze 12 V/10 mA
BRĪDINĀJUMS! Elektriskās strāvas trieciena
draudi!
Dzīvībai bīstams spriegums pie šīm spailēm
saglabājas arī tad, ja ir izslēgts galvenais slēdzis.
7.2.10 Izejas spiediena faktiskās vērtības rādījums
Izmantojot attiecīgās spailes, atbilstoši prin-
cipshēmai ir pieejams ārējai izejas spiediena
faktiskās vērtības mērījuma/rādījumu ierīcei pare-
dzēts 0 līdz 10 V signāls. Šeit 0 līdz 10 V atbilst
spiediena sensora signālam, bet 0 – spiediena
sensora galīgajai vērtībai, piem.
Sensors Rādījuma spiediena
intervāls
16 bar 0 ... 16 bāri
Nepieslēdziet spailēm ārēju spriegumu!
