6.2.3 Ovládání spínacího přístroje
Ovládací prvky
• Hlavní vypínač – zapínání/vypínání (uzamyka -
telný v poloze „Vyp.")
• LCD displej zobrazuje provozní stavy čerpadel,
regulátoru a frekvenčního měniče. Pomocí ovlá -
dacího tlačítka se vybírají menu a zadávají para -
metry. Pro změnu hodnot resp. k procházení mezi
položkami jedné úrovně menu se knoflíkem otáčí,
zatímco pro výběr a potvrzení se musí stisknout:
Informace se na displeji zobrazují podle následují -
cího vzoru:
1
4
5
4

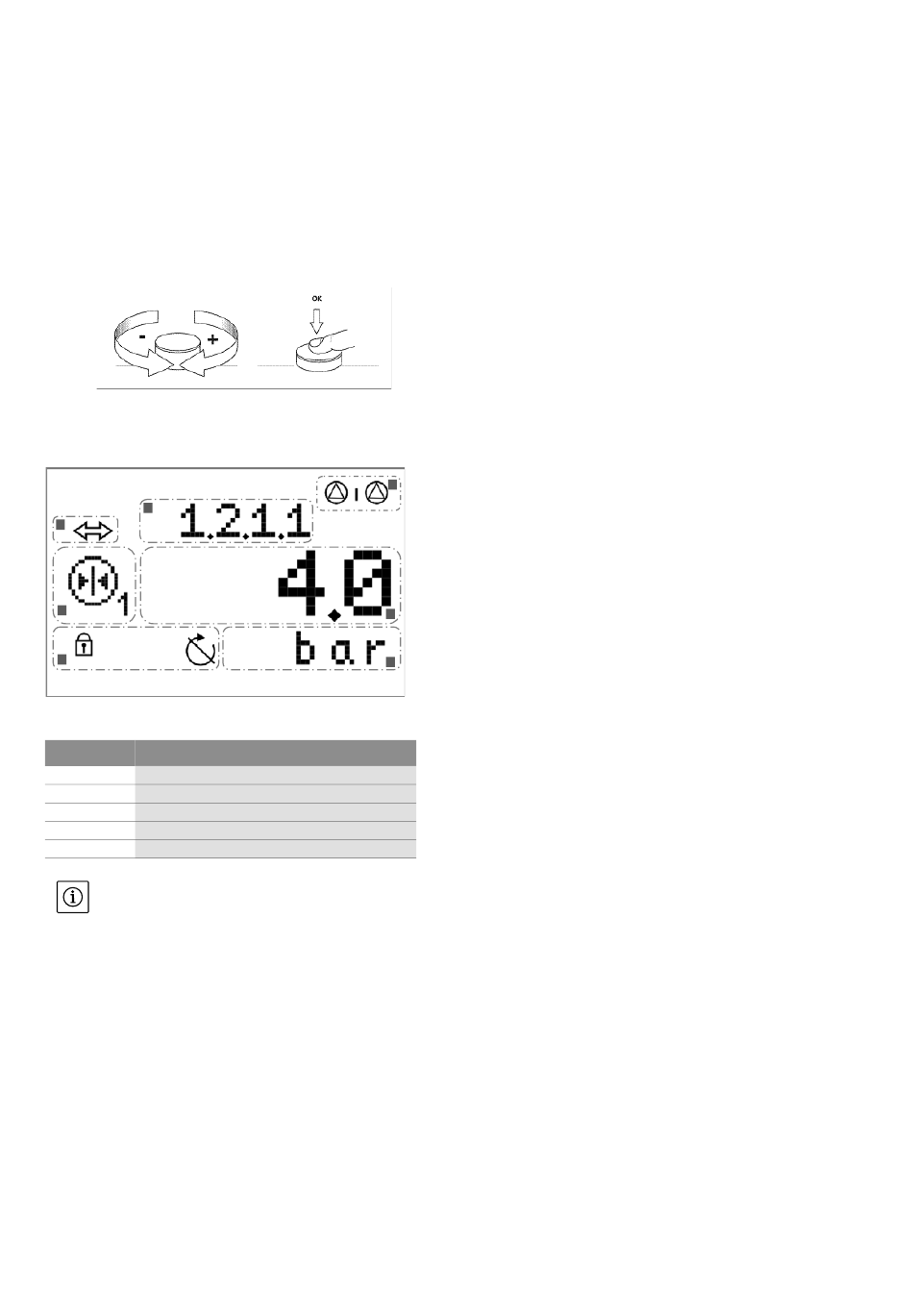

Fig. 9: Uspořádání displeje
Poz. Popis
1 Číslo menu
2 Zobrazená hodnota
3 Indikace jednotky
4 Standardní symboly
5 Grafické symboly
OZNÁMENÍ
• Podsvícení displeje se vypne po 6 minutách
neaktivity.
• Po 6 minutách bez ovládání přejde zobrazení dis -
pleje na hlavní obrazovku.
• Pokud svítí nebo bliká hned po zapnutí červená
poruchová LED, řiďte se údaji v chybových kódech
na displeji!
• Přehled všech symbolů naleznete v příloze!
