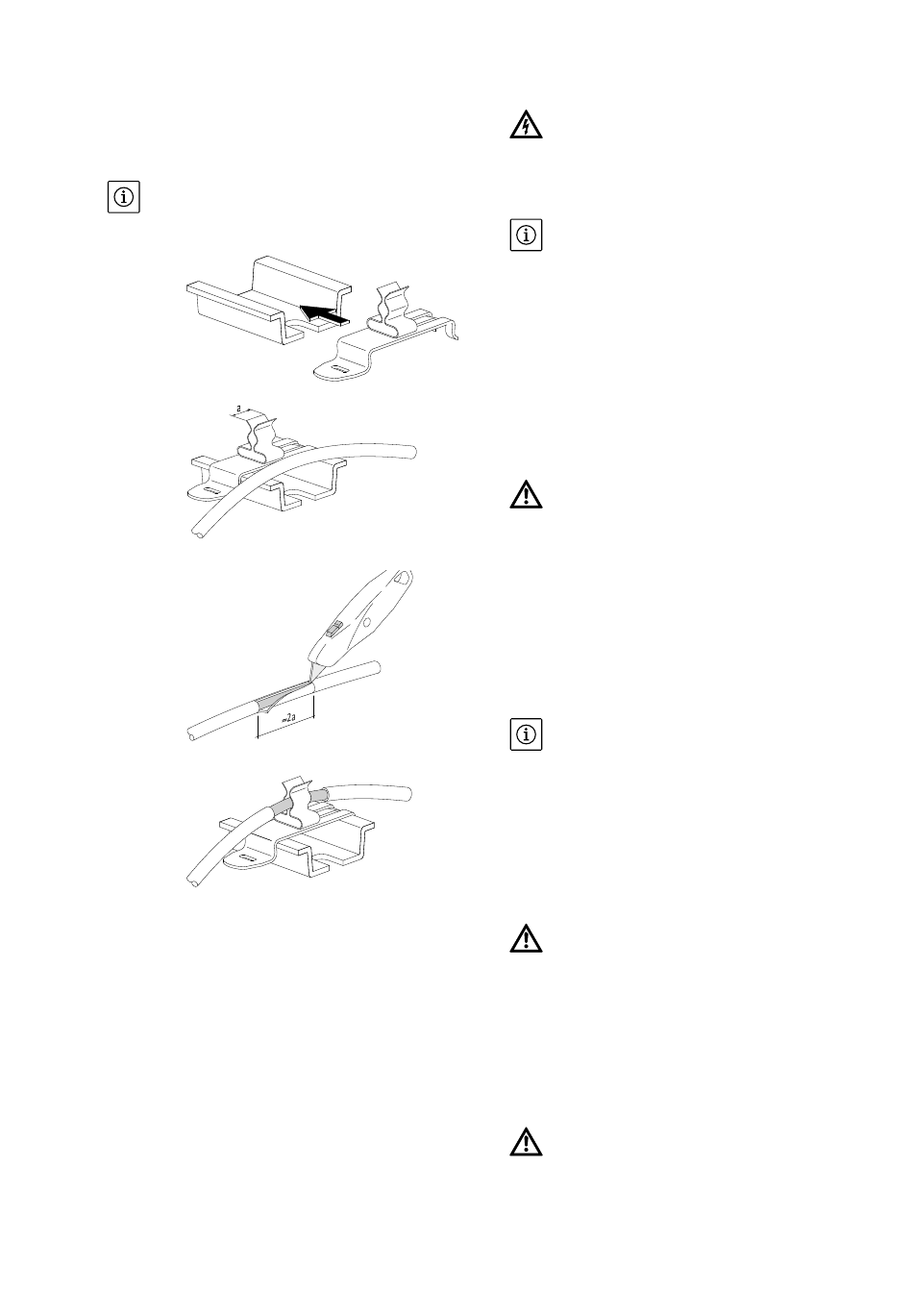

Kablo blendajlarının blendaj klemenslerine yerleş -
tirilmesi
• İlgili bağlantı için (bkz. 7.2.3 ve 7.2.4) blendaj
klemenslerinin kullanılması gerekiyorsa,
kablo blendajı aşağıdaki adımlar uygulanarak
yerleştirilmelidir.
DUYURU:
Kesiğin uzunluğu (Adım '3') kullanılan sıkıştırıcının
eni ile aynı ölçüde olmak zorundadır!
(1)
(2)
(3)
(4)
Kablo blendajlarının topraklama rayına yerleştiril -
mesi
Elektromanyetik uyumlu kablo bağlantıları veya
blendaj klemensleri kullanmadan blendajlı boru
hatları bağlandığında, kablo blendajı "Pigtail"
olarak kumanda cihazının topraklama rayına
yerleştirilmelidir.
36
7.2.2 Elektrik şebekesi bağlantısı
UYARI! Elektrik çarpma tehlikesi!
Ana şalter kapalı iken de besleme tarafında
hayati tehlikeye yol açabilecek voltaj mevcuttur.
• Şebeke tipi, akım türü ve elektrik şebekesi bağlan -
tısının gerilimi, regülasyon cihazının tip levhasının
üzerindeki verilerle uyumlu olmalıdır.
DUYURU:
Bağlı tüketicilerin sistem empedansına ve maks.
kumanda edilme/saate bağlı olarak gerilim dalga -
lanmaları ve/veya gerilim düşmeleri meydana
gelebilir (bkz. Ek 13.2).
• Şebeke sigortası, bağlantı şemasındaki bilgilere
göre
• 4 damarlı kablo (L1, L2, L3, PE) müşteri tarafından
sağlanacaktır. Bağlantı ana şaltere (Fig. 1a-e,
Poz. 1) veya daha yüksek güce sahip sistemlerde
bağlantı şemasına göre klemens bloklarına yapılır,
PE ise toprak barasına bağlanır
7.2.3 Pompa bağlantıları
Pompaların montaj ve kullanma kılavuzunu
dikkate alın!
Güç bağlantısı
Pompaların klemens bloklarına bağlantısı, bağlantı
şemasına göre gerçekleştirilmeli, koruyucu iletken
topraklama rayına bağlanmalıdır. Blendajlı motor
kabloları kullanın. SC...FC modelinde kablo blen -
dajını elektromanyetik uyumlu kablo bağlantısı
(FM/WM) veya blendaj klemensleri (BM) üzerine
yerleştirin.
DUYURU
Pompa bağlantı hatları fabrika tarafından teslim
edilen ölçünün dışında uzatıldığında, frekans
konvertörünün kullanım kılavuzundaki EMU bilgisi
dikkate alınmalıdır (sadece SC...FC modelinde).
Aşırı sıcaklık koruması bağlantısı/pompa arızası
Pompaların termik sargı kontakları (WSK) veya
arıza sinyali kontakları ("SCe AVC" modeli) kle -
menslere, bağlantı şemasına göre bağlanabilir.
Klemenslere yabancı gerilim bağlamayın!
Analog pompa kumanda sinyali bağlantısı
(sadece "SCe AVC" modelinde)
Pompaların analog kumanda sinyalleri (0-10V)
için bağlantı kabloları, bağlantı şemasına göre
klemenslere bağlanabilir. Blendajlı kablolar
kullanın. Blendajı iki tarafa yerleştirin (kumanda
cihazında elektromanyetik uyumlu kablo
bağlantıları kullanın).
Klemenslere yabancı gerilim bağlamayın!
