Níveis de operação
A parametrização do aparelho de distribuição está
dividida nas áreas de menu EASY e EXPERT.
Para um arranque rápido com a utilização das defi-
nições de fábrica, basta o ajuste do valor nominal
1 na área EASY.
Se desejar alterar outros parâmetros, bem como
ler os dados do aparelho, deve utilizar a área
EXPERT.
O nível de menu 7.0.0.0 está reservado ao serviço
de assistência da Wilo.
7 Instalação e ligação elétrica
A instalação e a ligação elétrica devem ser reali-
zadas de acordo com as normas locais e apenas
por pessoal qualificado!
ATENÇÃO! Perigo de danos pessoais!
O cumprimento das normas de prevenção de
acidentes é obrigatório.
ATENÇÃO! Perigo de choque elétrico!
Os potenciais riscos provocados por energia
elétrica devem ser eliminados.
Devem ser cumpridos os regulamentos da ERSE
e empresa produtora e distribuidora de energia
por exemplo a EDP.
7.1 Instalação
• Instalação na estrutura básica, FM (frame mounted):
Nos sistemas compactos de aumento de pressão,
o aparelho de distribuição (conforme a série do
sistema) pode ser montado na estrutura básica
da instalação compacta com 5 parafusos M10.
• Aparelho vertical, BM (base mounted): O aparelho
vertical é colocado isolado sobre uma superfície
plana (com suficiente capacidade de carga). Na
versão padrão, existe um pedestal de montagem
com 100 mm de altura para a entrada do cabo.
Estão disponíveis outros pedestais mediante
pedido.
• Instalação numa consola (vertical), WM
(wall mounted): Nos sistemas compactos de
aumento de pressão, o aparelho de distribuição
(conforme a série do sistema) pode ser montado
numa consola com 4 parafusos M8.
Manual de instalação e funcionamento Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2 Ligação elétrica
ATENÇÃO! Perigo de choque elétrico
A ligação elétrica deve ser realizada por
um eletricista autorizado por uma empresa
produtora e distribuidora de energia local,
de acordo com os regulamentos locais em vigor
[p. ex., normas da associação alemã VDE].
AVISO:
Todos os cabos a ligar devem ser inseridos e
fixados sem tensão no aparelho de distribuição
através de prensa-fios (tipo de instalação FM e
WM) ou chapas de entrada de cabos (tipo de
instalação BM).

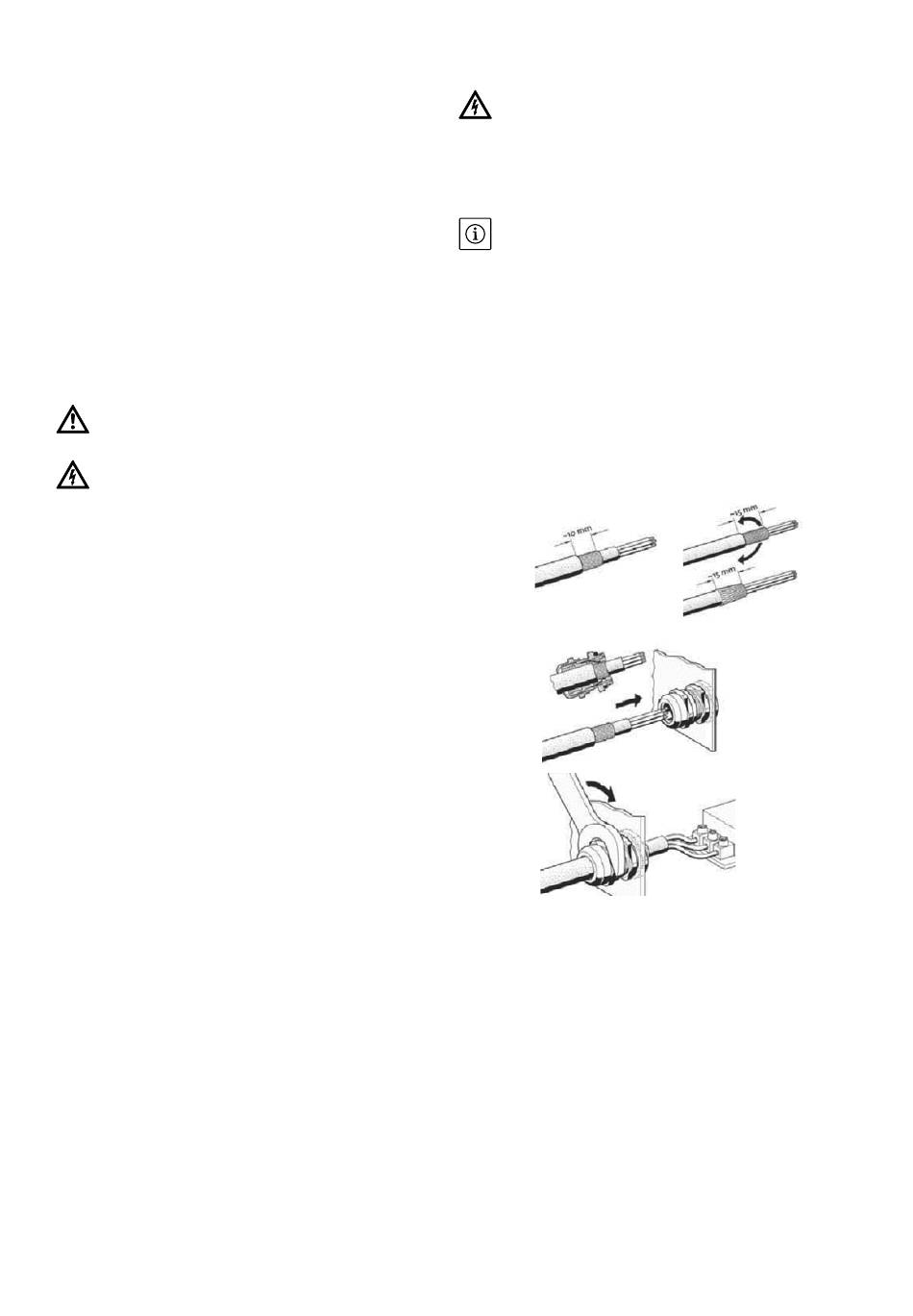

7.2.1 Colocação de blindagens de cabos
Colocação de blindagens de cabos nos prensa-
fios de compatibilidade eletromagnética
Se a respetiva ligação (ver 7.2.3 e 7.2.4) requerer
a utilização de prensa-fios com compatibilidade
eletromagnética, a blindagem do cabo deve ser
colocada de acordo com os seguintes passos.
(1)
(2)
(3)
