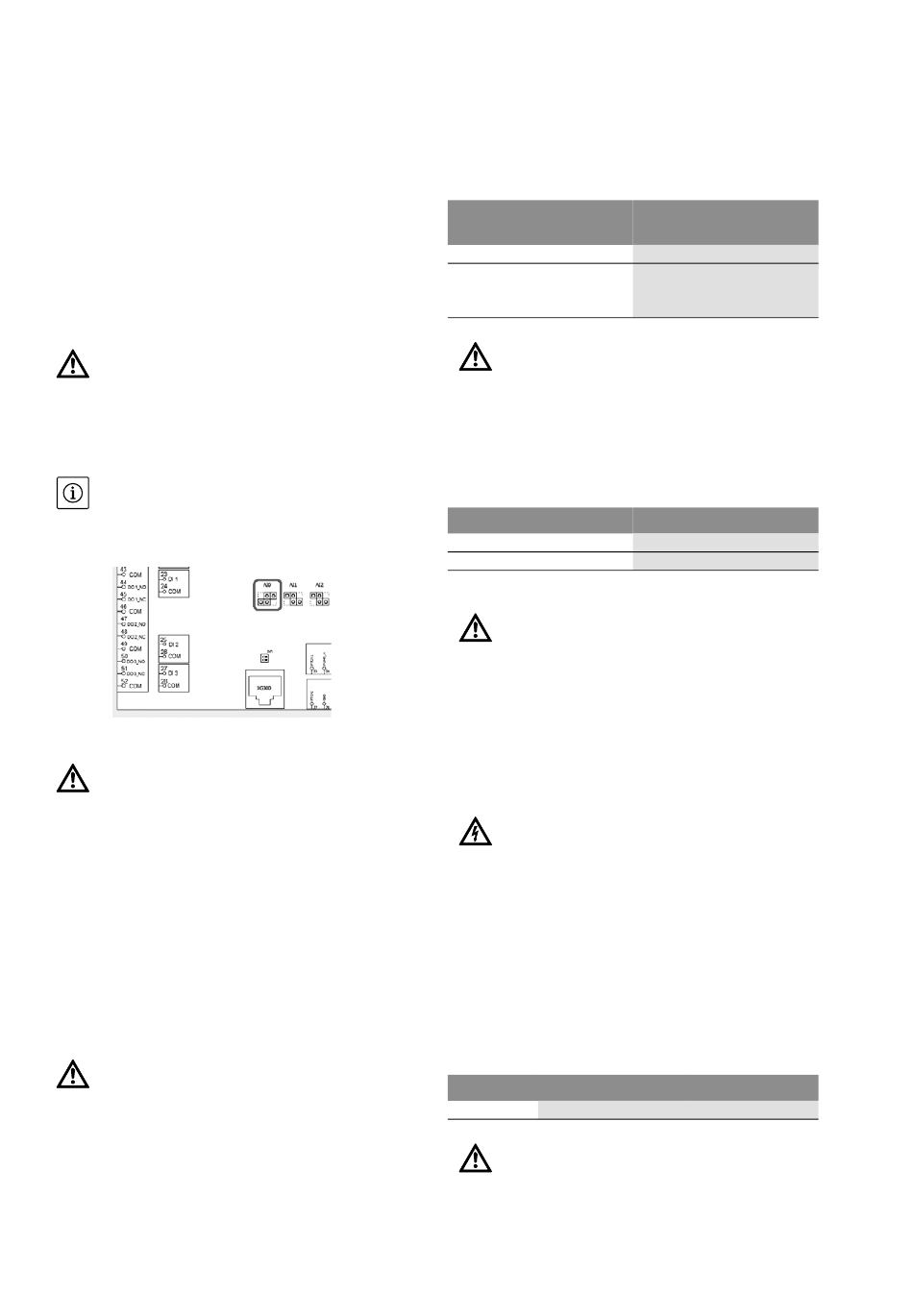

Pumpun ohjauksen väyläyhteyden liitäntä
(vain malli "SCe NWB")
Pumppujen väyläyhteysjohto voidaan yhdistää
liittimiin kytkentäkaavion mukaan. Käytä suojat-
tua CAN-johtoa (akselivastus 120 ohmia) –
asenna suojaus molemmille puolille (käytä
EMC-kaapeliläpivientejä säätölaitteessa).
Yksittäiset pumpun taajuusmuuttajat liitetään
kytkentäkaavion mukaisesti rinnan väyläjohtoon.
Johto on terminoitava molemmista päistä signaa-
liheijastumien välttämiseksi.
Tätä varten vaadittavat asetukset löytyvät
kytkentäkaaviosta (SCe-säätölaitteen) tai
pumppujen asennus- ja käyttöohjeesta (taajuus-
muuttajan).
Liittimiin ei saa johtaa vierasta jännitettä!
7.2.4 Paineanturi (anturit; esi- ja lähtöpaine)
Yhdistä anturit liittimiin kytkentäkaavion mukaan.
• Käytä suojattua kaapelia, asenna säätölaitteeseen
yksipuolinen suoja – käytä EMC-kaapeliläpivien-
tejä (FM/WM) tai suojaklipsejä (BM).
HUOMAUTUS:
• Järjestelmässä voidaan käyttää lähtöpaineanturia
jännitesignaalilla (0/2–10 V).
Tässä tapauksessa peruspiirilevyltä on valittava
seuraava jumpperiasetus:
ja valikossa 5.2.2.0 tehtävä vastaava asetus.
Liittimiin ei saa johtaa vierasta jännitettä!
7.2.5 Asetusarvon etäsäädön analoginen tulo
(paitsi "SCe NWB")
Asetusarvon etäsäätö voidaan toteuttaa vastaa-
villa liittimillä kytkentäkaavion mukaan analogisen
signaalin (4...20 mA) välityksellä.
Käytä suojattua kaapelia, asenna kytkentärasiaan
yksipuolinen suoja – käytä EMC-kaapeliläpivien-
tejä (FM/WM) tai suojaklipsejä (BM).
7.2.6 Asetusarvon vaihto
Asetusarvon 1 vaihtaminen asetusarvoon 2 voi-
daan pakottaa vastaavilla liittimillä kytkentäkaa-
vion mukaan potentiaalivapaalla koskettimella
(sulkeutuva kosketin).
Liittimiin ei saa johtaa vierasta jännitettä!
Asennus- ja käyttöohje Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Ulkoinen päälle- ja poiskytkentä
Etäkäynnistys ja -sammutus voidaan yhdistää
vastaavilla liittimillä kytkentäkaavion mukaan
sillan (esiasennettu tehtaalla) poistamisen jäl-
keen potentiaalivapaalla koskettimella (avautuva
kosketin).
Ulkoinen päälle- ja
poiskytkentä
Kosketin suljettu:
Kosketin avoin:
Liittimiin ei saa johtaa vierasta jännitettä!
7.2.8 Kuivakäyntisuoja
Kuivakäyntisuojatoiminto voidaan yhdistää vas-
taavilla liittimillä (kytkentäkaavion mukaan) sillan
(esiasennettu tehtaalla) poistamisen jälkeen
potentiaalivapaalla koskettimella (avautuva
kosketin).
Kuivakäyntisuoja
Kosketin suljettu:
Kosketin avoin:
Liittimiin ei saa johtaa vierasta jännitettä!
7.2.9 Koontikäyttö-/yleishälytysilmoitukset
(SBM/SSM)
Potentiaalivapaat koskettimet (vaihtokosketti-
met) ovat käytettävissä vastaavilla liittimillä kyt-
kentäkaavion mukaan ulkoisia ilmoituksia varten.
Potentiaalivapaat koskettimet, koskettimen mak-
simikuormitus 250 V~ / 1 A, koskettimen minimi-
kuormitus 12 V / 10 mA
VAROITUS! Sähköiskun vaara!
Myös pääkytkimen ollessa kytkettynä pois
päältä voi näissä liittimissä olla hengenvaaralli-
nen jännite.
7.2.10 Lähtöpaineen todellisen arvon näyttö
Signaali 0...10 V on käytettävissä vastaavilla liitti-
millä kytkentäkaavion mukaan tämänhetkisen
lähtöpaineen todellisen arvon ulkoista mittaus-/
näyttömahdollisuutta varten. Tässä 0...10 V
vastaa paineanturisignaalia 0 ... paineanturin
loppuarvo. Esim.
Anturi Näyttöpainealue
16 bar 0 ... 16 bar
Liittimiin ei saa johtaa vierasta jännitettä!
Suomi
Automaattikäyttö PÄÄLLÄ
Automaattikäyttö POIS
PÄÄLTÄ, ilmoitus symbolilla
näytöllä
ei vedenvähyyttä
vedenvähyys
Jännite/paine
1 V = 1,6 bar
