Srpski

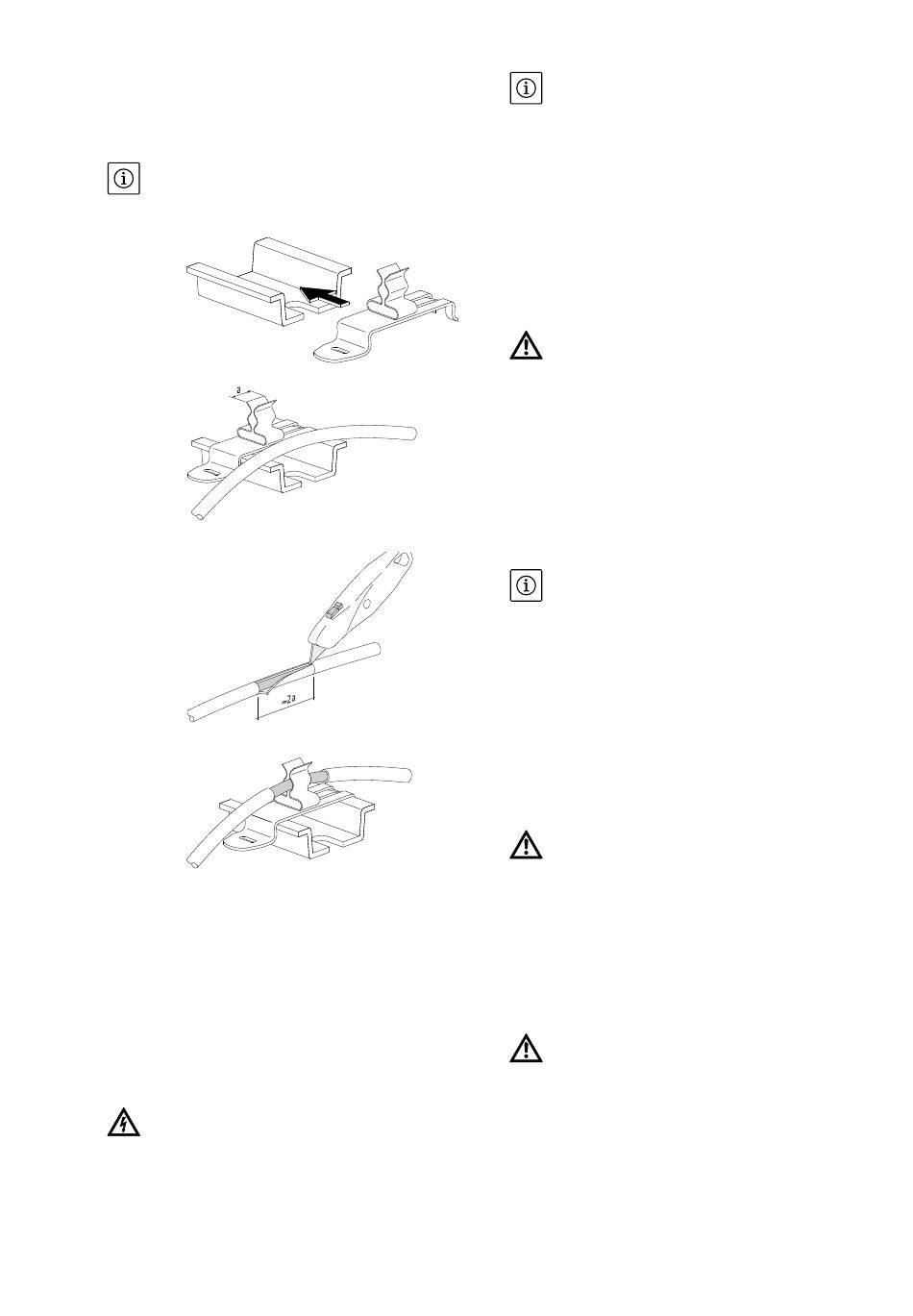

Postavljanje kablovskih oklopa na držače za oklop
• Ako odgovarajući priključak (vidi 7.2.3 i 7.2.4)
zahteva upotrebu držača za oklop, onda se
kablovski oklop postavlja u skladu sa sledećim
koracima.
NAPOMENA:
Dužina reza (korak '3') mora tačno da odgovara
širini korišćenog držača!
(1)
(2)
(3)
(4)
Postavljanje kablovskih oklopa na šinu za
uzemljenje
Kod priključivanja oklopljenih vodova bez
korišćenja EMC navojnih kablovskih priključaka
ili držača oklopa kablovski oklop se polaže na šinu
za uzemljenje upravljačkog uređaja kao takozvani
„Pigtail".
7.2.2 Mrežni priključak
UPOZORENJE! Opasnost od strujnog udara!
Čak i kod isključenog glavnog prekidača, na
strani napajanja postoji napon opasan po život.
• Oblik mreže, vrsta struje i napon mrežnog
priključka moraju odgovarati podacima na
natpisnoj pločici regulacionog uređaja.
36
NAPOMENA:
U zavisnosti od impedanse sistema i maks. broja
povezivanja na sat priključenog potrošača
može doći do oscilacija i/ili smanjenja napona
(vidi dodatak 13.2).
• Osigurač sa mrežne strane u skladu sa podacima
iz dijagrama ožičenja
• 4-žilni kabl (L1, L2, L3, PE) treba da obezbediti
na objektu. Povezivanje se obavlja na glavnom
prekidaču (Fig. 1a-e, poz. 1) odn., kod postrojenja
veće snage, na priključne stezaljke u skladu sa
dijagramom ožičenja, PE na šini za uzemljenje
7.2.3 Priključci pumpe
Pridržavati se uputstva za ugradnju i upotrebu
pumpi!
Povezivanje na napajanje
Povezivanje pumpi treba obaviti na priključnim
stezaljkama u skladu sa dijagramom ožičenja,
a kabl za uzemljenje treba povezati na šinu
za uzemljenje. Koristite oklopljene kablove za
motore. U verziji SC...FC kablovski oklop položiti
na EMC navojni kablovski uvodnik (FM/WM),
odn. držač okopa (BM).
NAPOMENA
Kod produženja priključnih vodova pumpi preko
fabrički isporučenih dimenzija treba uzeti u obzir
napomenu o elektromagnetnoj kompatibilnosti
(EMC) u priručniku za rukovanje frekventnim
regulatorom (samo kod verzije SC...FC).
Povezivanje zaštite od previsoke temperature/
smetnje na pumpi
Termički zaštitni kontakti namotaja (WSK),
odn. kontakti za signalizaciju smetnji (verzija
„SCe AVC") kod pumpi mogu se povezati na
stezaljke u skladu sa dijagramom ožičenja.
Ne dovoditi nikakav strani napon na stezaljke!
Priključak analognog upravljačkog signala
pumpe (samo verzija „SCe AVC")
Priključni vodovi za analogne upravljačke signale
pumpi (0 – 10 V) mogu da se povežu na stezaljke
u skladu sa dijagramom ožičenja. Koristiti
oklopljene kablove. Oklop položiti obostrano
(koristiti EMC navojne kablovske uvodnike na
upravljačkom uređaju).
Ne dovoditi nikakav strani napon na stezaljke!
