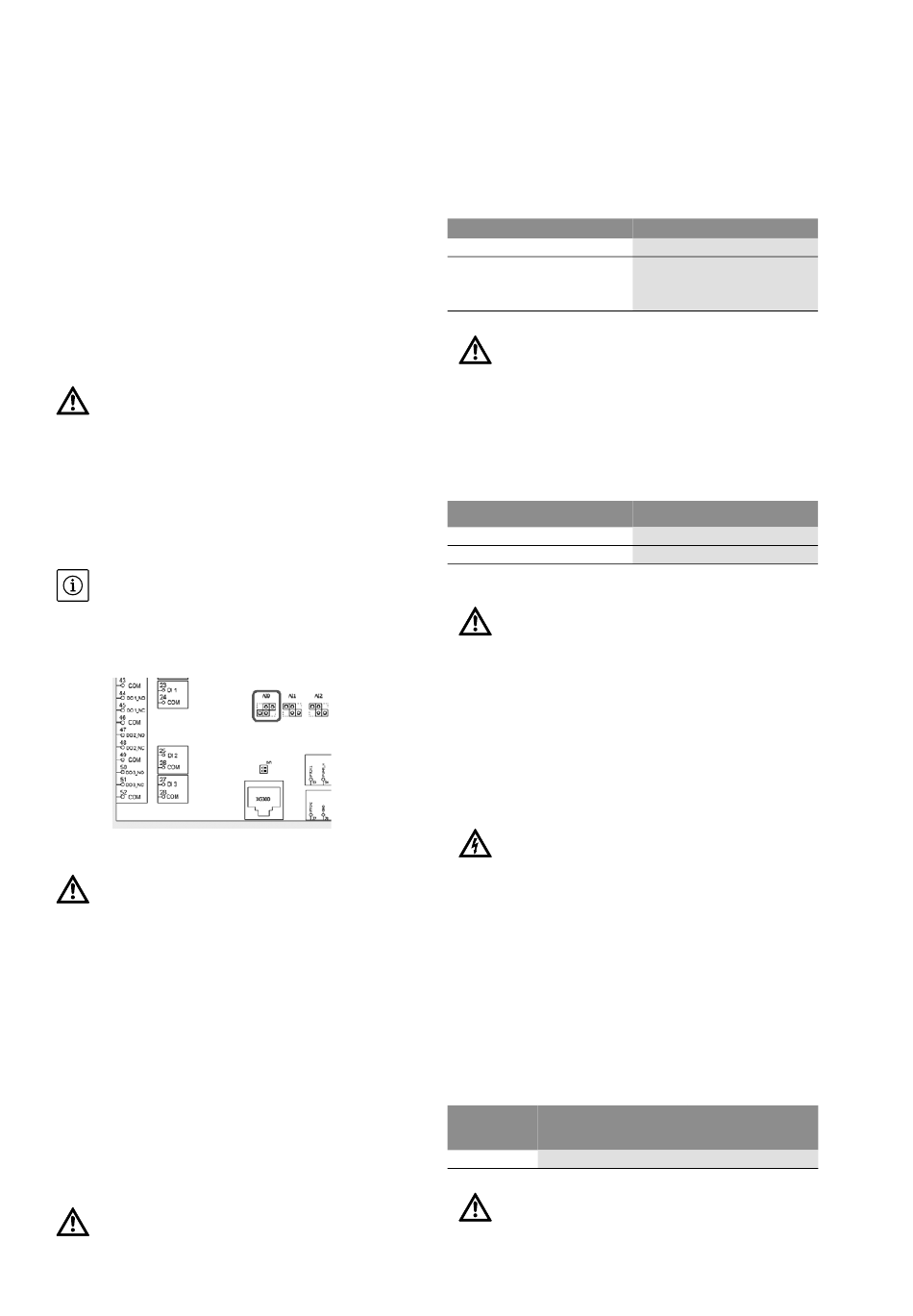

Conexiune magistrală la comanda pompelor
(numai versiunea „SCe NWB")
Conducta de conexiune a magistralei pompelor
poate fi conectată la borne conform schemei
electrice. Utilizați o conductă CAN ecranată
(impedanță caracteristică de 120 Ohm) - Aplicați
ecranarea pe ambele părți (la panoul electric,
utilizați presetupe pentru cablu EMC).
Convertizoarele de frecvență individuale ale pom -
pelor se conectează conform schemei electrice
în paralel cu conducta magistralei. Pentru a evita
reflexii ale semnalelor, conducta trebuie delimi -
tată la fiecare capăt.
Reglările necesare în acest sens pot fi consultate
din schema electrică (pentru panoul electric SCe),
respectiv din instrucțiunile de montaj și exploatare
ale pompelor (pentru convertizorul de frecvență).
Nu aplicați tensiuni externe la borne!
7.2.4 Senzorul de presiune (senzori; presiune
la intrare și presiune la ieșire)
Conectați senzorii la borne conform schemei
electrice.
• Utilizați un cablu ecranat, aplicați pe o singură
parte ecranare în panoul electric - utilizați prese -
tupe pentru cablu EMC (FM/WM), respectiv cleme
de ecranare (BM).
NOTĂ:
• Există posibilitatea utilizării unui senzor de presi -
une la ieșire cu semnal de tensiune (0/2-10 V).
În acest caz, trebuie selectată următoarea setare
a jumperului de pe placa de circuite imprimate
de bază:
și în meniul 5.2.2.0 trebuie efectuată setarea aferentă.
Nu aplicați tensiuni externe la borne!
7.2.5 Intrare analogică pentru reglarea de la distanță
a valorilor impuse (cu excepția „SCe NWB")
Prin intermediul bornelor corespunzătoare
(conform schemei electrice), se poate realiza o
reglare de la distanță a valorii impuse, printr-un
semnal analogic (4...20 mA).
Utilizați un cablu ecranat, aplicați pe o singură
parte ecranare în panoul de protecție și automati -
zare - utilizați presetupe pentru cablu EMC
(FM/WM), respectiv cleme de ecranare (BM).
7.2.6 Comutarea la valoarea impusă
Prin intermediul bornelor corespunzătoare, conform
schemei electrice, se poate forța o comutare a valo -
rii impuse 1 pe valoarea impusă 2, cu ajutorul unui
contact fără potențial (contact normal deschis).
Nu aplicați tensiuni externe la borne!
Instrucțiuni de montaj și exploatare Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Pornire/oprire externă
Prin intermediul bornelor corespunzătoare,
conform schemei electrice, după îndepărtarea
punții (premontată din fabrică) se poate conecta
un sistem de pornire/oprire de la distanță, cu aju -
torul unui contact fără potențial (contact normal
închis).
Pornire/oprire externă
Contact închis:
Contact deschis:
Nu aplicați tensiuni externe la borne!
7.2.8 Protecția la lipsa apei
Prin intermediul bornelor corespunzătoare, con -
form schemei electrice, după îndepărtarea punții
(premontată din fabrică) se poate conecta o func -
ție de protecție la lipsa apei, cu ajutorul unui
contact fără potențial (contact normal închis).
Protecția la lipsa apei
Contact închis:
Contact deschis:
Nu aplicați tensiuni externe la borne!
7.2.9 Semnalizări generale de funcționare/semnalări
generale de defecțiune (SBM/SSM)
Prin intermediul bornelor corespunzătoare, con -
form schemei electrice, sunt disponibile contacte
fără potențial (contacte bipoziționale) pentru
semnalizări externe.
Contacte fără potențial, încărcare max. a contac -
tului 250V ~ / 1 A, încărcare min. a contactului
12 V / 10 mA
AVERTISMENT! Pericol de electrocutare!
Chiar și atunci când comutatorul principal este
deconectat, la aceste borne poate exista tensi -
une care poate cauza moartea.
7.2.10 Afișare valoare reală a presiunii de ieșire
Prin intermediul bornelor corespunzătoare, con -
form schemei electrice, este disponibil un semnal
de 0...10 V pentru o posibilitate externă de măsu -
rare/afișare a valorii reale a presiunii de ieșire.
0...10 V corespund unui semnal la senzorul de pre -
siune între 0 ...valoarea maximă a senzorului de
presiune, de ex.
Senzor Domeniul de presiuni
afișate
16 bar 0 ... 16 bar
Nu aplicați tensiuni externe la borne!
Română
Sistem automat PORNIT
Sistem automat OPRIT,
semnalizare prin simbol
pe display
fără lipsa apei
lipsa apei
Tensiune/presiune
1 V = 1,6 bar
