DEU
5.

Installation

A
B

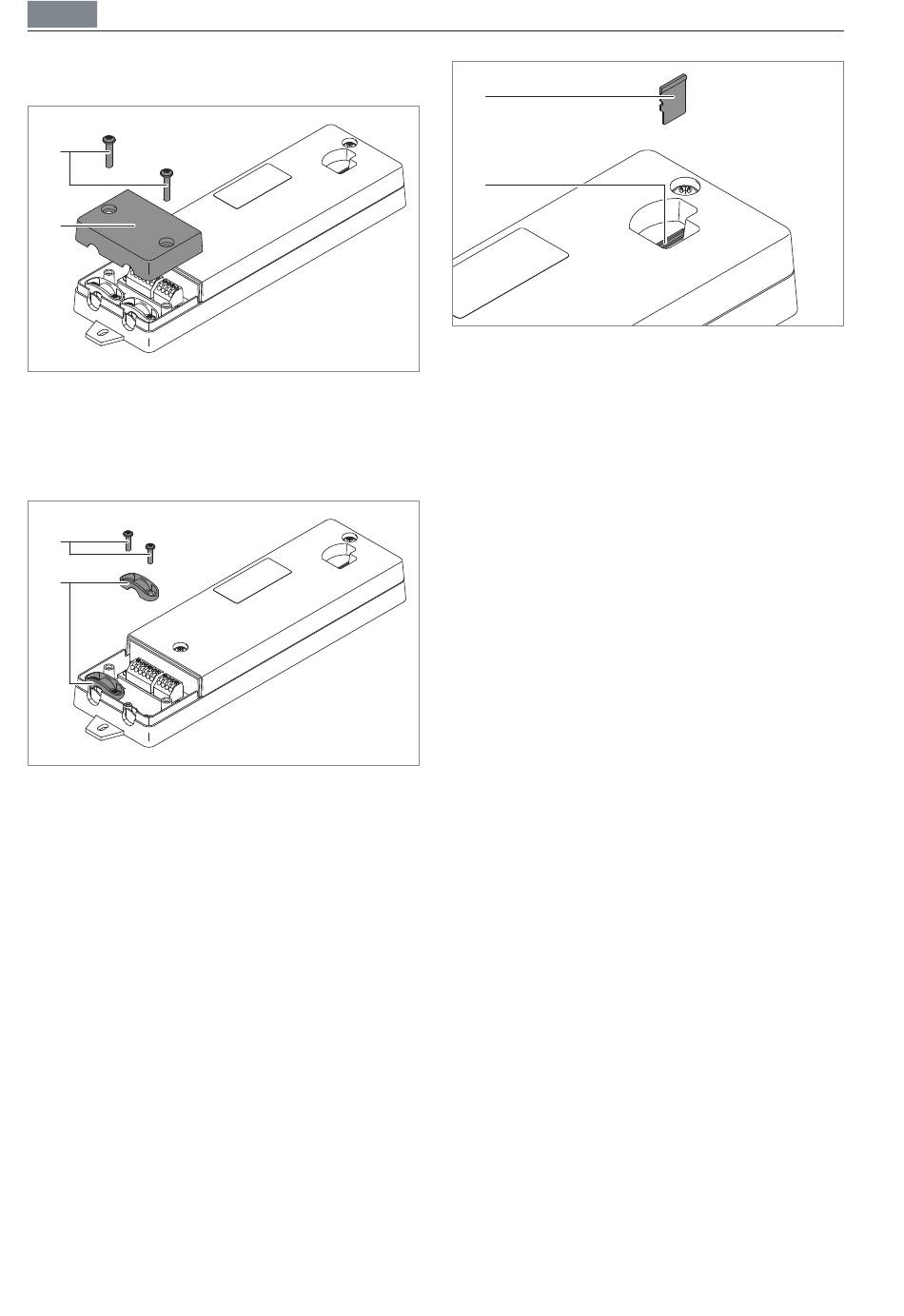

Fig. 3: Abdeckung entfernen.
X Lösen Sie die Schrauben A an der Abde-
ckung B am NET-Modul und entfernen
Sie die Abdeckung, siehe Fig. 3.
C
D
Fig. 4: Zugentlastungen entfernen.
X Lösen Sie die Schrauben C an den Zug-
entlastungen D und entfernen Sie die
Zugentlastungen, siehe Fig. 4.
X Wählen Sie den gewünschten Anwen-
dungsfall, siehe Kapitel 6 „Anwen-
dungsfälle" , Seite 9.
X Schließen Sie Anschlussleitungen mit
einem Leitungsquerschnitt von 0,5 mm²
bis 1,5 mm² nach dem Anschluss-
schema des Anwendungsfalls an das
NET-Modul an.
X Klemmen Sie die Anschlussleitungen
mit den Zugentlastungen an das NET-
Modul.
X Montieren Sie die Abdeckung wieder
an das NET-Modul.
8
E
F
Fig. 5: SD-Karte stecken.
X Stecken Sie die Speicherkarte E in den
Steckplatz F des NET-Moduls, siehe
Fig. 5.
X Versorgen Sie das NET-Modul mit Span-
nung.
Installation
