Casi applicativi
6.5

Modulo NET come utente DALI nella gestione degli edifici

In questo caso applicativo l'unità di controllo modulo NET viene impiegata quale utente
completo DALI (slave) nella gestione degli edifici (master). In questo modo ciascun modulo
NET può essere indirizzato mediante DALI.
NOTA: nei moduli NET, gli scenari 15 e 14 sono occupati in maniera fissa per la "funzione
boost" e l'"andamento della giornata" e non possono essere modificati. Lo scenario 13
è occupato per lo "spegnimento" ma può essere modificato.
Componenti
Gestione degli edifici, ad esempio gateway DALI
ƒ
Apparecchi d'illuminazione
ƒ
- Con alimentazione interna di tensione: max. 16 ballast elettronici per ciascun
modulo NET
- Con alimentazione esterna di tensione DALI: max 64 ballast elettronici per cia-
scun modulo NET
Modulo/i NET
ƒ

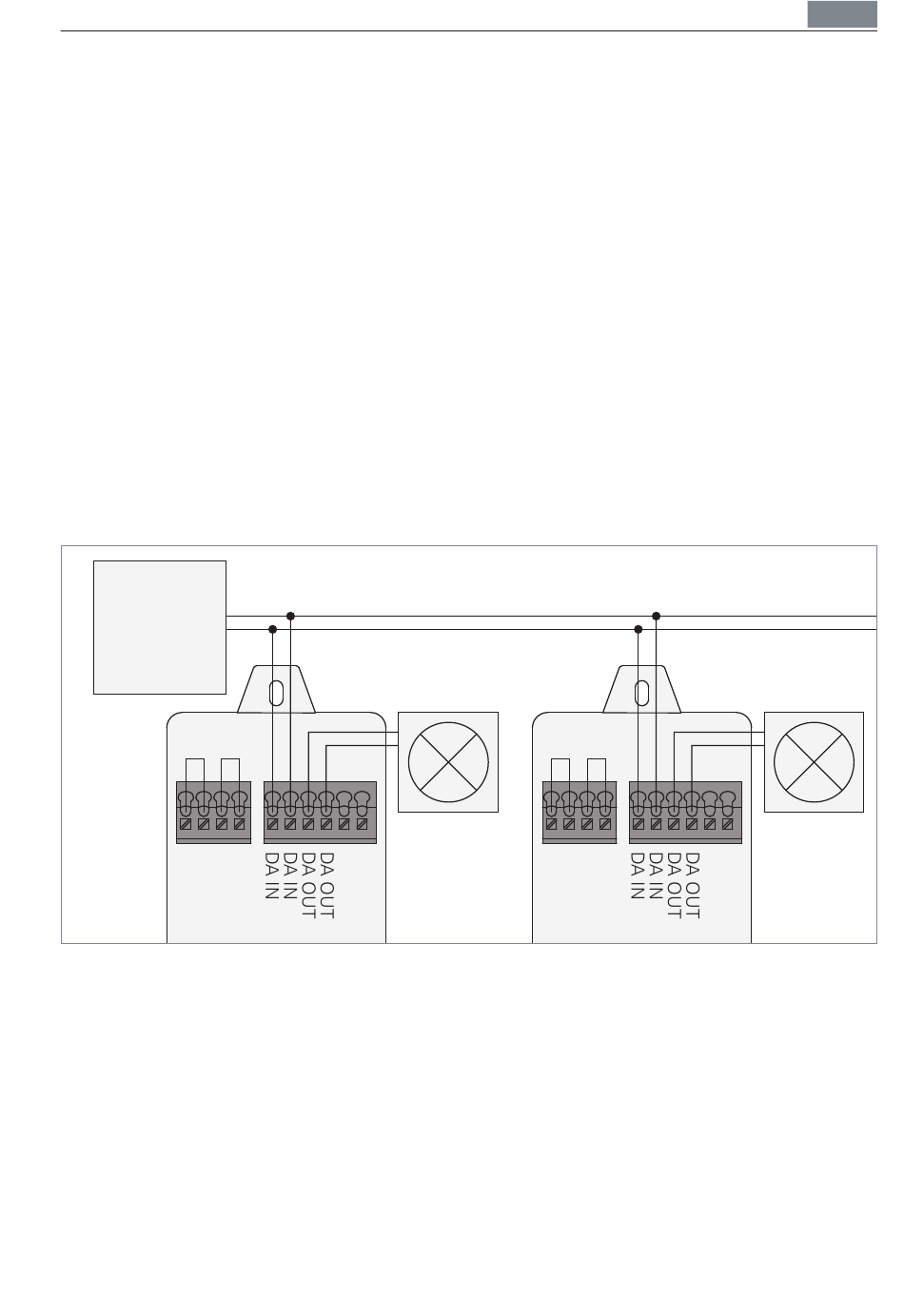

Schema di collegamento
PE
DALI-
Gateway
Fig. 11: Schema di collegamento. Modulo NET come utente DALI nella gestione degli edifici.
