Accensione, spegnimento e boost VTL

In questo caso operativo VTL può essere comandato mediante un modulo esterno per
scenari DALI. I tasti possono essere occupati con funzioni, come ad esempio la funzione
boost, con cui gli apparecchi d'illuminazione vengono fatti funzionare a pieno regime a
circa 4000 K.
Componenti
Modulo per scenari DALI (scenari 15, 14, 13 ... 0)
ƒ
NOTA: nei moduli NET, gli scenari 15 e 14 sono occupati in maniera fissa e non pos-
sono essere modificati. Lo scenario 13 è occupato, ma può essere modificato.
Configurazione:
- Scenario 15 = funzione boost
- Scenario 14 = andamento della giornata
- Scenario 13 = spegnimento
Alimentazione di tensione DALI
ƒ
Apparecchi d'illuminazione
ƒ
- Con alimentazione interna di tensione: max. 16 ballast elettronici
- Con alimentazione esterna di tensione: max 64 ballast elettronici
Modulo NET
ƒ
Schema di collegamento
PE PE
N
L
DA
DA
DA
PS

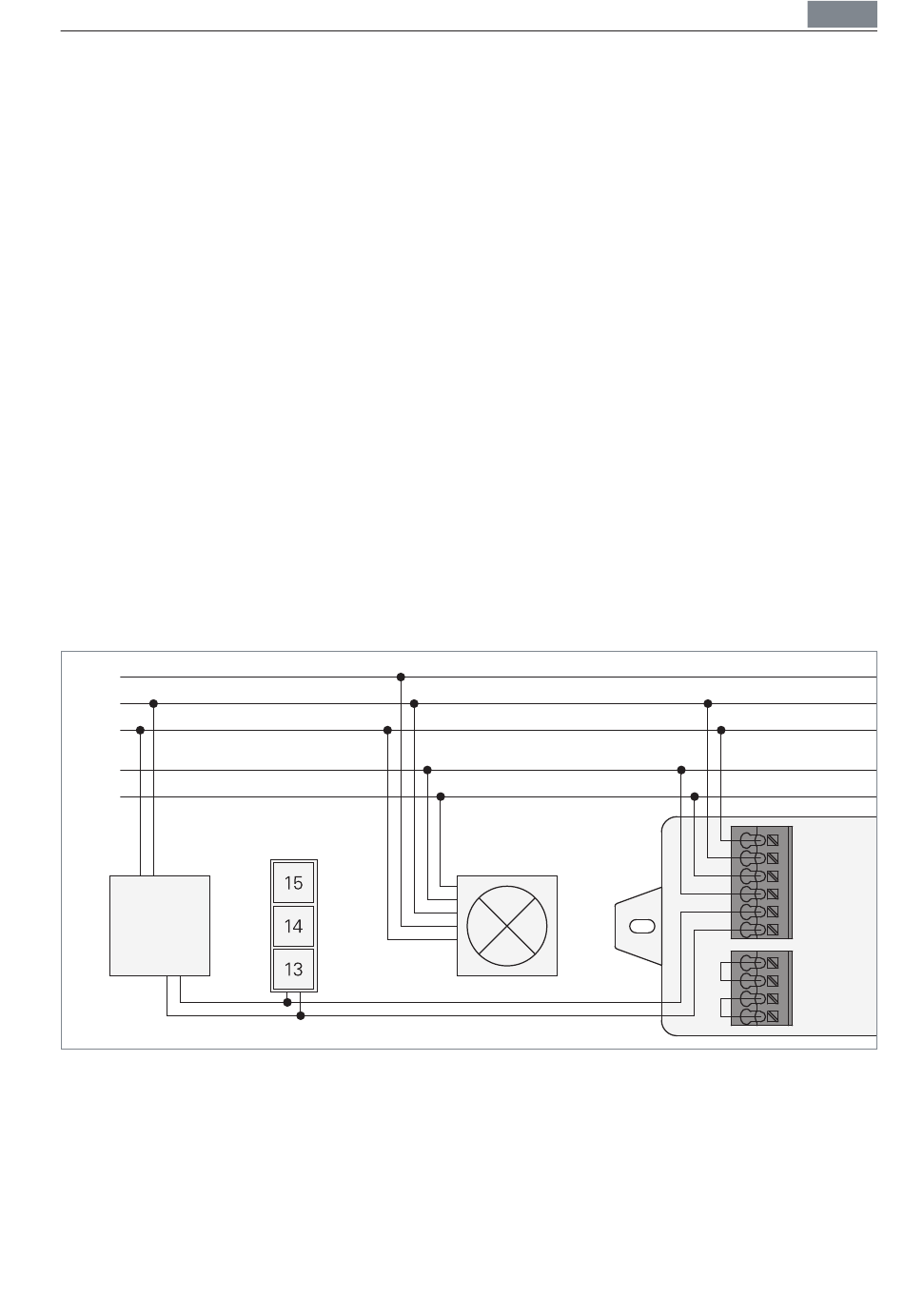

Fig. 8: Schema di collegamento: accensione e spegnimento VTL e funzione boost, alimentazione
interna di tensione.
CONSIGLIO: se si utilizza l'alimentazione esterna di tensione DALI per i cavi DALI, si
può utilizzare l'alimentazione interna di tensione del modulo NET per il modulo per sce-
nari DALI, vedi Fig. 9.
