Anwendungsfälle
6.3

VTL Ein-/Ausschalten und Boost

Bei diesem Anwendungsfall kann VTL über ein externes DALI-Szenenmodul bedient wer-
den. Dabei können die Tasten mit Funktionen belegt werden, wie zum Beispiel der Boost-
Funktion, bei der die Leuchten mit voller Leistung bei ca. 4000 K betrieben werden.
Komponenten
DALI-Szenenmodul (Szenen: 15, 14 ,13 ... 0)
ƒ
HINWEIS: Die Szenen 15 und 14 sind bei den NET-Modulen fest belegt und können
nicht verändert werden. Die Szene 13 ist belegt, kann aber verändert werden.
Belegung:
- Szene 15 = Boost-Funktion
- Szene 14 = Tagesverlauf
- Szene 13 = Aus
DALI-Spannungsversorgung
ƒ
Leuchten
ƒ
- Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG)
- Bei externer Spannungsversorgung: max. 64 EVG
NET-Modul
ƒ

Anschlussschema

PE PE
N
L
DA
DA
DA
PS

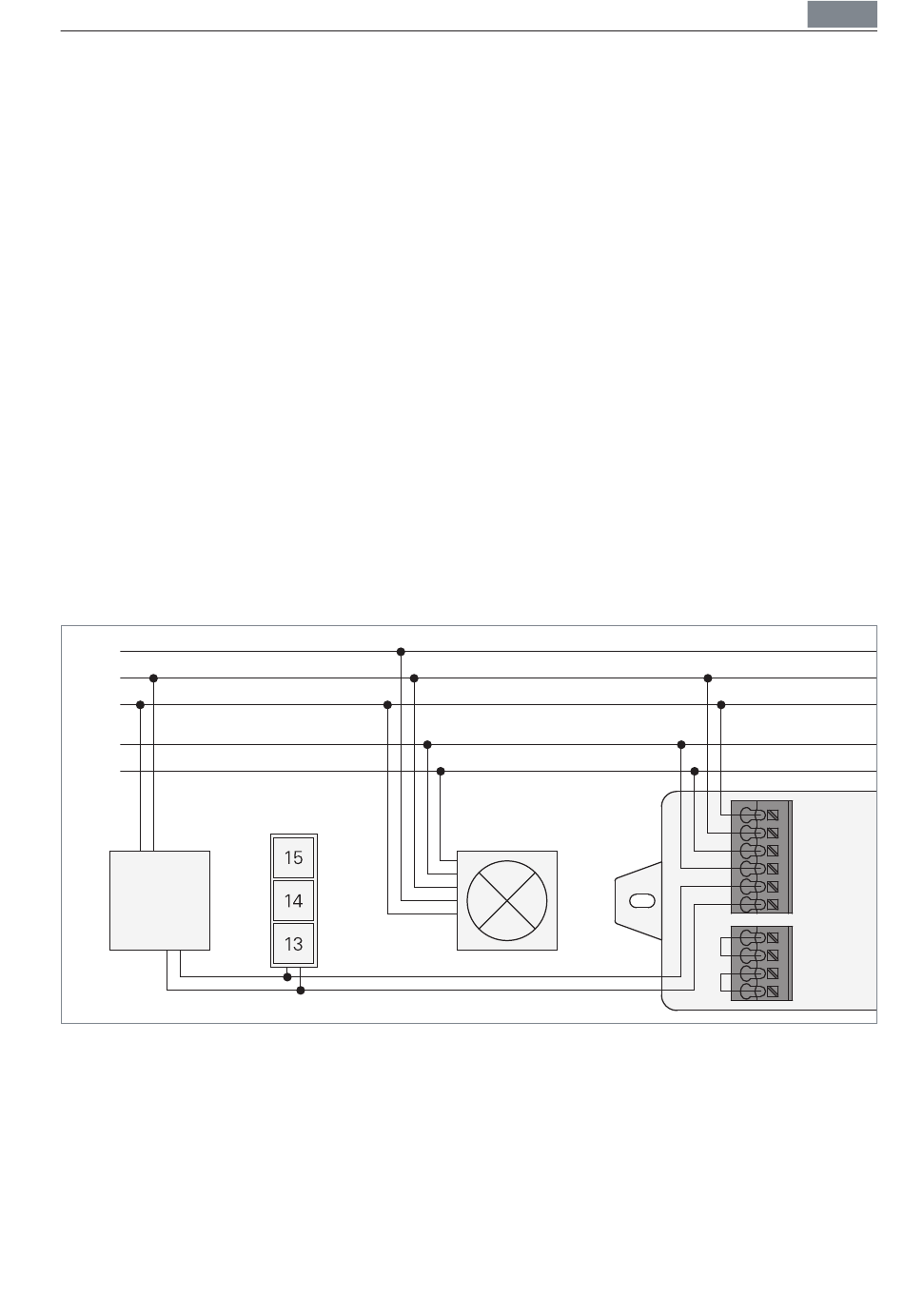

Fig. 8: Anschlussschema: VTL Ein-/Ausschalten und Boost-Funktion, interne Spannungsversorgung.
TIPP: Wenn Sie die externe DALI-Spannungsversorgung für die DALI-Leitungen verwen-
den, können Sie die interne Spannungsversorgung des NET-Moduls für das DALI-Szenen-
modul verwenden, siehe Fig. 9.
DEU
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
11
