VTL Ein-/Ausschalten und Dimmen

Bei diesem Anwendungsfall kann VTL über einen externen DALI-Drehdimmer ein- und
ausgeschaltet sowie gedimmt werden. Somit kann die Helligkeit der aktuellen Lichtsitu-
ation eingestellt werden.
Komponenten
DALI-Drehdimmer
ƒ
Leuchten
ƒ
- Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG)
- Bei externer Spannungsversorgung: max. 64 EVG
NET-Modul
ƒ
Anschlussschema
PE
N
L
DA
DA

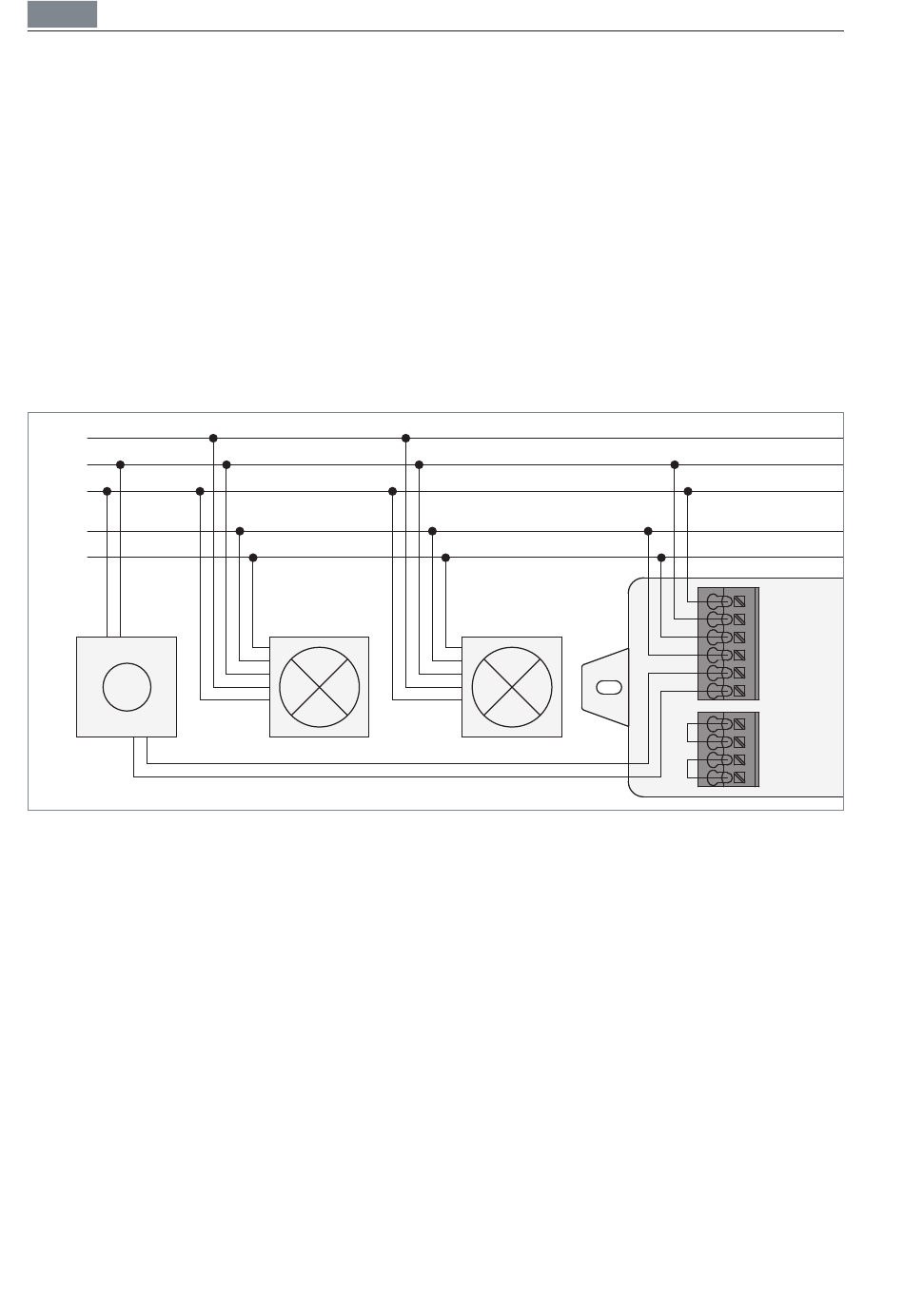

Fig. 7: Anschlussschema: VTL Ein-/Ausschalten und Dimmen, interne Spannungsversorgung.
10
Anwendungsfälle
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
