Cas d'application
6.3

Mise sous tension/hors tension du VTL et boost

Avec ce cas d'application, il est possible de commander le VTL via un module de scènes
DALI externe. Il est possible d'affecter des fonctions aux touches, comme par exemple la
fonction boost avec laquelle les luminaires sont utilisés à pleine puissance avec env. 4000 K.
Composants
Module de scènes DALI (scènes : 15, 14 ,13 ... 0)
ƒ
REMARQUE : Les scènes 15 et 14 sont assignées de manière fixe sur les modules
NET et ne peuvent pas être modifiées. La scène 13 est assignée mais elle peut être
modifiée.
Affectation :
- Scène 15 = Fonction Boost
- Scène 14 = Journée
- Scène 13 = Désactivé
Alimentation en tension DALI
ƒ
Luminaires
ƒ
- En cas d'alimentation en tension interne : max. 16 ballasts électroniques
- En cas d'alimentation en tension externe : max. 64 ballasts électroniques
Module NET
ƒ
Schéma de raccordement
PE PE
N
L
DA
DA
DA
PS

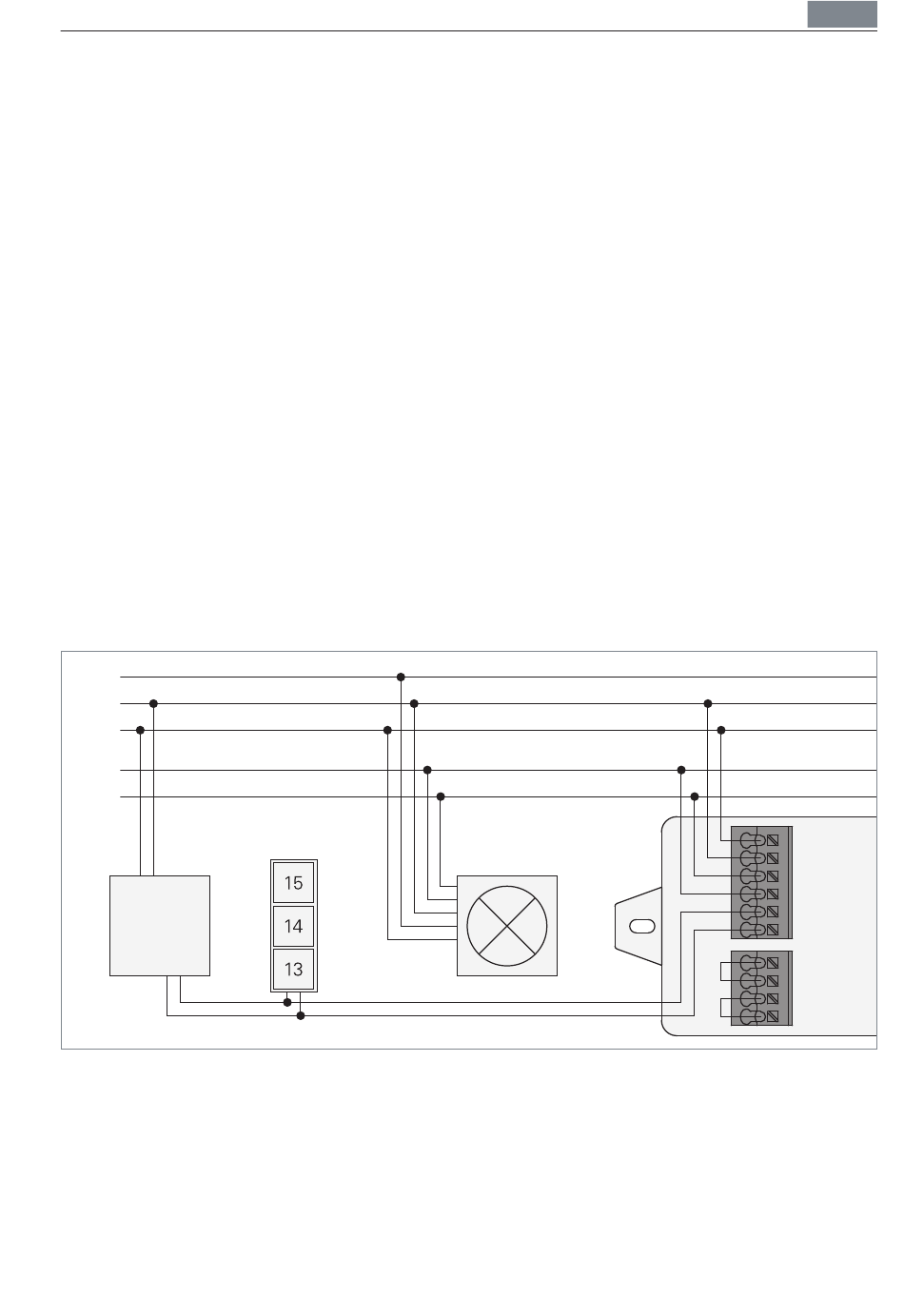

Fig. 8: Schéma de raccordement : mise sous tension/hors tension du VTL et fonction boost, alimen-
tation en tension interne.
CONSEIL : Si vous utilisez l'alimentation en tension DALI externe pour les câbles DALI,
vous pouvez utiliser l'alimentation en tension interne du module NET pour le module de
scènes DALI, voir Fig. 9.
