4.

Panoramica

4.1

Dotazione

Modulo NET

ƒ
Scheda di memoria SD
ƒ
4.2 Modulo NET

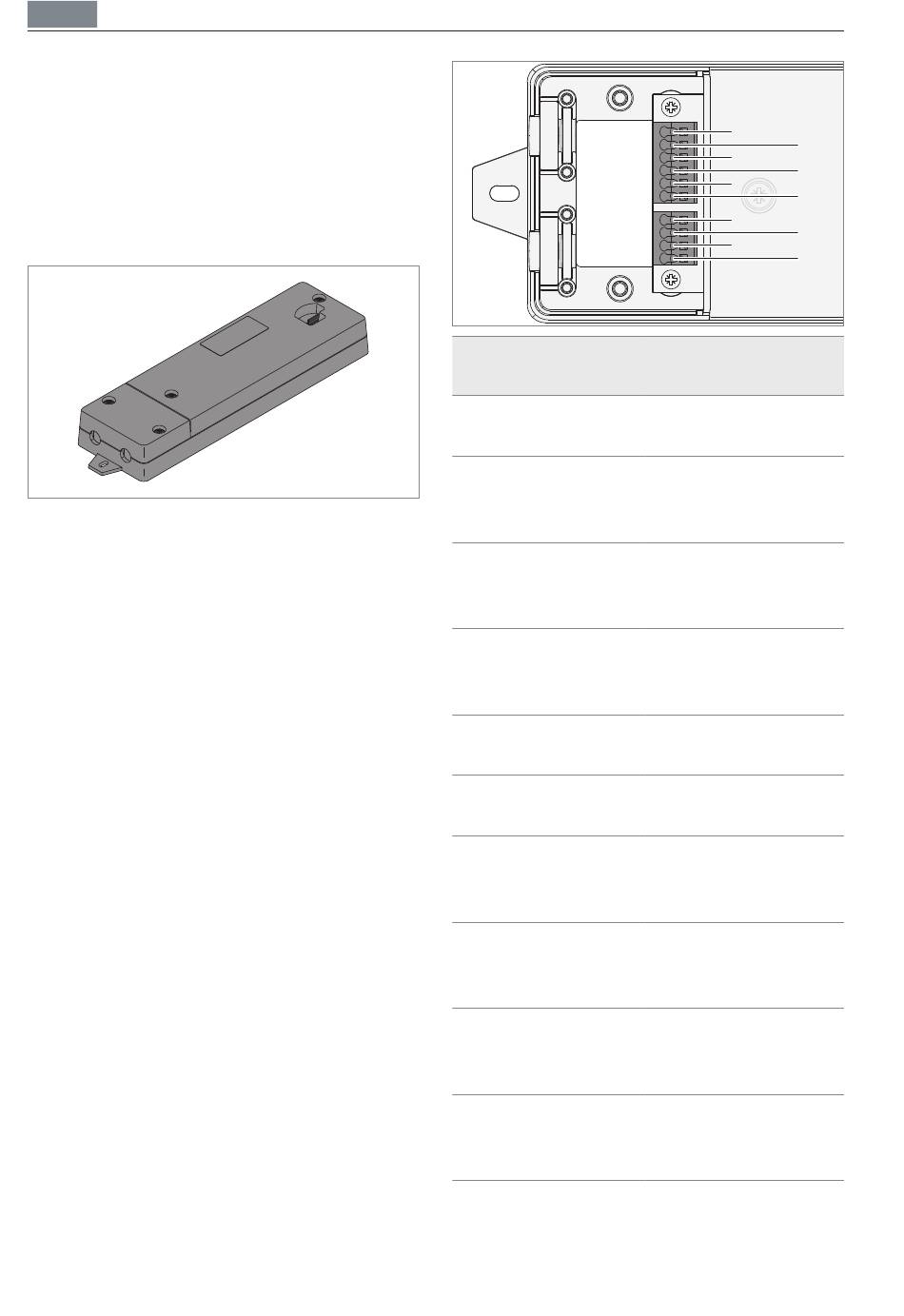

Fig. 1: Modulo NET.
Il modulo NET è il componente centrale per
generare luce biodinamica tramite apparec-
chi per illuminazione generale.
Nel modulo NET è integrato un orologio
interno. Una batteria al litio fa sì che l'oro-
logio continui a funzionare anche in caso
di blackout e tutti i dati rimangano memo-
rizzati. La base per la regolazione dell'ora
(solare/legale) è rappresentata da un calen-
dario fino al 2060.
Attacchi al modulo NET
Tutti gli attacchi DALI sono conformi allo
standard DALI a norma IEC 62386 Device
Type 6. L 'uscita DALI lavora secondo il
principio broadcast. Ciò significa che tutti
gli apparecchi d'illuminazione collegati si
comportano allo stesso modo. Per poter
generare la luce biodinamica, gli apparec-
chi d'illuminazione devono essere precon-
figurati come segue:
Gruppo 0: tonalità fredda
ƒ
Gruppo 1: tonalità calda
ƒ
Negli apparecchi d'illuminazione Waldmann
ciò è già impostato di fabbrica.
42
100-240V L
50/60 Hz N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 3
N. Denomina-
zione
A 100-240 V L--
B 50/60 Hz N-
C
DA OUT
D DA OUT
E
DA IN
F DA IN
G DA PS 1
H
DA PS 2
I DA PS 3
J
DA PS 4
Tab. 1: Attacchi al modulo NET.
Panoramica
A
B
C
D
E
F
G
H
2
I
J
4
Descrizione
Collegamento alla
rete (fase)
Collegamento alla
rete (conduttore
neutro)
Uscita DALI attacco
dell'apparecchio
d'illuminazione
Uscita DALI attacco
dell'apparecchio
d'illuminazione
Ingresso DALI
attacco di controllo
Ingresso DALI
attacco di controllo
Ingresso DALI
alimentazione
di tensione
Uscita DALI
alimentazione
di tensione interna
Ingresso DALI
alimentazione
di tensione
Uscita DALI
alimentazione
di tensione interna
