Cas d'application

6. Cas d'application
Il existe de nombreux cas d'application et plusieurs combinaisons possibles des différents
composants. Ce chapitre énumère et décrit les principaux cas d'application.

Mise sous tension/hors tension du VTL

ƒ
Mise sous tension/hors tension du VTL et variation de la lumière
ƒ
Mise sous tension/hors tension du VTL et boost
ƒ
Mise sous tension/hors tension du VTL et capteurs de présence et de lumière naturelle
ƒ
Module NET en tant que participant DALI dans la gestion de bâtiments
ƒ
Module NET avec plus de 16 ballasts électroniques
ƒ
6.1 Mise sous tension/hors tension du VTL
Avec ce cas d'application, il est possible de mettre sous tension / hors tension le VTL via
un interrupteur d'alimentation externe.
REMARQUE : Lorsque le système est alimenté en tension, les luminaires raccordés
commencent avec une température de couleur chaude. Après environ 10 secondes, le
système commence à simuler le déroulement de la journée et ajuste la température de
couleur des luminaires raccordés afin que celle-ci corresponde à la lumière naturelle du
moment de la journée.
Composants
Interrupteur d'alimentation MARCHE/ARRÊT
ƒ
Luminaires
ƒ
- En cas d'alimentation en tension interne : max. 16 ballasts électroniques
- En cas d'alimentation en tension externe : max. 64 ballasts électroniques
Module NET
ƒ
Schéma de raccordement
PE
N
L
DA
DA

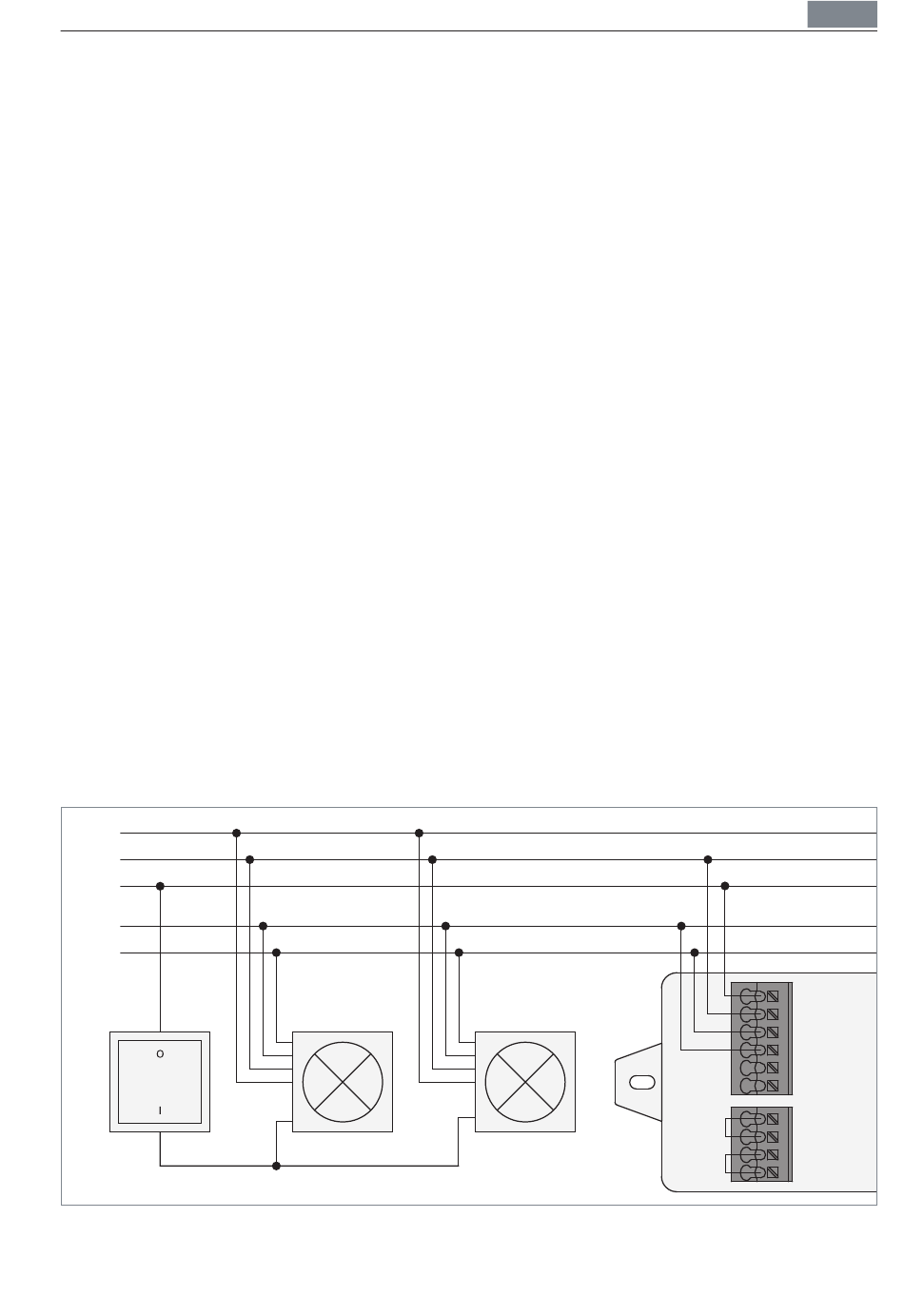

Fig. 6: Schéma de raccordement : mise sous tension/hors tension du VTL, alimentation en tension
interne.
FRA
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
