4.
Vue d'ensemble
4.1
Volume de livraison
Module NET
ƒ
Carte mémoire SD
ƒ
4.2
Module NET

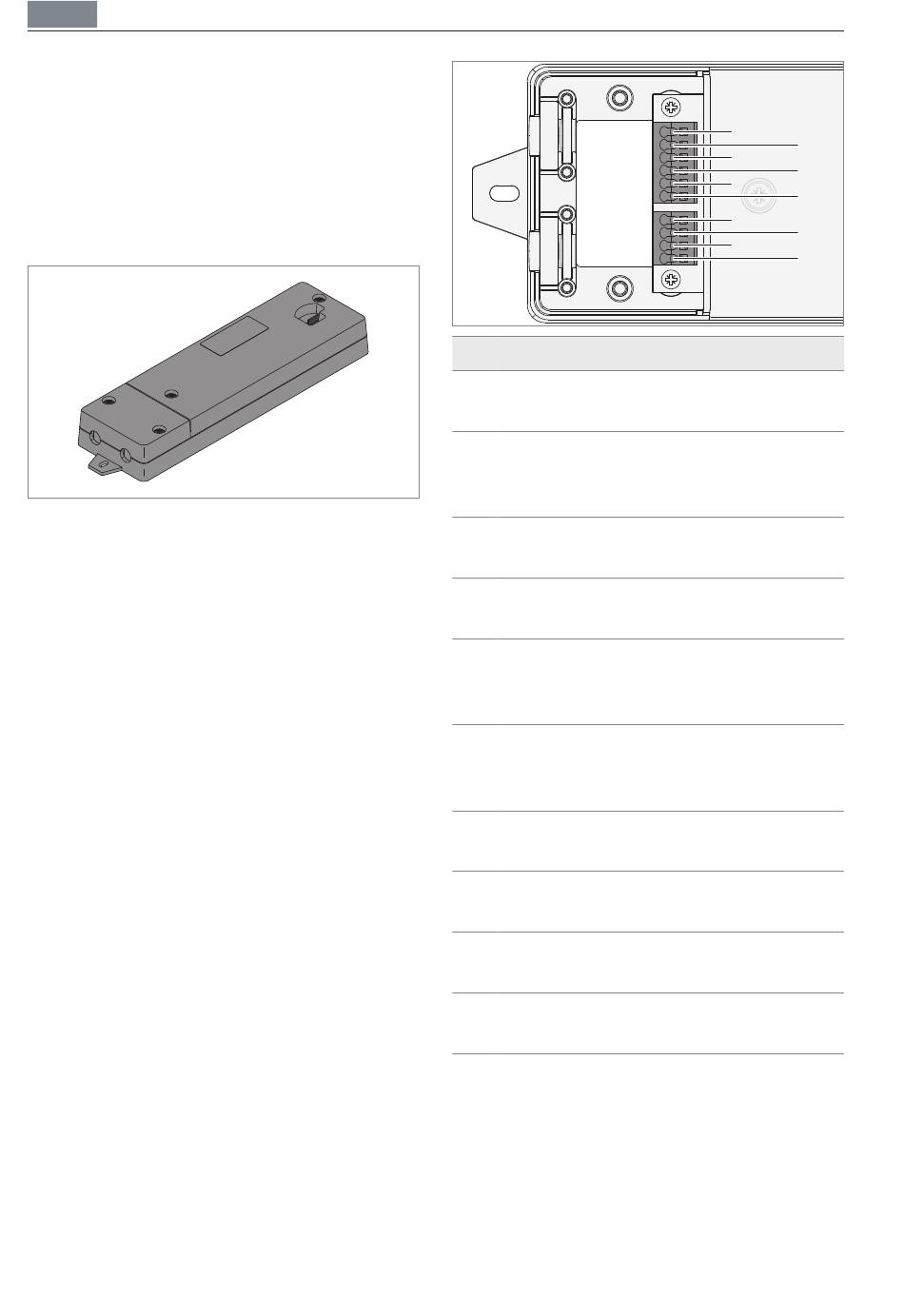

Fig. 1: Module NET.
Le module NET est le composant central
permettant de générer une lumière biody-
namique via l'éclairage général.
Une horloge en temps réel est intégrée au
module NET. Une batterie au lithium veille
à ce que l'horloge continue de fonctionner
même en cas de panne de courant et à
ce que toutes les données soient conser-
vées. Un calendrier allant jusqu'en 2060
sert de base au changement d'heure (heure
d'été/d'hiver).
Raccordements au module NET
Tous les raccordements DALI corres-
pondent au standard DALI selon la norme
CEI 62386, Device Type 6. La sortie DALI
travaille selon le principe de diffusion
("Broadcast"). Cela signifie que tous les
luminaires raccordés se comportent de
manière identique. Il est nécessaire de pré-
configurer les luminaires comme suit pour
générer une lumière biodynamique :
Groupe 0 : ton froid
ƒ
Groupe 1 : ton chaud
ƒ
Ces réglages sont effectués en usine sur
les luminaires Waldmann.
30
100-240V L
50/60 Hz N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 3
N° Désignation Description
A
100-240V
L--
B
50/60 Hz
N-
C
DA OUT
D
DA OUT
E
DA IN
F
DA IN
G
DA PS 1
H
DA PS
2
I
DA PS 3
J
DA PS
4
Tab. 1: Raccordements sur le module NET.
Alimentation en tension DALI
REMARQUE : l'alimentation en tension
interne est utilisée à l'état de livraison.
L'alimentation en tension interne est éta-
blie avec des pontages à fil entre les rac-
cordements G et H, ainsi que I et J,
voir Tab. 1.
Vue d'ensemble
A
B
C
D
E
F
G
H
2
I
J
4
Branchement au
secteur (phase)
Branchement au
secteur (conducteur
neutre)
Sortie DALI raccor-
dement luminaire
Sortie DALI raccor-
dement luminaire
Entrée DALI
raccordement
de commande
Entrée DALI
raccordement
de commande
Entrée DALI alimen-
tation en tension
Sortie DALI alimenta-
tion en tension interne
Entrée DALI alimen-
tation en tension
Sortie DALI alimenta-
tion en tension interne
