FRA
5.
Installation
A
B

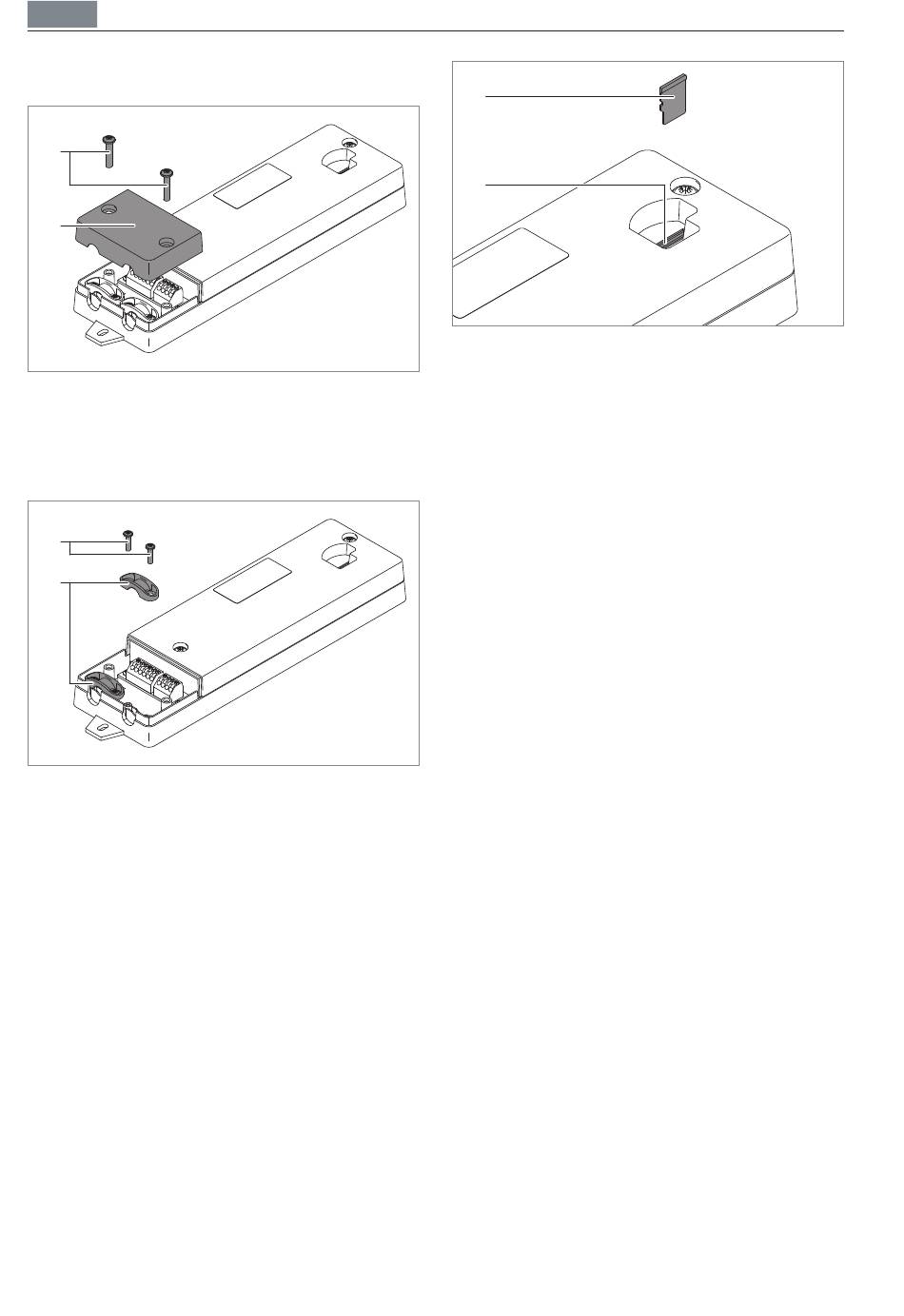

Fig. 3: Retirer le recouvrement.
X Desserrez les vis A du recouvrement
B sur le module NET et enlevez le
recouvrement, voir Fig. 3.
C
D
Fig. 4: Retirer les passe-câbles.
X Desserrez les vis C sur les passe-câbles
D et retirez les passe-câbles, voir Fig. 4.
X Sélectionnez le cas d'application sou-
haité, voir chapitre 6 « Cas d'applica-
tion », page 33.
X Raccordez les câbles de raccorde-
ment avec une section transversale de
0,5 mm² à 1,5 mm² au module Module
NET conformément au schéma de rac-
cordement du cas d'application.
X Raccordez les câbles de raccordement
avec les passe-câbles au module NET.
X Remontez le recouvrement sur le
module NET.
32
E
F
Fig. 5: Insérer la carte SD.
X Insérez la carte mémoire E dans l'em-
placement F du module NET, voir Fig. 5.
X Mettez sous tension le module NET.
Installation
