FRA
PE
N
L
DA
DA
DA
PS

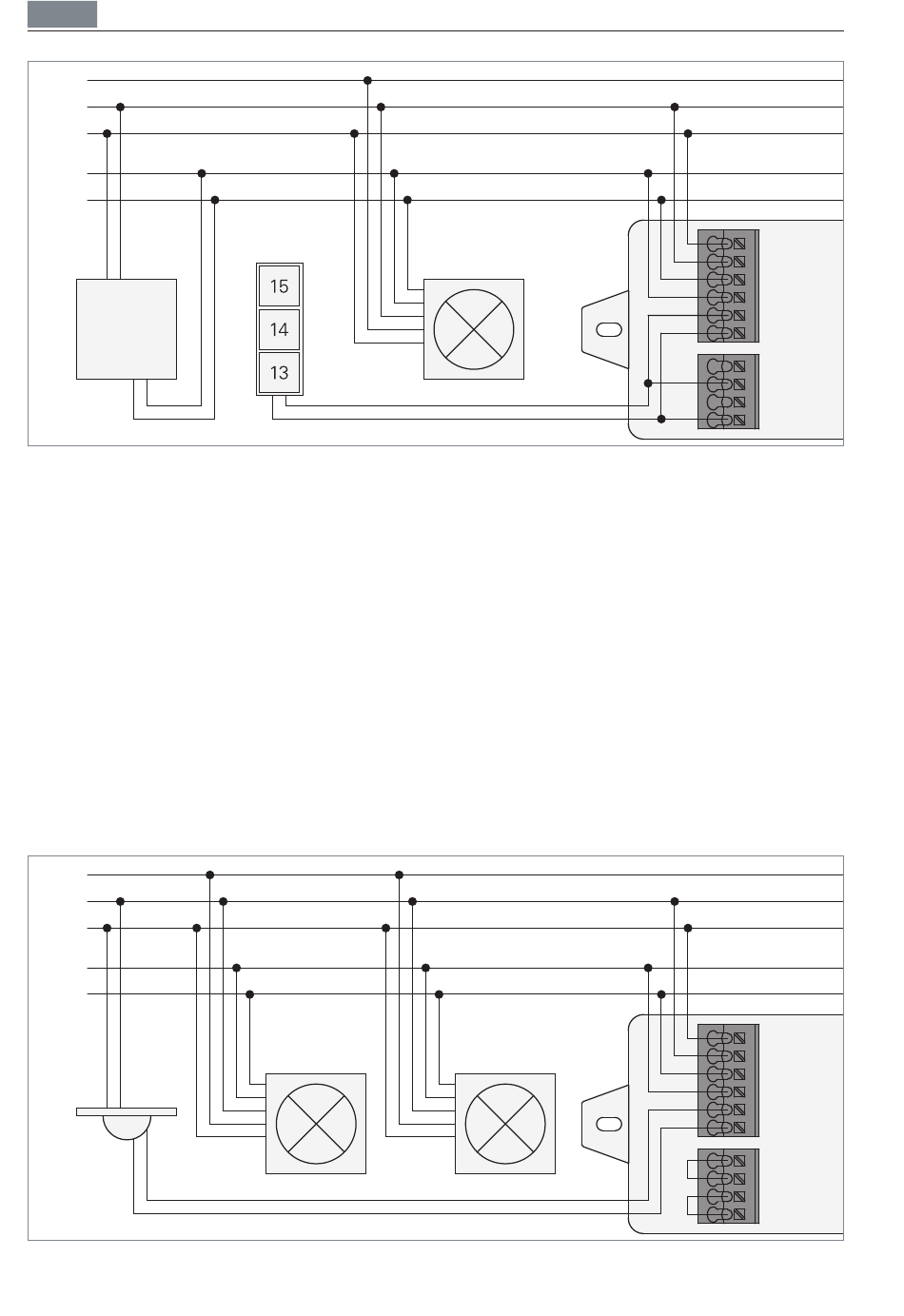

Fig. 9: Schéma de raccordement : mise sous tension/hors tension du VTL et fonction boost, alimen-
tation en tension externe.
6.4 Mise sous tension/hors tension du VTL et capteurs de présence et
de lumière naturelle
Avec ce cas d'application, il est possible de commander le VTL via un capteur DALI externe,
réagissant à la lumière naturelle et à la présence.
Composants
Capteur DALI
ƒ
Luminaires
ƒ
- En cas d'alimentation en tension interne : max. 16 ballasts électroniques
- En cas d'alimentation en tension externe : max. 64 ballasts électroniques
Module NET
ƒ
Schéma de raccordement
PE
N
L
DA
DA
Fig. 10: Schéma de raccordement : mise sous tension/hors tension du VTL et capteurs de pré-
sence et de lumière naturelle, alimentation en tension interne.
36
Cas d'application
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
