Installazione

A
B

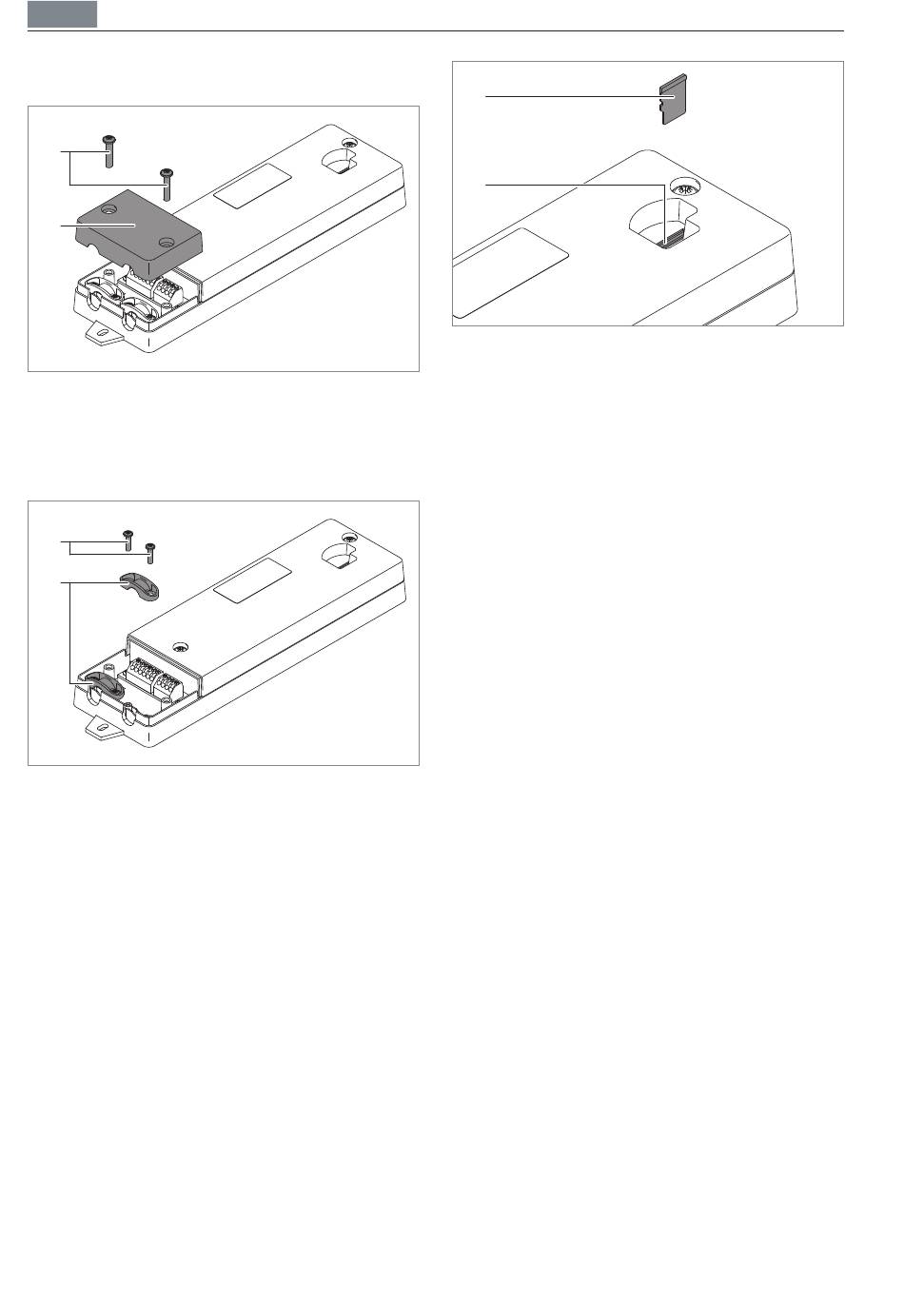

Fig. 3: Rimozione della copertura.
X Svitare le viti A della copertura B sul
modulo NET e rimuovere la copertura,
vedi Fig. 3.
C
D
Fig. 4: Rimozione degli scarichi di trazione.
X Allentare le viti C sugli scarichi di ten-
sione D e rimuovere questi ultimi, vedi
Fig. 4.
X Selezionare il caso operativo selezio-
nato, vedi capitolo 6 "Casi applicativi" ,
pagina 45.
X Collegare i cavi con una sezione del
conduttore da 0,5 mm² a 1,5 mm² al
modulo NET secondo lo schema di col-
legamento del caso applicativo.
X Collegare i cavi con gli scarichi di ten-
sione ai morsetti del modulo NET.
X Rimontare la copertura al modulo NET.
44
E
F
Fig. 5: Inserimento della scheda SD.
X Inserire la scheda di memoria E nello
slot F del modulo NET, vedi Fig. 5.
X Alimentare di tensione il modulo NET.
