14.4.2 Retrait d'une tête faucheuse
Pour retirer une tête faucheuse :
► Éteignez l'outil électrique,
► Retirez la batterie,
► Bloquez la rotation de l'arbre d'entraînement
avec la goupille d'arrêt.
► Positionnez l'outil de manière à vous trouver
en face du côté inférieur du capot protecteur
et avec l'arbre d'entraînement dirigé vers le
haut.
► Dévissez la tête faucheuse en la tournant
dans le sens des aiguilles d'une montre.
► Retirez la plaque de butée.
► Retirez la goupille d'arrêt du trou dans la boîte
de transmission.
14.5 Montage et retrait d'un outil de
coupe métallique
14.5.1 Montage d'un outil de coupe métallique
AVERTISSEMENT
■ Les outils de coupe des métaux comportent
de nombreux bords tranchants. Si elles
entrent en contact avec votre chair, elles vous
couperont même si l'outil de coupe est immo‐
bile. Portez toujours des gants de travail
robustes lors du montage ou de toute autre
manipulation d'un outil de coupe métallique,
6.4.
AVERTISSEMENT
■ Un outil de coupe en métal endommagé ou
desserré peut vibrer, se fissurer, se casser ou
se détacher de l'appareil, ce qui peut entraîner
des blessures graves ou mortelles ou des
dommages matériels. Assurez-vous que l'outil
de coupe métallique est bien serré et en bon
état avant de commencer le travail,
Pour monter un outil de coupe métallique :
► Éteignez l'outil électrique,
► Retirez la batterie,
74
17.2.
13.1.
6.6.4.
17.2.
16.2.
14 Assemblage du coupe-herbe / de la débroussailleuse
► Positionnez l'appareil de manière à ce que
vous soyez face à la face inférieure du capot
protecteur et que l'arbre d'entraînement soit
dirigé vers le haut.

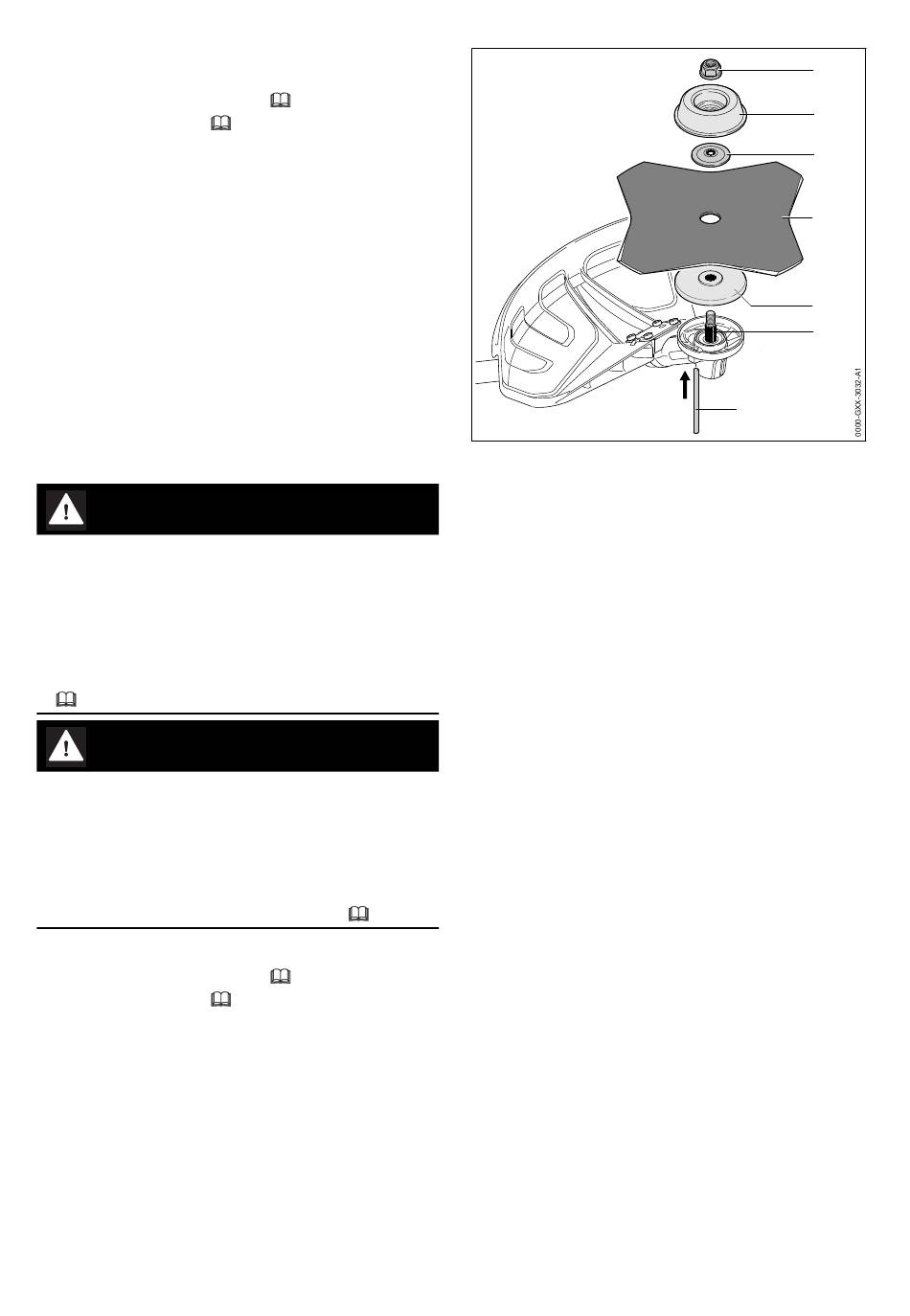

► Glissez la plaque de butée (5) sur l'arbre d'en‐
traînement (6). Gardez le côté de la plaque de
butée ayant le plus petit diamètre dirigé vers le
haut.
► Placez l'outil de coupe (4) directement sur le
dessus de la plaque de butée. Assurez-vous
que l'outil de coupe est positionné pour tour‐
ner dans le sens indiqué sur le capot protec‐
teur.
► Glissez la rondelle de butée (3) sur l'arbre
d'entraînement. Maintenez le côté arqué dirigé
vers le haut et le côté plat dirigé vers l'outil de
coupe métallique.
► Glissez la plaque de renfort (2) sur l'arbre
d'entraînement.
► Insérez la goupille d'arrêt (7) dans le trou de la
boîte de transmission et faites tourner l'outil de
coupe jusqu'à ce que la goupille d'arrêt glisse
dans sa position et bloque la rotation de l'ar‐
bre d'entraînement.
► Vissez l'écrou (1) en le tournant en sens
inverse des aiguilles d'une montre et serrez-le
jusqu'à ce que l'outil de coupe soit correcte‐
ment et fermement serré.
► Retirez la goupille d'arrêt du trou dans la boîte
de transmission.
Les outils de coupe comportant plus de 4 arêtes
de coupe doivent être montés avec les arêtes
dirigées dans le sens de la rotation. Le cas con‐
traire, l'outil de coupe ne coupera pas. Le sens
de rotation est indiqué par une flèche sur le côté
inférieur du capot protecteur.
1
2
3
4
5
6
7
