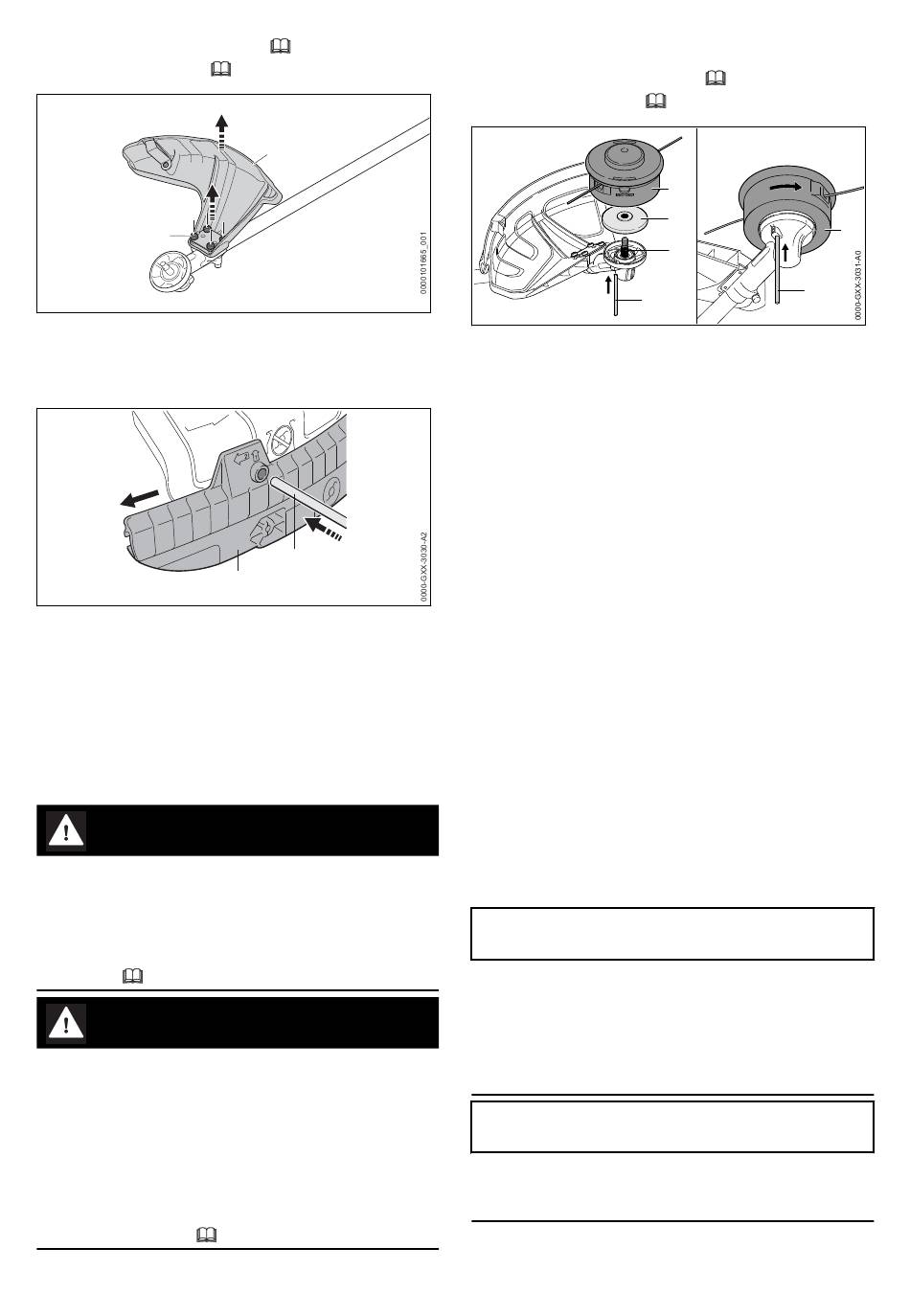

14 Assemblage du coupe-herbe / de la débroussailleuse
► Éteignez l'outil électrique,
► Retirez la batterie,
2
► Retirez les vis (2).
► Retirez le capot protecteur (1).
Pour retirer le tablier du capot protecteur :
► Insérez la goupille d'arrêt (2) dans le trou dans
le tablier.
► Faites coulisser le tablier (1) pour le retirer de
l'arête de guidage en bas du capot protecteur.
14.4 Montage et retrait d'une tête
faucheuse
14.4.1 Montage d'une tête faucheuse
AVERTISSEMENT
■ L'utilisation de fils renforcés par du métal est
interdite et peut s'avérer extrêmement dange‐
reuse. Utilisez seulement les outils de coupe
recommandés dans le présent manuel, en
combinaison avec le capot protecteur recom‐
mandé, 6.6.4.
AVERTISSEMENT
■ Un outil de coupe ou une tête faucheuse
endommagé ou desserré risque de vibrer, de
se fissurer, de casser ou de se détacher du
coupe-bordures / débroussailleuse et entraî‐
ner des blessures graves voire mortelles ou
des dommages matériels. Assurez-vous que
la tête faucheuse et l'outil de coupe sont cor‐
rectement fixés et en bon état avant de com‐
mencer le travail,
0458-041-8201-A
17.2.
16.2.
1
2
1
6.6.4.
Pour monter une tête faucheuse :
► Éteignez l'outil électrique,
► Retirez la batterie,
► Positionnez l'appareil de manière à ce que
vous soyez face à la face inférieure du capot
protecteur et que l'arbre d'entraînement soit
dirigé vers le haut.
► Glissez la plaque de poussée (2) sur l'arbre
d'entraînement (3), en gardant le côté de la
plaque de poussée ayant le plus petit diamètre
tourné vers le haut en direction de la tête fau‐
cheuse (1).
► Insérez la goupille d'arrêt (4) dans le trou de la
boîte de transmission et faites tourner l'arbre
d'entraînement jusqu'à ce que la goupille d'ar‐
rêt glisse dans sa position et bloque la rotation
de l'arbre d'entraînement.
► Vissez la tête faucheuse à la main sur l'arbre
d'entraînement en tournant en sens inverse
des aiguilles d'une montre tout en maintenant
la goupille d'arrêt insérée. L'arbre d'entraîne‐
ment doit être bloqué avec la goupille d'arrêt
pour le montage ou le retrait d'un outil de
coupe.
► Continuez de visser la tête faucheuse jusqu'à
ce qu'elle soit correctement et fermement ser‐
rée.
► Retirez la goupille d'arrêt du trou dans la boîte
de transmission.
AVIS
■ L'utilisation du coupe-bordures avec une lon‐
gueur de fil excessivement longue augmente
la charge sur le moteur et réduit son régime
de fonctionnement. Une surchauffe et des
dommages à des composants majeurs peu‐
vent en résulter.
AVIS
■ Après avoir monté ou retiré l'outil de coupe,
retirez toujours la goupille d'arrêt utilisée pour
bloquer l'arbre d'entraînement.
français
17.2.
13.1.
1
2
3
4
4
1
