français
► Placez l'autre pince (4) contre le dessous du
tube d'entraînement (9).
► Alignez les trous et insérez la vis courte (6) et
la vis longue (7).
► Fixez les écrous (1) et serrez jusqu'à ce qu'ils
soient bien fixés. Ne serrez pas trop.
► Fermez le levier de serrage (5)

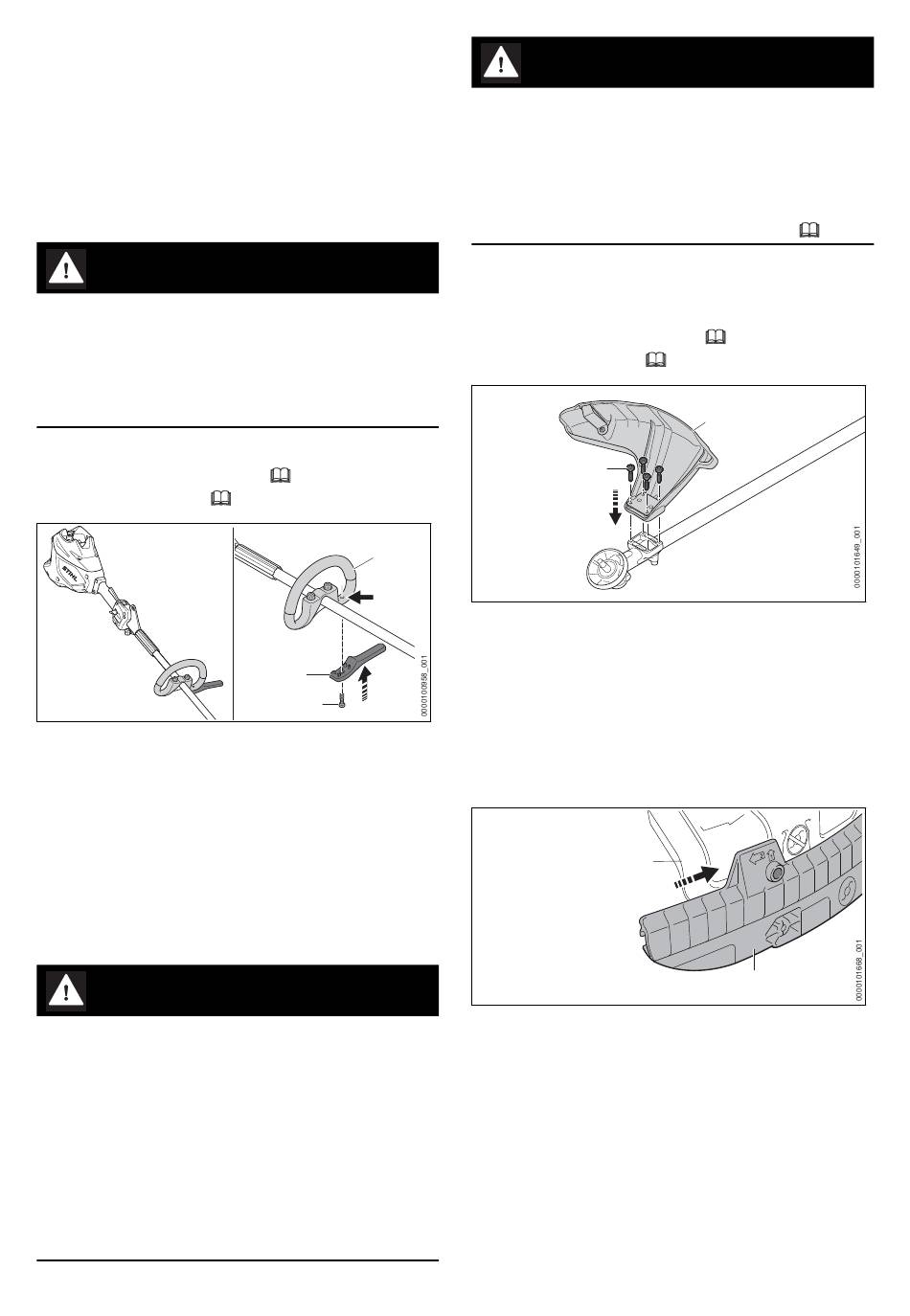

14.2 Monter la barre de barrière
AVERTISSEMENT
■ Pour réduire le risque de blessure grave en
cas de perte de contrôle ou de contact avec
l'outil de coupe, n'utilisez une lame de coupe
d'herbe ou un couteau à taillis en métal que si
l'appareil est équipé d'une poignée tubulaire,
d'une barre de barrière et d'un harnais.
Pour monter la barre de barrière :
► Éteignez l'outil électrique,
► Retirez la batterie,
► Placez la barre de barrière (2) en-dessous de
la poignée tubulaire(3).
► Insérez et serrez la vis (1). Vérifiez que la poi‐
gnée et la barre de barrière sont bien serrées
et ne risquent pas de bouger pendant le fonc‐
tionnement.
14.3 Montage et retrait d'un déflec‐
teur
14.3.1 Montage d'un capot protecteur
AVERTISSEMENT
■ Pour réduire le risque de blessures par des
objets projetés et par un contact avec l'outil de
coupe, n'utilisez jamais le coupe-bordures / la
débroussailleuse sans son propre capot pro‐
tecteur correctement monté. Les autres per‐
sonnes doivent se tenir à au moins 50 ft.
(15 m) de distance. Lorsque vous utilisez un
capot protecteur conçu pour un usage avec
une lame métallique, vous devez changer le
capot protecteur ou ajouter un tablier avant de
monter une tête faucheuse.
72
17.2.
16.2.
4 3
2
1
14 Assemblage du coupe-herbe / de la débroussailleuse
AVERTISSEMENT
■ La combinaison de l'outil de coupe et du capot
protecteur doit être approuvée. N'utilisez
qu'une combinaison approuvée d'outil de
coupe et de capot protecteur pour maximiser
la performance de coupe et réduire le risque
de blessures graves dues à des objets lancés
ou à un contact avec l'outil de coupe,
Tous les capots protecteurs sont montés de la
même manière sur la boîte de transmission.
Pour monter un capot protecteur :
► Éteignez l'outil électrique,
► Retirez la batterie,
► Poussez le capot protecteur (1) dans les gui‐
des prévus sur la boîte de transmission jus‐
qu'en butée. Le capot protecteur doit être
serré contre la boîte de transmission.
► Insérez et serrez les vis (2). Vérifiez que le
capot protecteur est bien serré et ne risque
pas de bouger pendant le fonctionnement.
Pour monter le tablier et la lame limiteuse de fil :
► Insérez l'arête de guidage au bas du capot
protecteur (1) dans la rainure du tablier (2).
► Faites coulisser le tablier jusqu'à ce qu'elle
recouvre entièrement le dessous du capot pro‐
tecteur, puis enclipsez-la en place.
Lorsque le tablier est bien en place, il couvrira
le pictogramme gravé sur le capot protecteur
indiquant l'interdiction d'utilisation avec des
têtes faucheuses.
14.3.2 Retrait d'un capot protecteur
Pour retirer un capot protecteur :
17.2.
16.2.
1
2
1
2
0458-041-8201-A
27.1.
