Maintenance – Lubrification
Pos : 37.24.13 /Ü bersc hriften/Ü bersc hriften 2/P-T /SSchmi erstellen an der M asc hine @ 134\mod_1350390497999_64.doc x @ 1183900 @ 2 @ 1
13.2
Points de Graissage sur la Machine
Pos : 37.24.14 /BA/Wartung/Hi nweis aus Gründen der Übersic ht @ 2\mod_1202799283498_64.doc x @ 61451 @ @ 1
Remarque
Afin d'obtenir une meilleure vue d'ensemble, les points de graissage n'ont été représentés
qu'au niveau d'une position de la machine. Des points de graissage sont également situés au
même emplacement (inversé) sur l'autre côté.
Pos : 37.24.15 /BA/Wartung/Sc hwader/Sc hmier plan/Sc hmier plan Swadro TC 1000 @ 334 \mod_1429164651747_64.doc x @ 2547167 @ @ 1
2
1

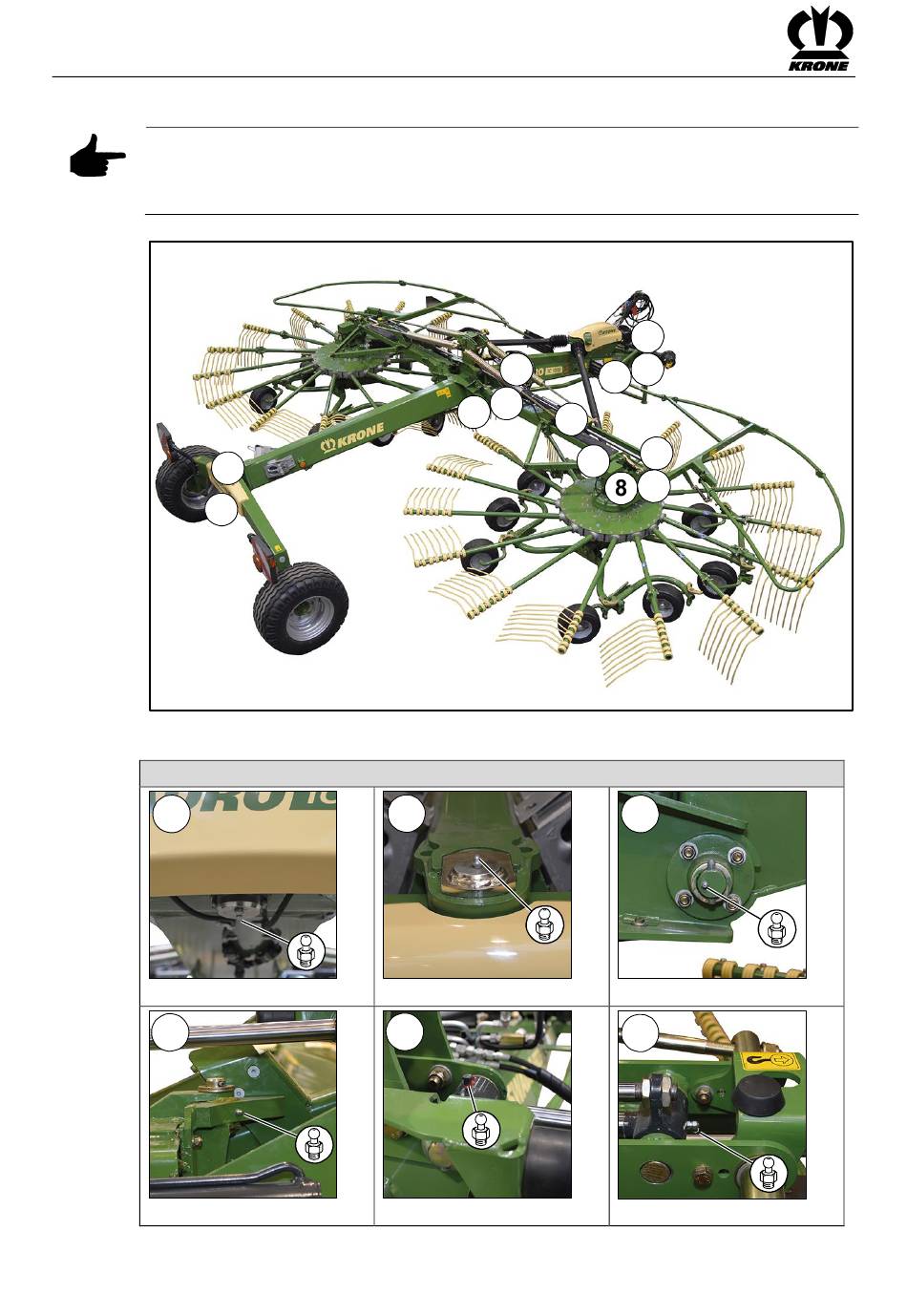

Fig. 58
Lubrifier les points de graissage toutes les 20 heures de fonctionnement.
1
4
96
5
4
3
6
2
5
13
11 12
10
7
9
3
6
TC1000013
