8.3
Raccordement de l'éclairage
Pos : 29.23 /BA/Inbetri ebnahme/Sc hwader /Hinweis Sauber keit der Stec ker und Stec kdosen @ 2\mod_1202399563131_64.doc x @ 59271 @ @ 1
Remarque
Avant de brancher le connecteur, s'assurer que le connecteur et la prise sont propres et secs.
Les salissures et l'humidité peuvent provoquer des courts-circuits !
Pos : 29.24 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss Beleuc htung/B eleuc htung anschli eßen Bild Swadr o TC 930 @ 487\mod_1481555168568_64.doc x @ 3277990 @ @ 1
Fig. 23
Pos : 29.25 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss Beleuc htung/Ansc hluss Beleuc htung Text @ 36\mod_1260783798936_64.doc x @ 336716 @ @ 1

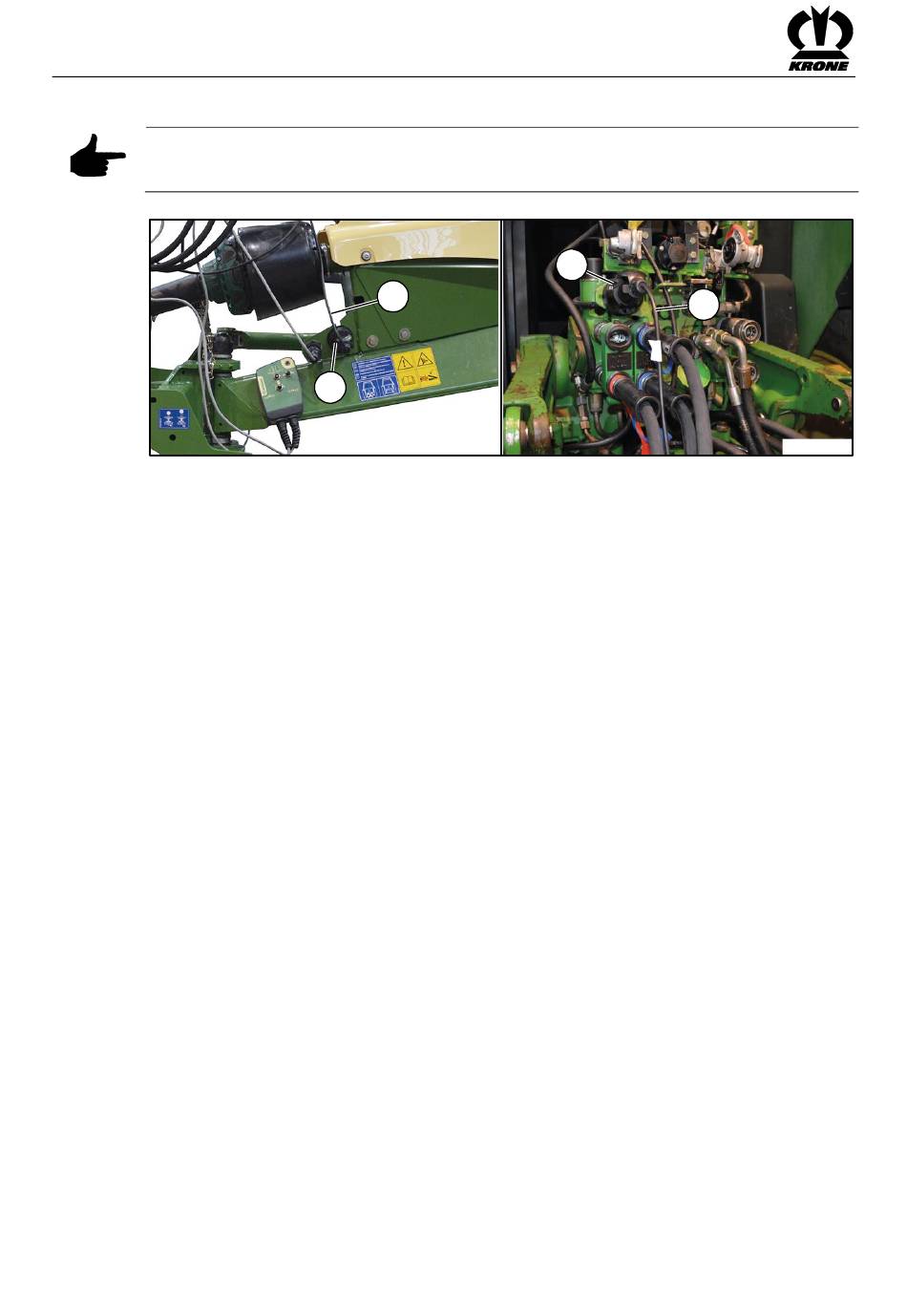

Le raccord de l'éclairage s'effectue à l'aide du câble de raccord à 7 pôles ci-joint (1).
Pour ce faire :
•
Brancher le connecteur à 7 pôles du câble de raccord (1) dans la prise prévue à cet effet (2)
du tracteur.
•
Brancher le connecteur à 7 pôles du câble de raccord (1) dans la prise prévue à cet effet (3)
de la machine.
•
Poser le câble de sorte qu'il ne vienne pas en contact avec les roues.
