Première mise en service
Pos : 27.40 /Ü bersc hriften/Ü berschriften 2/K-O/K/Kreis elneigung - Gr undeinstellung @ 360\mod_1439286492192_64.doc x @ 2664215 @ 2 @ 1
7.9
Réglage de base de l'inclinaison de la toupie
Pos : 27.41 /BA/Ers tinbetriebnahme/Sc hwader/Kr eisel neigung einstellen - Gr undeins tell ung TC 680_760_Bil d @ 360\mod_1439370156248_64.doc x @ 2666296 @ @ 1

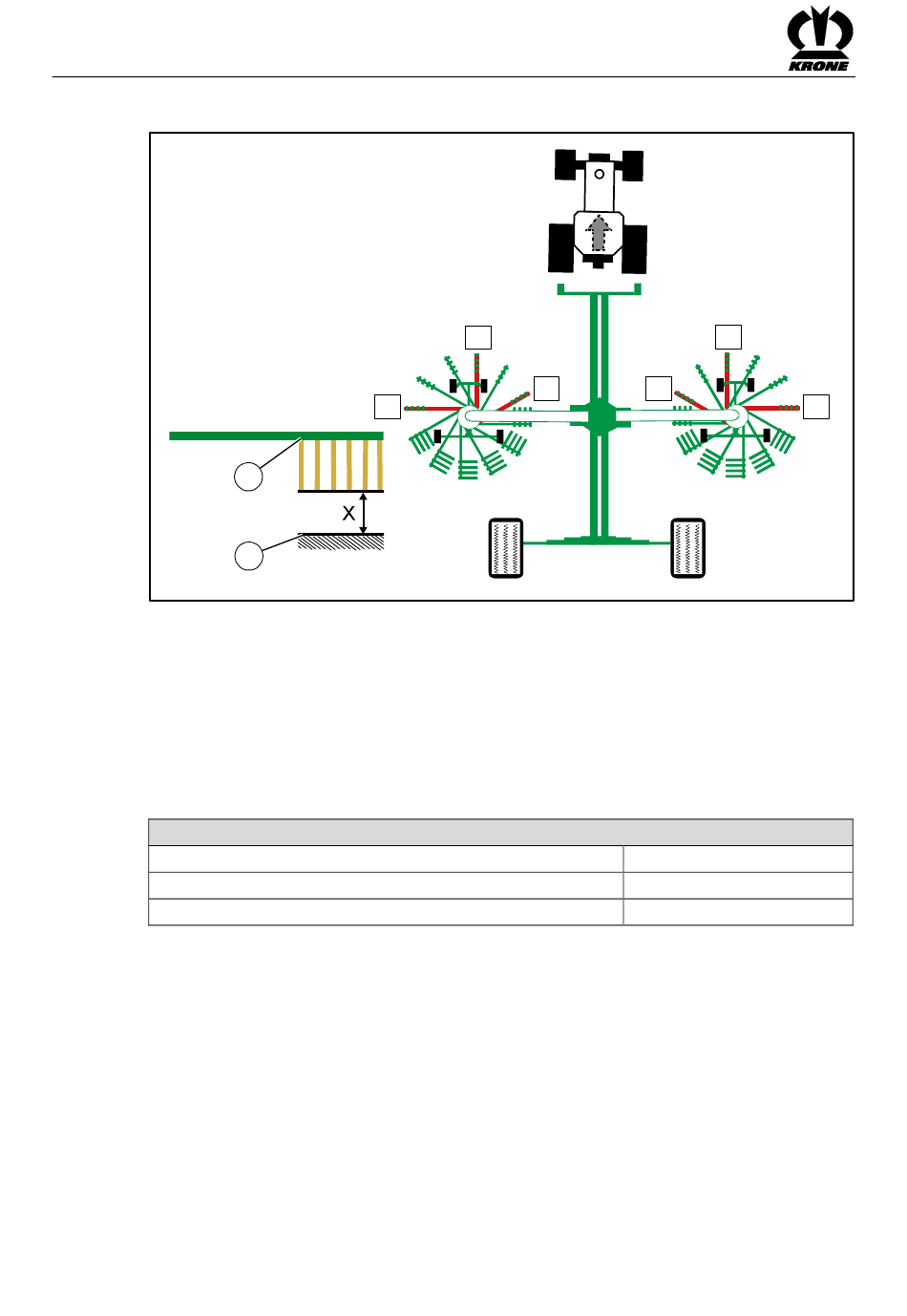

Fig. 20
Pos : 27.42 /BA/Ers tinbetriebnahme/Sc hwader/Kr eisel neigung - Grundei nstellung TC 680-760_T S 620- 740_Text @ 365\mod_1441010808345_64.doc x @ 2685794 @ @ 1
•
Parquer l'andaineuse rotative sur un sol plan et stable.
•
Amener l'andaineuse rotative en position de travail. Ce faisant, veiller à ce que le sens de
déplacement des roues de jauge est tourné dans le sens de la marche.
•
Si nécessaire, avancer jusqu'à ce que le sens de déplacement des roues de jauge soit
tourné dans le sens de la marche.
L'inclinaison de la toupie est réglée via les roues de jauge sur le châssis individuellement pour
chaque toupie. Lors du réglage de base de l'inclinaison de la toupie, les dents (2) doivent
respecter une certaine distance X par rapport au sol (1). Les distances suivantes doivent être
respectées lors du réglage de base de l'inclinaison de la toupie:
Distance
X
1
X
2
X
3
Pos : 28 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
48
X
1
2
1
X
2
X
3
X
2
X
3
X
1
TC680-002
15 mm
5 mm
0 mm
