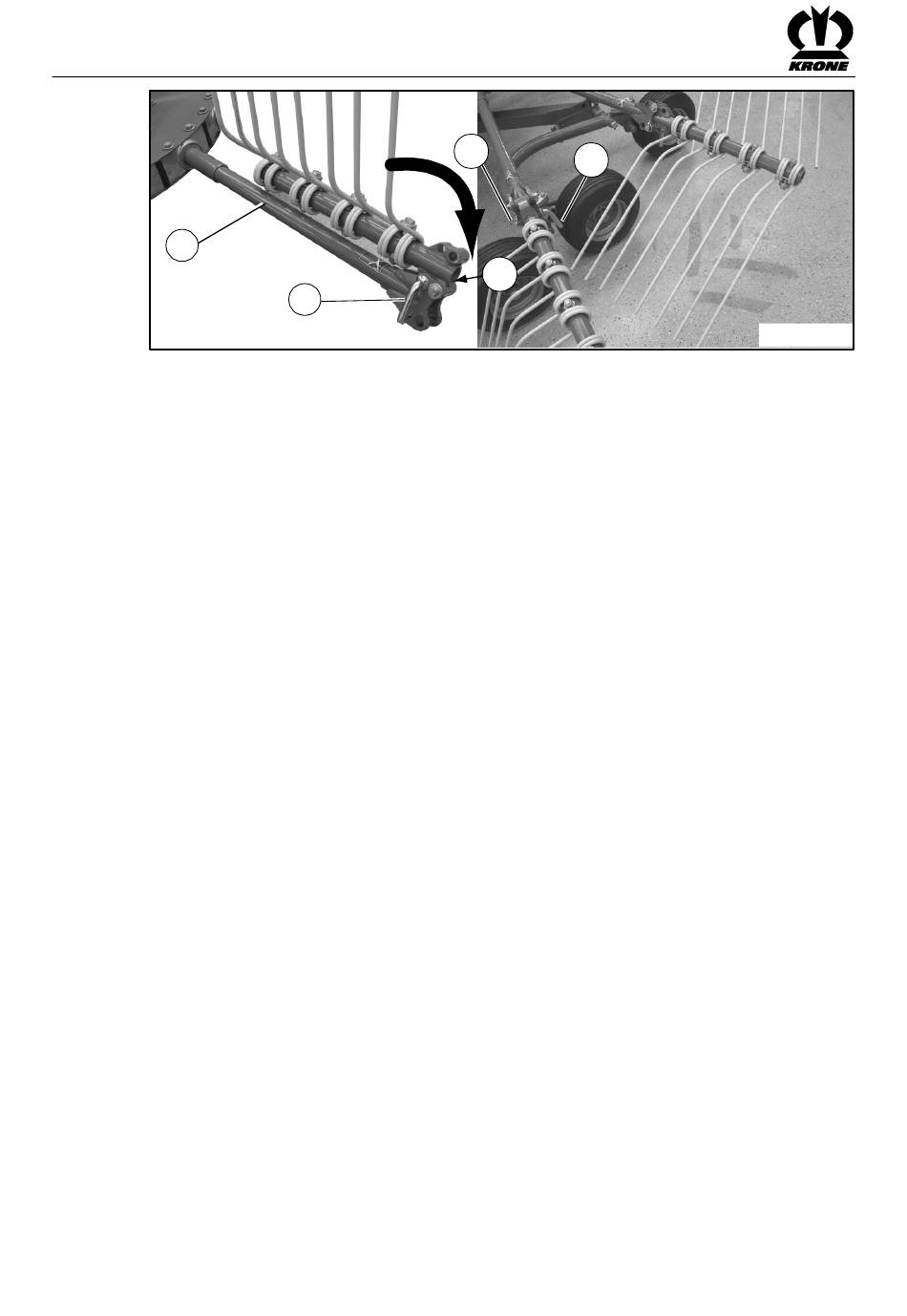

Fig. 36
REMARQUE ! Pivoter les bras porte-dents pliables en position de travail dans un ordre
déterminé :
-
Dans le sens de la marche à droite, faire basculer les bras porte-dents pliables en position
de travail commençant par l'arrière.
-
Dans le sens de la marche à gauche, faire basculer les bras porte-dents pliables en position
de travail commençant par l'avant.
•
Tirer la goupille pliante (1).
•
Retirer le boulon (2).
ATTENTION ! Lors du pivotement des bras porte-dents en position de travail, tourner les
toupies de sorte à ce que les bras porte-dents n'entrent pas en collision avec la protection.
•
Faire basculer le bras porte-dents (3) en position de travail.
REMARQUE! Si les boulons ne sont pas encastrés par le dessus et sécurisés, ils peuvent
entrer en collision avec l'essieu des toupies.
•
Encastrer le boulon (2) par le dessus.
•
Sécuriser le boulon avec la goupille pliante (1).
Assurez-vous que la goupille pliante (1) s'enclenche correctement (la bague de la goupille
pliante doit se trouver dans la rainure de la tige).
