Mise en service
Pos : 29.35 /Ü bersc hriften/Z wis chenübers chriften/A-E/Bei Variante Plus @ 360\mod_1439368214395_64.doc x @ 2666054 @ @ 1
Pour la variante Plus
Pos : 29.36 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss el ektrisc he Bedienung/Bedienung ansc hließ en_Bil d Swadro TC 930 Plus, TC 1000 Plus @ 487\mod_1481795752763_64.doc x @ 3280570 @ @ 1

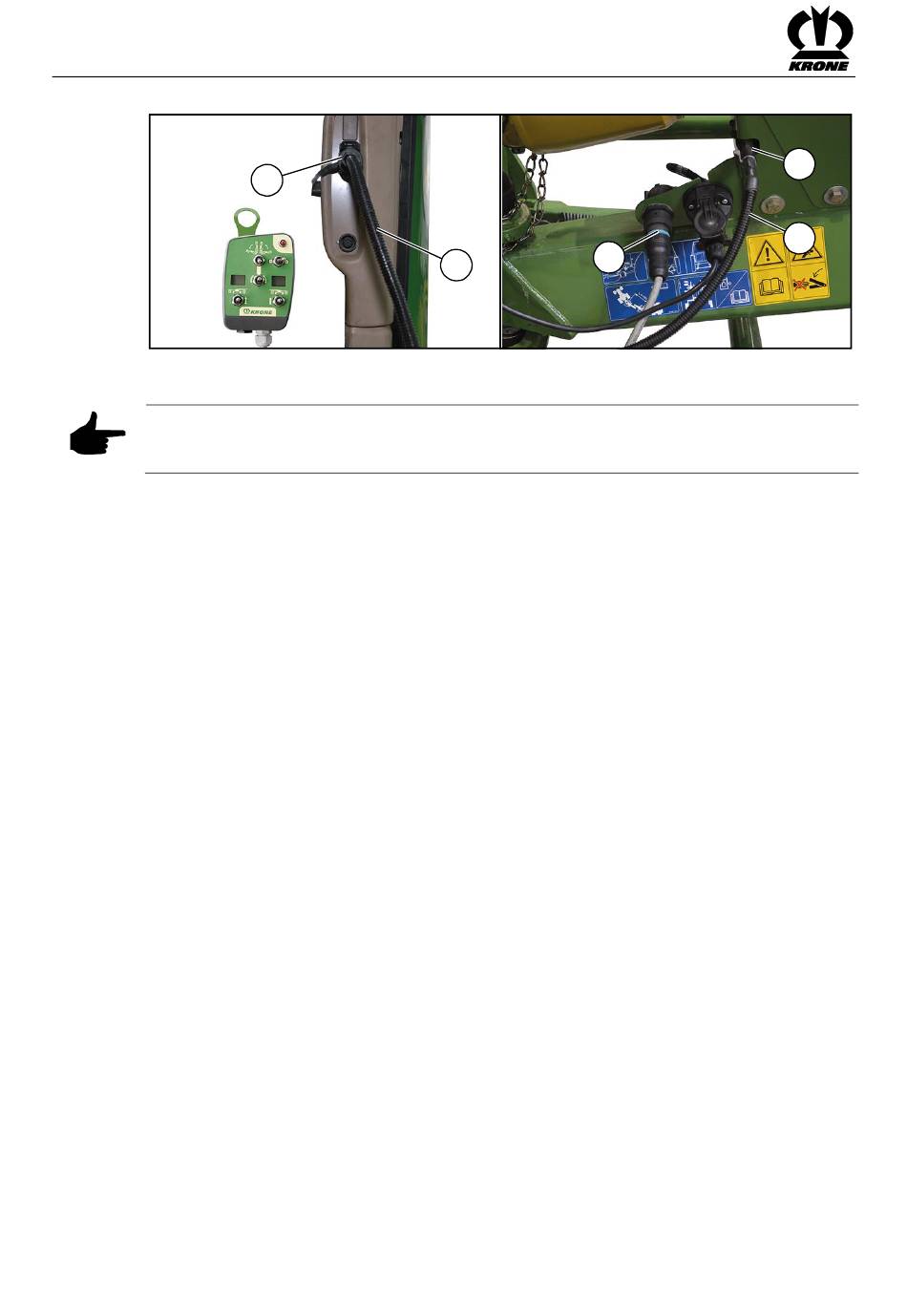

Fig. 25
Pos : 29.37 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss el ektrisc he Bedienung/Einl eitung - Bedienung ansc hließ en_Schwader @ 487\mod_1481795257153_64.doc x @ 3280438 @ @ 1
Le boîtier électrique de commande est raccordé via le câble d'alimentation électrique (1).
Pos : 29.38 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss el ektrisc he Bedienung/Hi nweis - Bedienung ansc hließen @ 487\mod_1481795146171_64.doc x @ 3280407 @ @ 1
Remarque
Si nécessaire, la prise pour l'alimentation en tension et le support pour l'unité de commande
doivent être montés au préalable sur le tracteur.
Pos : 29.39 /BA/Inbetri ebnahme/Sc hwader /Ansc hluss el ektrisc he Bedienung/Bedienung ansc hließ en_T ext Swadr o TC 930 Pl us, TC 1000 Pl us @ 487\mod_1481794312968_64.doc x @ 3280336 @ @ 1
Pour ce faire :
•
Raccorder le câble d'alimentation électrique (1) à la prise pour l'alimentation en tension (2)
sur le tracteur et à la prise (3) sur la machine.
•
Brancher le connecteur du boîtier de commande dans la prise (4) prévue à cet effet sur la
machine.
•
Poser les câbles de telle sorte qu'ils n'entrent pas en contact avec les roues.
Pos : 29.40 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
54
2
4
1
3
1
TC930008
