11.1
Réglage du châssis des toupies
Pos : 35.7 /Übersc hriften/Z wisc henübersc hriften/P-TSwadro T C 1000 @ 330\mod_1427368309731_0. doc x @ 2528869 @ @ 1
Swadro TC 1000
Pos : 35.8 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Kr eisel fahr wer k Bild Swadro 1000 6 R ad @ 78\mod_1314254557717_64.doc x @ 695761 @ @ 1

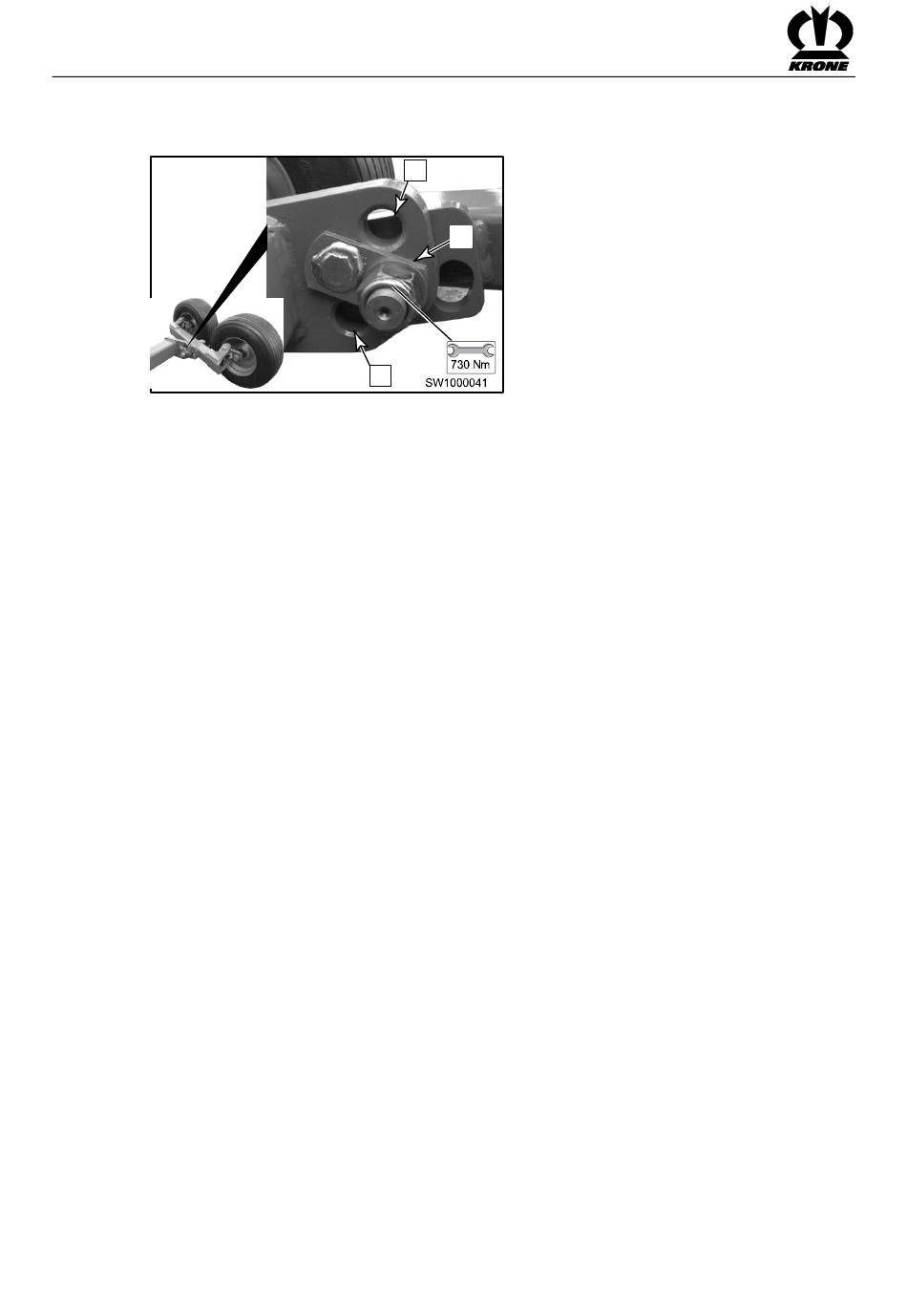

Fig. 46
Pos : 35.9 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Kr eisel fahr wer k Text allgemei n @ 2\mod_1202882266696_64.doc x @ 62160 @ @ 1
Il est possible de modifier l'inclinaison transversale de la toupie (par rapport au sens de la
marche) et l'inclinaison longitudinale (la toupie bascule vers l'avant) via le châssis sur les roues
de jauge arrières du châssis droit et du châssis gauche.
Pos : 35.10 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Querneigung @ 2\mod_1202883118852_64.doc x @ 62179 @ @ 1
Inclinaison transversale :
Afin d'obtenir un résultat de travail optimal, l'inclinaison transversale (dans le sens de la
marche) peut être modifiée séparément pour la toupie gauche et la toupie droite via les roues
de jauge arrières du châssis correspondant (gauche + droite ).
Pos : 35.11 /BA/Ei nstellungen/Sc hwa der/Kr eiselfahrwer k/Quer neigung Mittelsc hwad neu Swadr o 1000 @ 22\mod_1239866566269_64.doc x @ 234505 @ @ 1
Pour la mise en andains centre la roue de jauge droite doit être réglée plus bas par rapport au
châssis des toupies que la roue de jauge gauche.
Pos : 35.12 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Vorgehens weis e Swadro 807_810 @ 2\mod_1202883960133_64.doc x @ 62217 @ @ 1
Ne pas passer sous les toupies soulevées .
•
Soulever les bras porte-toupies juste pour pouvoir effectuer les opérations de changement
de position.
•
Démonter les roues de jauge arrières et les remonter dans la position souhaitée.
Pos : 35.13 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Längsneigung Swadro 807/810 @ 2 \mod_1202883301211_64.doc x @ 62198 @ @ 1
Inclinaison longitudinale :
Une modification de l'inclinaison longitudinale (la toupie bascule vers l'avant) est obtenue
lorsque les roues de jauge arrière (à droite et à gauche) du châssis changent de positions
(I,II,III).
Pos.I= basculement le plus faible
Pos.III= basculement le plus élevé
Pos : 35.14 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Vorgehens weis e Swadro 807_810 @ 2\mod_1202883960133_64.doc x @ 62217 @ @ 1
Ne pas passer sous les toupies soulevées .
•
Soulever les bras porte-toupies juste pour pouvoir effectuer les opérations de changement
de position.
•
Démonter les roues de jauge arrières et les remonter dans la position souhaitée.
Pos : 35.15 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
78
I
II
III
