10.11
Sélectionner le Fonctionnement de la Toupie
En fonction de l'équipement de la machine, il est possible de sélectionner les fonctionnements
de la toupie différents avec l'andaineuse.
Fonctionnement avec deux toupies: Andainage vers le milieu avec la toupie droite et la toupie
gauche
Fonctionnement d'une seule toupie: Andainage vers le milieu avec la toupie gauche
Fonctionnement d'une seule toupie: Andainage vers le milieu avec la toupie droite
Pos : 33.72 /Ü bersc hriften/Ü berschriften 3/A-E/B/Bei Ausführung mit elektrisch- hydr aulisc her Ei nkreis el aus hebung @ 302\mod_1414129218204_64.doc x @ 2356673 @ 3 @ 1
10.11.1
Pour la version avec relevage d'une seule toupie électro-hydraulique
Pos : 33.73 /BA/Bedienung /Sc hwader/Sc hwadenKr eisel betriebe bei Aus führung elektrische Einkr eisel aushebung_SW900# @ 380\mod_1443785637392_64.doc x @ 2747746 @ @ 1

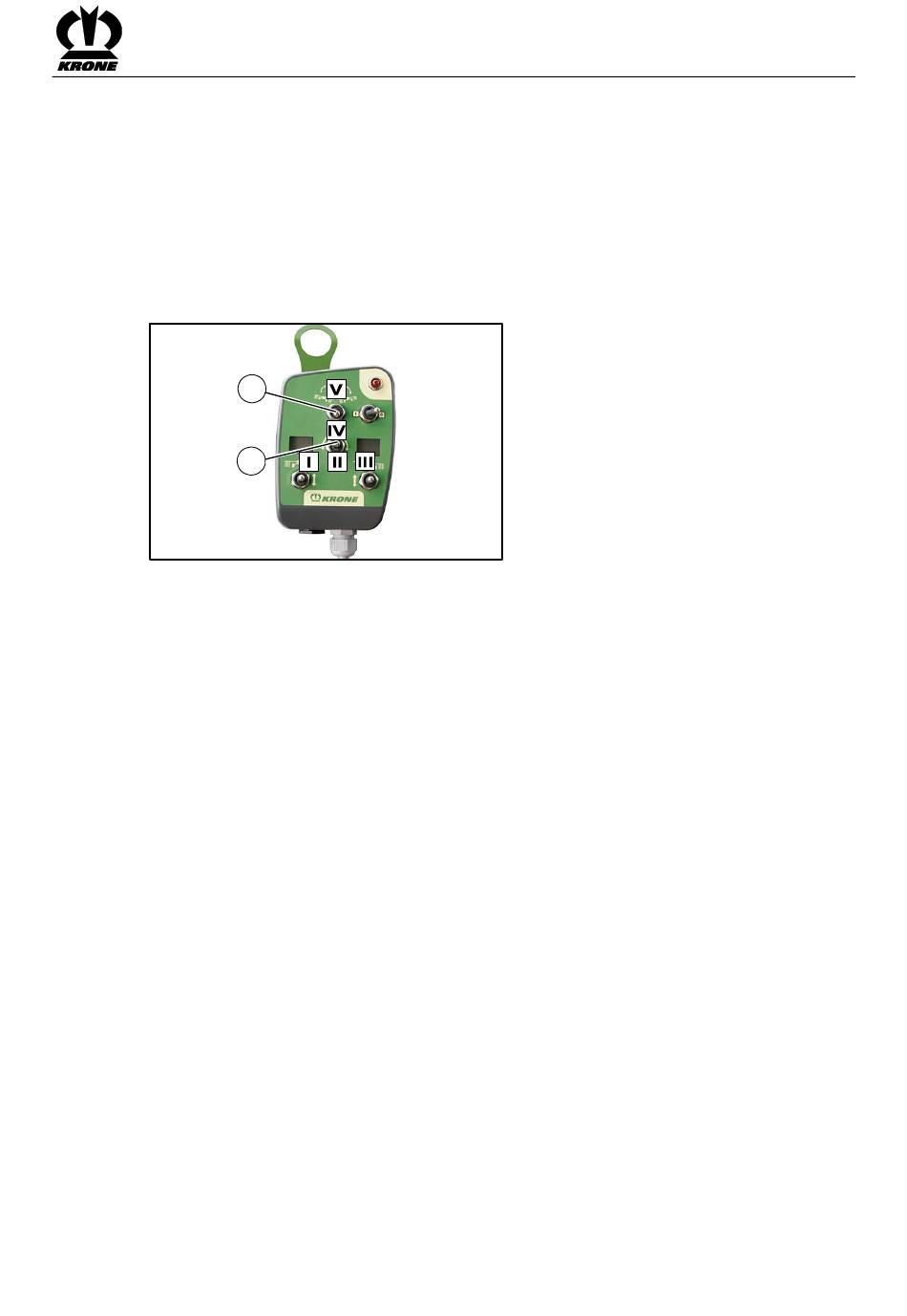

Fig. 45
Condition préalable: Les toupies se trouvent en position de travail.
Fonctionnement d'une seule toupie avec la toupie droite
Pour l'andainage seulement avec la toupie droite, procéder comme suit:
•
Amener l'interrupteur (5) en position (I).
•
Pour soulever la toupie gauche en position de tournière, actionner l'appareil de commande
à simple effet (1+).
•
Amener l'appareil de commande en position neutre.
•
Amener l'interrupteur (5) en position (III).
•
Amener l'appareil de commande à simple effet en position (« Abaisser / position flottante »).
Fonctionnement de deux toupies
Pour l'andainage avec les deux toupies, procéder comme suit:
•
Amener l'interrupteur (5) en position (II).
•
Amener l'appareil de commande à simple effet en position (« Abaisser / position flottante »).
Fonctionnement d'une seule toupie avec la toupie gauche
Pour l'andainage seulement avec la toupie gauche, procéder comme suit:
•
Amener l'interrupteur (5) en position (III).
•
Pour soulever la toupie droite en position de tournière, actionner l'appareil de commande à
simple effet.
•
Amener l'appareil de commande en position neutre.
•
Amener l'interrupteur (5) en position (I).
•
Amener l'appareil de commande à simple effet en position (« Abaisser / position flottante »).
Pos : 33.74 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
6
5
SW700087
SW900032_1
Utilisation
75
