8.2
Raccordement des conduites hydrauliques
Pos : 29.13 /BA/Sic herheit/H ydr auli k/WARNUNG - Vertaus chen der H ydrauli kkl eitungen, wenn D W @ 168\mod_1368508723414_64.doc x @ 1456725 @ @ 1
AVERTISSEMENT ! – L'inversion des flexibles hydrauliques lors du raccordement au
système hydraulique du tracteur entraîne des fonctions inversées.
Conséquence : blessures de personnes ou dommages importants sur la machine
•
Identifiez les raccords hydrauliques.
•
Vérifiez toujours le bon raccordement entre la machine et le tracteur.
•
Lors du raccordement des flexibles hydrauliques au système hydraulique du tracteur et du
retrait de ces flexibles, veiller à ce que le système hydraulique soit hors pression côté
tracteur comme côté machine.
Pos : 29.14 /BA/Sic herheit/H ydr auli k/Ac htung - Verschmutz ung der H ydrauli kanlag e @ 2\mod_1202393336803_64.doc x @ 59153 @ @ 1
Attention ! - Encrassement de l'installation hydraulique
Effet : dommages sur la machine
•
Pour réaliser ces accouplements, veiller à ce que les raccords rapides soient propres et
secs.
•
Faire attention aux points de frottement et de blocage.
Pos : 29.15 /BA/Inbetri ebnahme/H ydrauli kkupplungen a nsc hließ en all e Maschi nen/Hi nweis H ydrauli kaufkl eber an der M asc hine beac hten @ 204 \mod_1386153225929_64.doc x @ 1701909 @ @ 1
Remarque
Raccorder adéquatement les tuyaux hydrauliques.
•
Les tuyaux hydrauliques sont identifiés par des chiffres et des capuchons anti-poussières
colorés.
Pos : 29.16 /BA/Maschi nenbeschr eibung/BiG Pac k/Handlungsanweis ung: H ydrauli ks ysteme Tr aktor -Masc hine druc kl os / M asc hi ne stillsetzen und sichern @ 274\mod_1404364138167_64.doc x @ 2065051 @ @ 1
•
Placer les appareils de commande du tracteur en position flottante.
•
Dépressuriser le système hydraulique du tracteur et de la machine.
•
Immobiliser et sécuriser la machine, voir chapitre Sécurité -> Routines de sécurité
« Immobiliser et sécuriser la machine ».
Pos : 29.17 /Layout Module /----------------Leerz eile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890986 @ @ 1
Pos : 29.18 /BA/Inbetri ebnahme/Sc hwader /H ydr auli kanschl uss /H ydr auli kansc hluss Bil d di vers e Schwader @ 227 \mod_1392741743180_64.doc x @ 1828572 @ @ 1

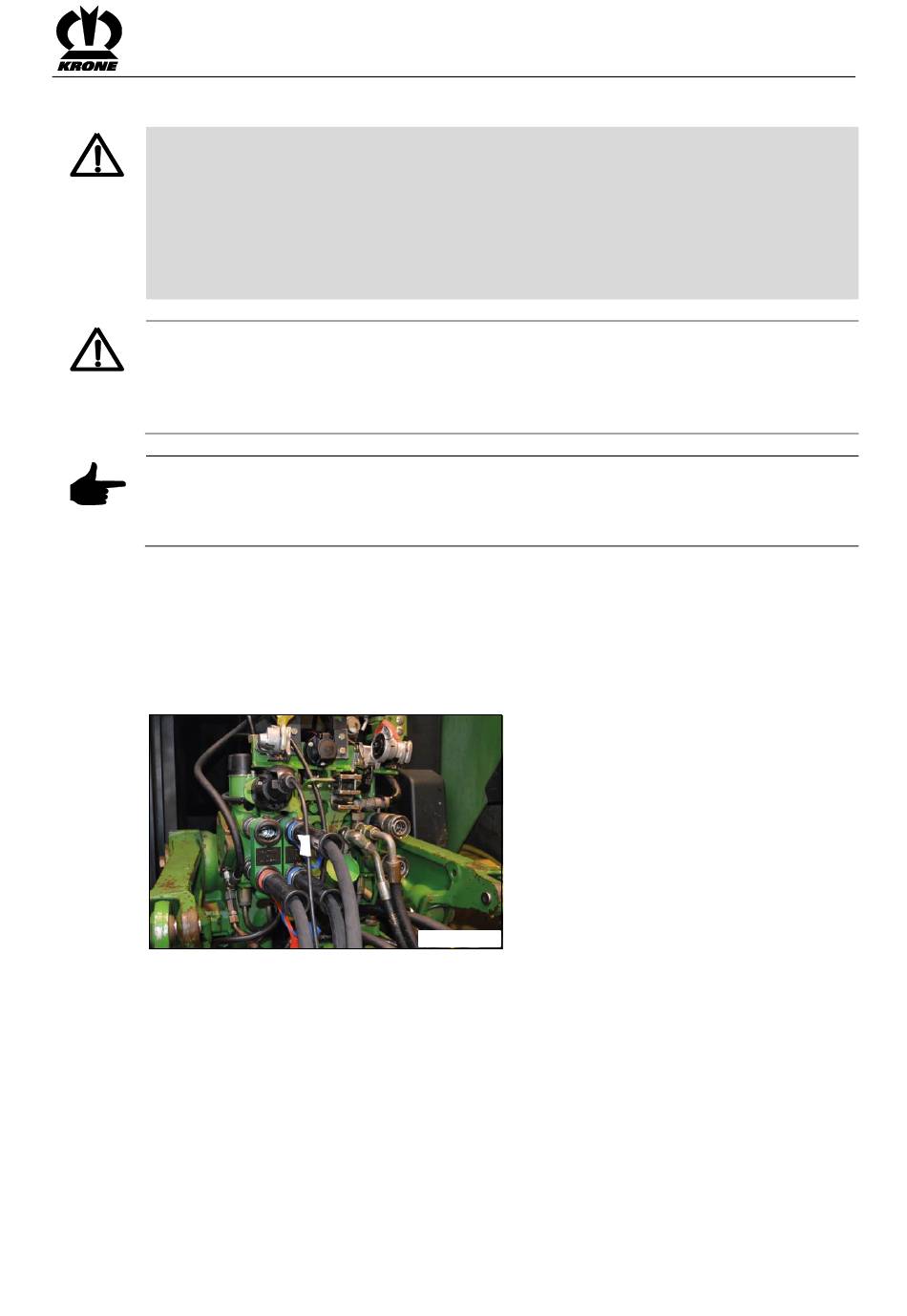

Fig. 22
Pos : 29.19 /BA/Inbetri ebnahme/H ydrauli kkupplungen ansc hließ en all e Maschi nen/H ydr auli kkuppl ung en ansc hließ en rot 1+ @ 213 \mod_1390207396349_64.doc x @ 1749333 @ @ 1
•
Raccordez l'accouplement hydraulique (rouge 1+) de la machine sur l'appareil de
commande à simple effet du tracteur.
Pos : 29.20 /BA/Inbetri ebnahme/H ydrauli kkupplungen ansc hließ en all e Maschi nenH ydrauli kkupplungen ansc hließ en bl au 2+/2- @ 213\mod_1390207385983_64.doc x @ 1749304 @ @ 1
•
Raccordez les accouplements hydrauliques (bleu 2+ / bleu 2-) de la machine sur l'appareil
de commande à double effet du tracteur.
Pos : 29.21 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
SW9070003_1
Mise en service
51
