10.8
Pivotement des bras porte-dents en position de transport
Pos : 33.50 /BA/Sic herheit/8. Vorauss etz ungen/Handlungsanweisung für all e M asc hinen/Handlungsanweis ung: M asc hine stills etz en und sic hern @ 274\mod_1404365253849_64.doc x @ 2065149 @ @ 1
•
Immobiliser et sécuriser la machine, voir chapitre Sécurité -> Routines de sécurité
« Immobiliser et sécuriser la machine ».
Pos : 33.51 /BA/Bedienung /Sc hwader/Zinken / Zinkenar me/Zi nkenarme i n Tr ans portstellung sc hwenken @ 2 \mod_1202719970173_64.doc x @ 60217 @ @ 1
1

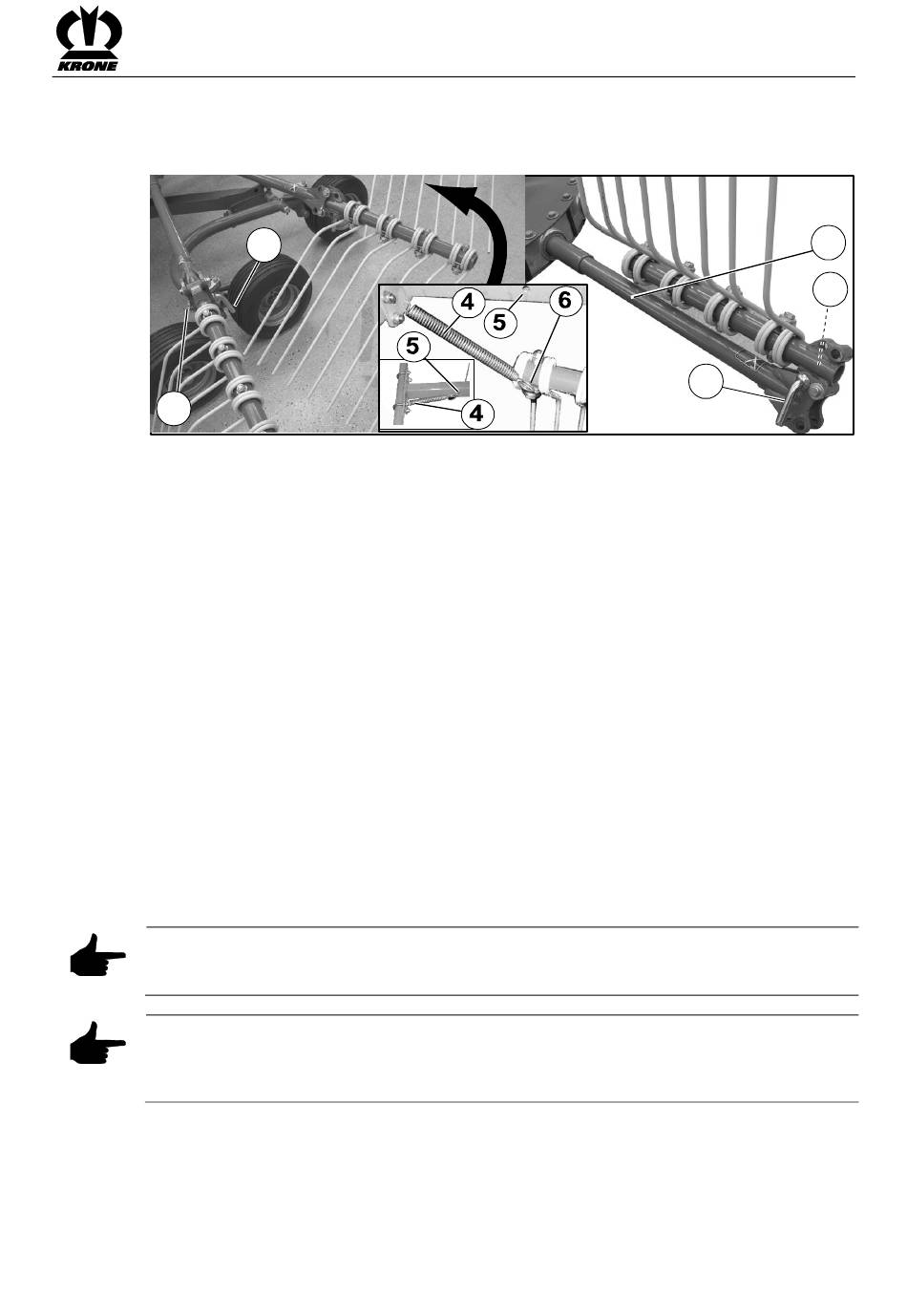

Fig. 41
D'abord :
•
Tourner la toupie gauche jusqu'à ce que les bras porte-dents pivotants soient à l'extérieur.
•
Retirer la goupille pliante (1).
•
Retirer le boulon (2)
•
Basculer les bras porte-dents (3) en position de transport, si nécessaire, la toupie doit être
tournée de manière à ce que les bras porte-dents ne rentrent pas en collision avec la
protection lors du pivotement.
•
Encastrer le boulon (2) et bloquer avec la goupille pliante (1).
•
Bloquer les toupies pour qu'elles ne se tordent pas, pour cela, faire sortir le ressort de
traction (4) de l'orifice de maintien (5) et l'enfoncer dans la bride de fixation (6).
Puis :
•
Tourner la toupie droite en direction de travail jusqu'à ce que les bras porte-dents pivotants
soient également à l'extérieur.
•
Retirer la goupille pliante (1).
•
Retirer le boulon (2)
•
Basculer les bras porte-dents (3) en position de transport, si nécessaire, la toupie doit être
tournée de manière à ce que les bras porte-dents ne rentrent pas en collision avec la
protection lors du pivotement.
•
Encastrer le boulon (2) et bloquer avec la goupille pliante (1).
•
Bloquer les toupies pour qu'elles ne se tordent pas, pour cela, faire sortir le ressort de
traction (4) de l'orifice de maintien (5) et l'enfoncer dans la bride de fixation (6).
Remarque
Vérifier que les bras porte-dents pivotants se trouvent à l'extérieur sur les deux toupies. Si
nécessaire, amener les toupies sur la position correcte.
Remarque
Basculer en position de transport les bras porte-dents pliables, du côté droit de la machine,
dans l'ordre, de l'avant vers l'arrière, et les bras porte-dents pliables, du côté gauche de la
machine, dans l'ordre de l'arrière vers l'avant.
Pos : 33.52 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
2
Utilisation
3
1
2
SW9070018
71
