Abaisser les bras de flèche en position de travail
Pos : 33.10 /BA/Sic herheit/8. Vorauss etz ungen/Handlungsanweisung für all e M asc hinen/Handlungsanweis ung: M asc hine stills etz en und sic hern @ 274\mod_1404365253849_64.doc x @ 2065149 @ @ 1
•
Immobiliser et sécuriser la machine, voir chapitre Sécurité -> Routines de sécurité
« Immobiliser et sécuriser la machine ».
Pos : 33.11 /Ü bersc hriften/Ü berschriften 3/A-E/BBei Ausführ ung mit el ektrisc h-hydraulisc her Ei nkreis elaus hebung @ 302\mod_1414129218204_64.doc x @ 2356673 @ 3 @ 1
10.2.1
Pour la version avec relevage d'une seule toupie électro-hydraulique
Pos : 33.12 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/hebenKr eis elar me senken_elektrische Einkr eis elaus hebung Swadro TC 1000 Bil d @ 544\mod_1528435171195_64.doc x @ 3668064 @ @ 1

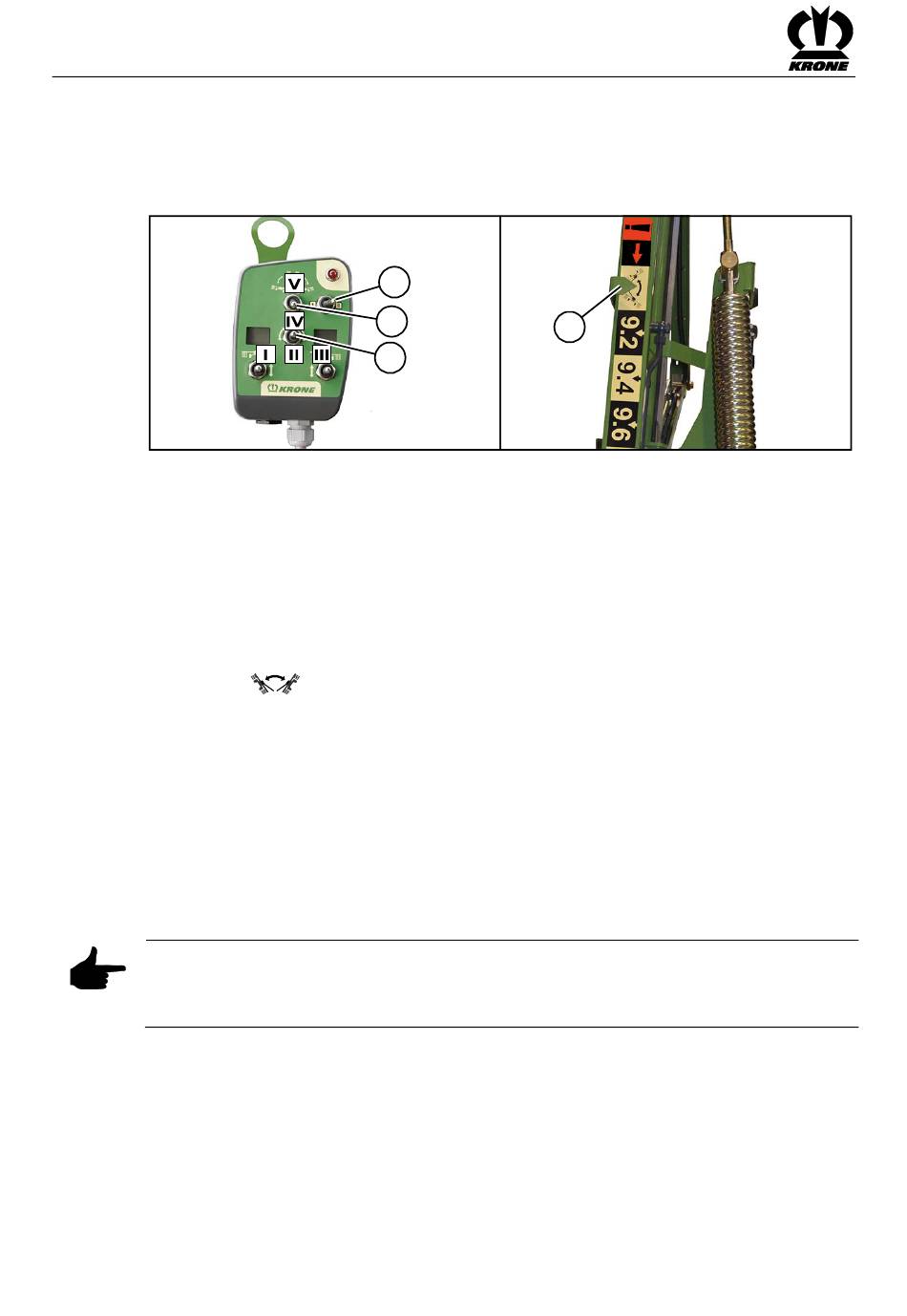

Fig. 34
Pos : 33.13 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/heben/Auslegear me senken_elektrische Einkr eis elaus hebung Swadro TC 1000 T ext @ 488\mod_1482151023658_64.doc x @ 3281805 @ @ 1
Condition préalable :
Les toupies se trouvent en position de transport.
Le tracteur est mis en marche.
–
Le boîtier de commande est enclenché via l'interrupteur (1) (0 > 1).
–
L'interrupteur (3) se trouve en position II.
•
En vue de détendre les verrouillages, il convient d'actionner l'appareil de commande à
simple effet (1+) sur le tracteur et d'appliquer la pression sur les vérins hydrauliques.
•
Utiliser l'appareil de commande à double effet (2+) pour relever les bras de flèche jusqu'à
ce que la flèche d'affichage (4) soit disposée de manière centrée dans la zone du
symbole (
•
Amener l'interrupteur (2) vers le haut en position V, le maintenir enfoncé et abaisser
simultanément les toupies en position de tournière en utilisant l'appareil de commande à
simple effet (1+).
La tige de piston qui se trouve en direction du cadre principal de la machine doit être
sortie complètement.
•
Relâcher l'interrupteur (2); il passe automatiquement à la position IV.
•
Abaisser les toupies en position de travail avec l'appareil de commande à simple effet (1+)
jusqu'à ce que les roues du châssis toupie reposent sur le sol.
•
Amener l'appareil de commande à simple effet (1+) en position flottante.
Pos : 33.14 /Layout Module /----------------Leerz eile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890986 @ @ 1
Pos : 33.15 /BA/Bedienung /Sc hwader/Kr eisel ar me senken/hebenHinweis Kreis el arme s enken ohne Eins chhalten der Bedi enei nheit @ 303\mod_1414414735689_64.doc x @ 2358705 @ @ 1
Remarque
La commutation des bras de flèche de la position de transport en position de travail peut
également être effectuée sans que la commande électrique soit enclenchée. Dans ce cas, les
deux bras de flèche sont toujours actionnés simultanément.
