8.5
Montage de l'arbre à cardan
Pos : 29.42 /BA/Ers tinbetriebnahme/Gelenkwelle/Tr aktor wec hs el Gel enkwellenl änge beachten @ 6\mod_1214996938591_64.doc x @ 97740 @ @ 1
Attention ! - Changement de tracteur
Effet : Dommages matériels sur la machine
Lors de l'utilisation pour la première fois de la machine et à chaque changement de tracteur
Vérifier que l'arbre à cardan a la longueur correcte. Si la longueur de l'arbre à cardan ne
correspond pas au tracteur, respecter impérativement les consignes du chapitre « Ajustage en
longueur de l'arbre à cardan ».
Pos : 29.43 /BA/Inbetri ebnahme/Sc hwader /Anbau Gel enkwelleAnbau Gelenkwelle Bild Swadro TC 880_930_1000 @ 446\mod_1460622719577_64.doc x @ 3039498 @ @ 1
1

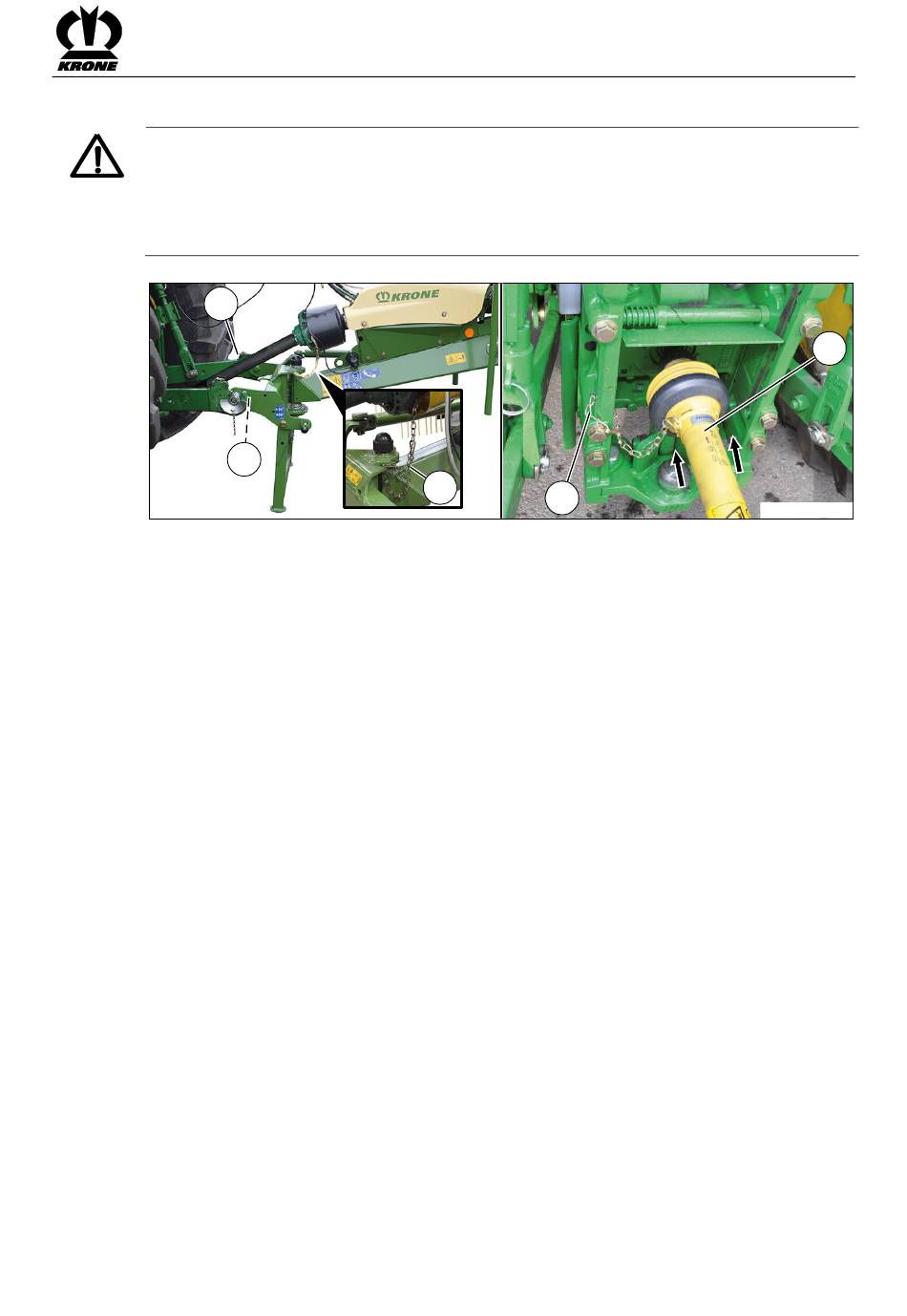

Fig. 26
Pos : 29.44 /BA/Inbetri ebnahme/Sc hwader /Anbau Gel enkwelle/Anbau Gel enkwelle angehängte Schwader Text_900# @ 162\mod_1366004320235_64.doc x @ 1420423 @ @ 1
a
•
Arrêtez le moteur et retirez la clé de contact.
•
Montez d'abord l'arbre à cardan (1) côté machine (grand angle côté machine).
•
Basculez le support d'arbre à cardan (2) sur le côté.
•
Puis placez l'arbre à cardan sur la prise de force du tracteur. Pour ce faire, veillez à ce que
la goupille de poussée s'enclenche correctement.
•
Bloquez les protections de l'arbre à cardan avec la chaîne de maintien (3) pour l'empêcher
de tourner en même temps.
Pos : 29.45 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
2
3
3
Mise en service
1
SW9000006_3
55
